13 Förderbeginnberechnung
Der Förderbeginn (FN) wird aus den in Abbildung FN_BER1 dargestellten Eingangsgrößen
berechnet. Die Aufgabe wird drehzahlsynchron durchgeführt.
fnmAGL_FN
dzmNmit
mrmM_EAKT
mrmM_EWUNL
mrmM_EWUNR
ldmADF
anmLTF
anmWTF
mrmSTART_B
fboSWTF
fboSKTF
ldmBereich
fboSLD1
mrmM_EWUN
mrmBM_ERAU
mrmBM_EMOM
dzmUMDRsta

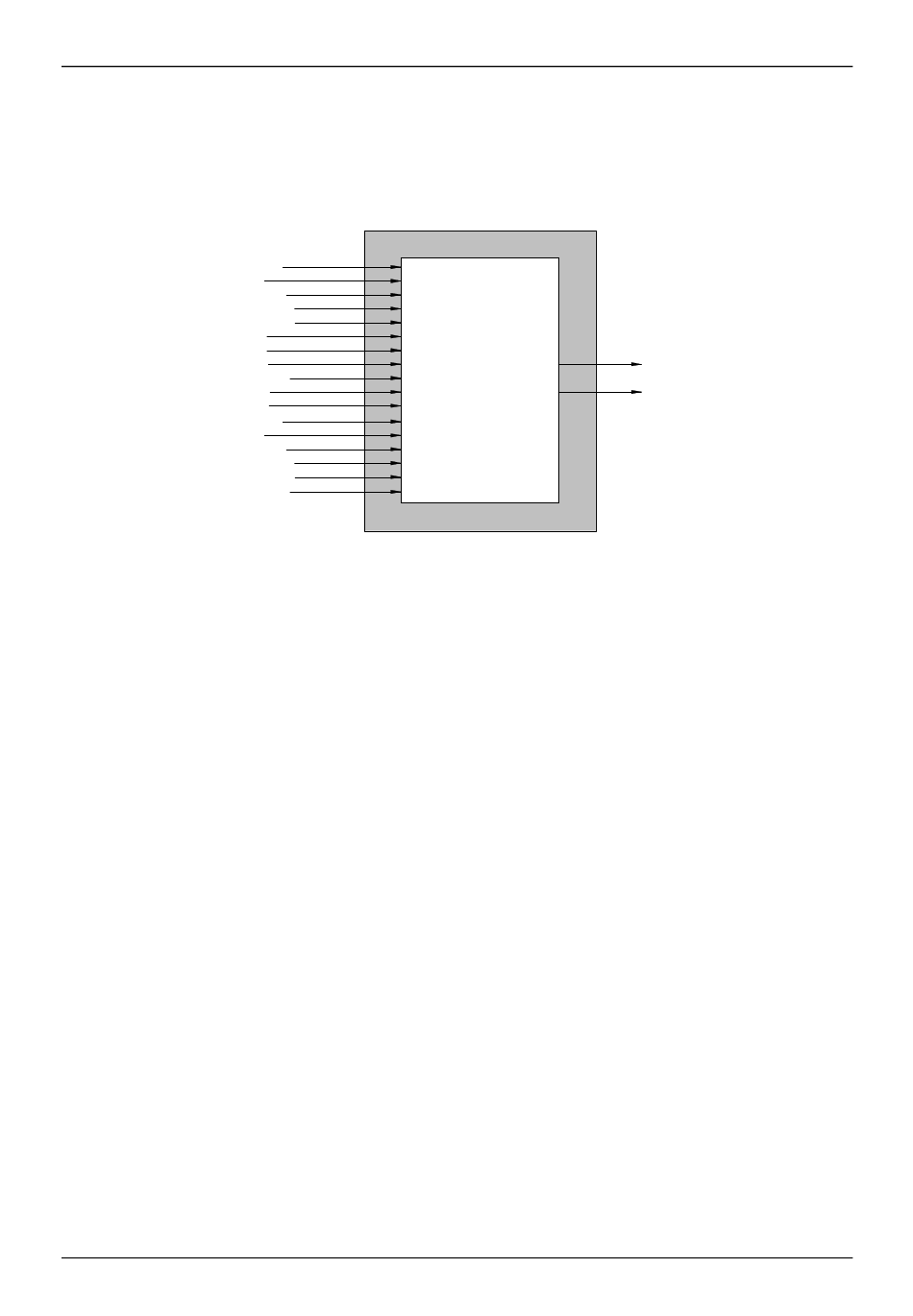

Abbildung FN_BER1: Struktur der Förderbeginnberechnung
dzmNmit Drehzahl
mrmM_EAKT Aktuelle Einspritzmenge
mrmM_EWUNL Wunschmenge + Leerlaufmenge
mrmM_EWUNR Wunschmenge roh + Leerlaufmenge
ldmADF Atmosphärendruck
anmLTF Lufttemperatur
anmWTF Wassertemperatur
fnmAGL_FN Abgleichwert Förderbeginn
mrmBM_EMOM Drehmomentbegrenzungsmenge
mrmBM_ERAU Rauchmenge
mrmM_EWUN zeitsynchrone Wunschmenge
ldmBereich Abschaltbedingung der LDR
fboSWTF Fehlerpfad Wassertemperaturfühler WTF (Zylinderkopfaustritt)
fboSKTF Fehlerpfad Kraftstofftemperaturfühler KTF
fboSLD1 LD1 Fehlerpfad
dzmUMDRsta Umdrehungen seit Startabwurf
mrmSTART_B Startbit
fnmWTF Wassertemperatur für Förderbeginnberechnung
fnmFBsoll Förderbeginnsollwert, wird von Förderbeginnberechnung versendet
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
Förderbeginnberechnung - Applikationshinweis
FN_
Sollwertbildung
Seite 13-1
fnmWTF
fnmFBsoll
