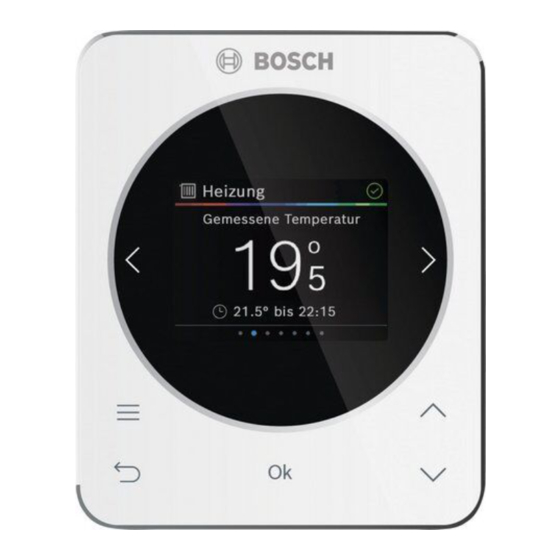

Bosch CR 120 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für CR 120:
- Kurzbedienungsanleitung (4 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Installationsanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Bosch CR 120
Inhaltszusammenfassung für Bosch CR 120

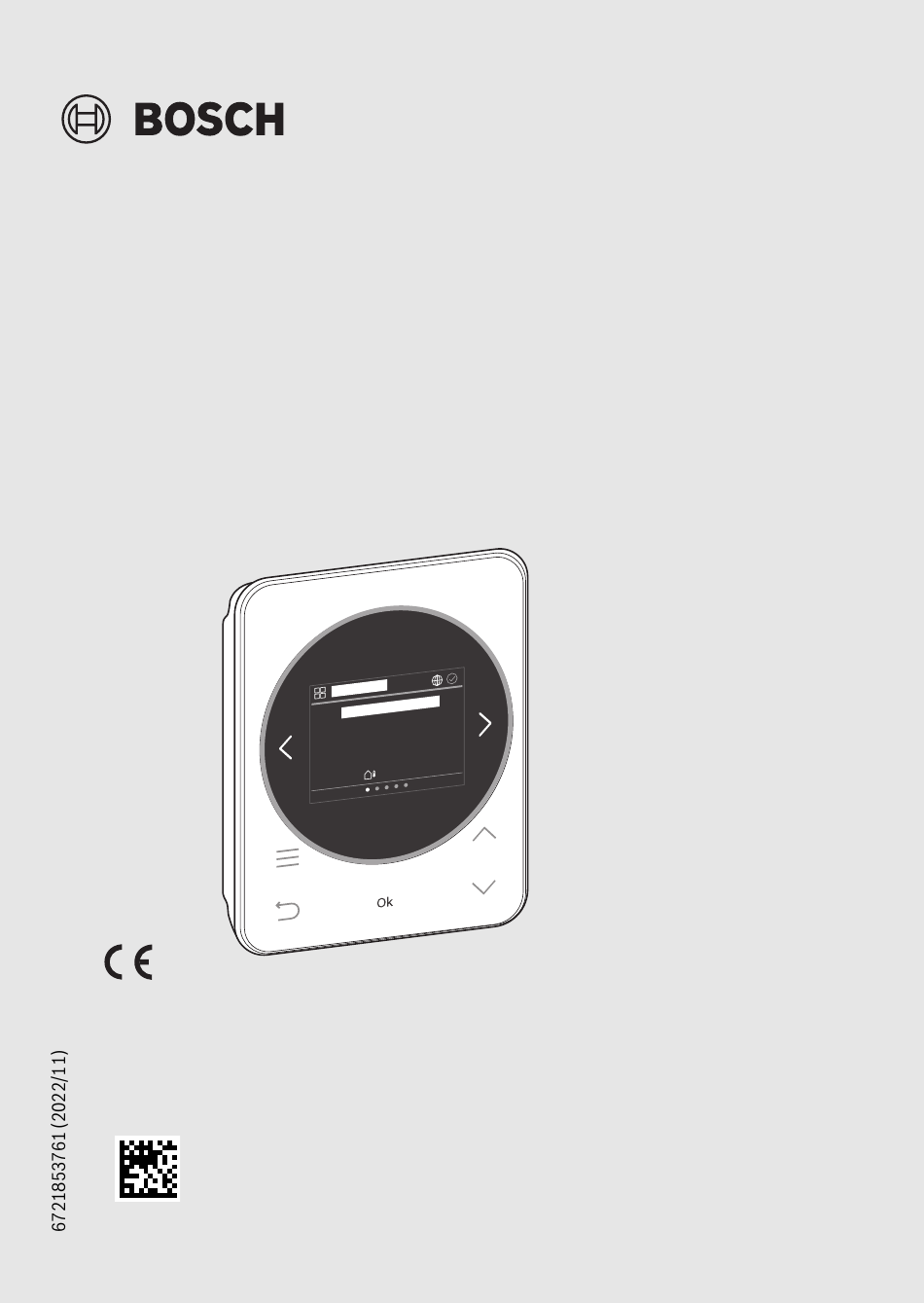

- Seite 1 Quick Start Guide CR 120 Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 2 0 °...
- Seite 2 1 4 : 5 0 2 0 ° 0010045748-001 www.docs.bosch-thermotechnology.com/7738112950 0010045837-001 CR 120 – 6721853761 (2022/11)
- Seite 3 ≥ 1000 0010038006-001 CR 120 – 6721853761 (2022/11)
- Seite 4 Ø 6 0 Ø 6 mm Ø 6 mm Ø 3,5 mm Ø 3,5 mm 0010038008-001 <100 m: 0,5 mm 100 – 300 m: 1,5 mm 0010045871-001 CR 120 – 6721853761 (2022/11)
- Seite 5 A11/1036 A11/1036 A11/1036 A1/1036 0010041093-001 CR 120 0,6 W IP-class Pollution degree (EN 60664) 90 °C press (EN 60695-10-2) 0 – 50 °C ErP (EU 811/2013; (EU) Class V / 3 %, Class II /2 %, Class VI /4 % 2017/1369) Wi-Fi –...
- Seite 6 Inbetriebnahme Sprache Deutsch Wechsel Bestätigen: OK Sprache Datum (JJJJ-MM-TT) Datum (JJJJ-MM-TT) Datum ... MM Datum ... MM English 2021 2021 Рус.яз. 2099 2099 Datum ... TT Datum ... TT Zeit hh:mm Zeit hh:mm Zeit hh:mm Zeit hh:mm Pumpen Anschluss Typ HK Pumpe Typ HK Pumpe Gerät Geschaltet...
- Seite 7 Mischerlaufzeit Mischerlaufzeit Typ Heizkreis Heizkörper Fußboden Konvektor Max. Vorlauftemperatur Regelungsart Heizung Außentemp.geführt > Auslegungstemperatur Raumtemp.geführt > Pumpensparmodus Frostschutz Frostschutz Grenztemp. Frostschutz Grenztemp. Außen 10 °C 10 °C Raum und außen –20 °C –20 °C Warmw.system installiert Zirkulationspumpe 2099 Solarmodul installiert Konfiguration bestätigen Nein Übersicht...
- Seite 8 [de] Allgemeine Sicherheitshinweise [de] Allgemeine Sicherheitshinweise Hinweise für die Zielgruppe Diese Anleitung richtet sich sowohl an Fachkräfte für Wasserinstallationen, Hei- zungs-, Lüftungs- und Elektrotechnik als auch an den Betreiber der Heizungs- und Lüftungsanlage. ▶ Anweisungen in allen Anleitungen der Anlagenkomponenten einhalten. ▶...
-
Seite 9: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Die Bedieneinheit CR 120 hat bei Regelung von Heizungsanlagen je nach Regelungs- system eine unterschiedliche Funktion: • In Verbindung mit Wärmeerzeugern (EMS 1/EMS 2) ohne Systemregler ist CR 120 ein Regler. • In Verbindung mit einem Systemregler CR 400/CW 400/CW 800 ist CR 120 eine Fernbedienung . -
Seite 10: Systemkonfiguration
Servicemenü Systemkonfiguration 3.1.1 Warmwasserbereitung Zeigt an, ob eine Warmwasserbereitung installiert ist. 3.1.2 Solarmodul installiert Ein Solarmodul kann eingebunden bzw. ausgeworfen werden. Heizung HINWEIS Gefahr der Schädigung oder Zerstörung des Estrichs! Zu hohe Temperaturen in Fußbodenheizungen können den Estrich zerstören. ▶ Bei Fußbodenheizung die vom Hersteller empfohlene maximale Vorlauftempera- tur beachten. - Seite 11 Servicemenü Menüpunkt Beschreibung Max. Vorlauf- 30 ... 90 °C: Vorlauftemperatur entsprechend dem Heizsystem temperatur auswählen Regelungsart Außentemp.geführt | Raumtemp.geführt: Auswahl zwischen Heizung optimierter außentemperaturgeführter Regelung und der Raumregelung als Vorlauftemperaturregelung. Die außentem- peraturgeführte Regelung ist nur bei angeschlossenem Außen- temperaturfühler verfügbar. Wenn bei der automatischen Konfiguration ein Außentemperaturfühler erkannt wird, ist Au- ßentemperatur geführt eingestellt.
-
Seite 12: Schwellentemperatur Für Frost (Frostschutz Grenztemperatur)
Servicemenü Menüpunkt Beschreibung Dämpfung Gebäu- Maß für die thermische Speicherkapazität des beheizten Ge- deart bäudes. Keine: Keine Speicherkapazität Leicht: Geringe Speicherkapazität, z. B. ungedämmtes Wo- chenendhaus aus Holz Mittel: Mittlere Speicherkapazität Schwer: Hohe Speicherkapazität, z. B. Steinhaus mit dicken Wänden (starke Dämpfung) Frostschutz Aus: Frostschutz aus Raum | Außen | Raum und außen: Frostschutz wird in Abhängig-... - Seite 13 Servicemenü Die Einstellung Raum bietet keinen absoluten Frostschutz, weil z. B. in Fassaden ver- legte Rohrleitungen einfrieren können. Wenn ein Außentemperaturfühler installiert ist, kann unabhängig von der eingestellten Regelungsart der Frostschutz der gesam- ten Heizungsanlage gewährleistet werden: ▶ Im Menü Frostschutz entweder Außen oder Raum und außen einstellen ( Warmwasser WARNUNG Verbrühungsgefahr durch heißes Wasser!
- Seite 14 Servicemenü Solar Menüpunkt Beschreibung Max. Speicher- 15 ... 100 °C: Bei Speichermaximaltemperatur wird die Pumpe temp. ausgeschaltet. Blockiert: Der Speicher wird nicht geladen. Typ Kollektorfeld Flachkollektor | Vakuumröhrenkollektor: Verwendeten Kollek- tortyp auswählen. Brutto-Kollektor- 0 ... 50.0 m : Installierte Brutto-Kollektorfläche. fläche Klimazone 10 ...
- Seite 15 Servicemenü Menüpunkt Beschreibung Therm.Des./ Nein | Ja: Deaktiviert/aktiviert tägliches Aufheizen Tägl.Aufheiz.(K) Solarsystem Nein: Für Wartungszwecke kann die Solaranlage mit dieser starten Funktion ausgeschaltet werden. Ja: Erst nach Freigabe dieser Funktion läuft die Solaranlage an. Reset Solarertrag Nein: Der Solarertrag-Zähler wird nicht zurückgesetzt. Ja: Der Solarertrag-Zähler wird auf 0 zurückgesetzt.
- Seite 16 Servicemenü 3.5.2 Solar Menüpunkt Beschreibung Solarpumpe 5 ... 100 %, z. B. 40 %: Solarpumpe läuft mit einer Drehzahl von 40 % der maximalen Drehzahl. Aus: Solarpumpe läuft nicht (ausgeschaltet). Drehz. 5 ... 100 %, z. B. 40 %: Desinfektionspumpe läuft mit einer Desinf.pumpe Drehzahl von 40 % der maximalen Drehzahl.
- Seite 17 Servicemenü Störungen Menüpunkt Beschreibung Aktuelle Störun- z. B. 23E/1009: Alle aktuellen Störungen werden angezeigt, geordnet nach Fehlerschwere. Störungshistorie z. B. 34V/1013: Die letzten 20 Störungen werden angezeigt, geordnet nach dem Auftrittszeitpunkt. Störungshist. Nein: Die Störungshistorie bleibt erhalten. rücksetzen Ja: Die Störungshistorie wird gelöscht. Tab.
-
