- Seite 1 Bedienungsanleitung für den Endkunden Bedieneinheit CR 120 Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 2 0 °...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Symbolerklärung und Sicherheitshinweise ......4 1.1 Symbolerklärung ..........4 1.2 Allgemeine Sicherheitshinweise . - Seite 3 Inhaltsverzeichnis 5 Menüs ............14 5.1 Menü...
-
Seite 4: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. Folgende Signalwörter sind definiert und können im vorliegenden Dokument ver- wendet sein: GEFAHR GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden. -
Seite 5: Allgemeine Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise H Hinweise für die Zielgruppe Diese Bedienungsanleitung richtet sich an den Betreiber des Produkts. Die Anweisungen in allen Anleitungen müssen eingehalten werden. Nichtbeachten kann zu schweren Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. -
Seite 6: Angaben Zum Produkt
Angaben zum Produkt Angaben zum Produkt Produktbeschreibung Die Bedieneinheit CR 120 hat bei Regelung von Heizungsanlagen je nach Regelungs- system eine unterschiedliche Funktion: • In Verbindung mit Wärmeerzeugern (EMS 1/EMS 2) ohne Systemregler ist CR 120 ein Regler. • In Verbindung mit einem Systemregler CR 400/CW 400/CW 800 ist CR 120 eine Fernbedienung . -
Seite 7: Übersicht Bedienelemente Und Anzeigen

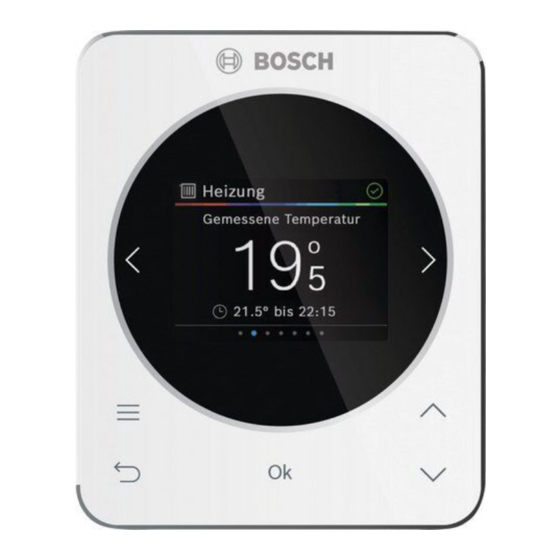

Angaben zum Produkt Übersicht Bedienelemente und Anzeigen Übersicht Dienstag, 10.08.21 14:50 20° 0010040985-002 Bild 1 CR 120 [1] Menüname [2] nächstes Menü [3] Wert erhöhen / Navigieren in Einstellungen [4] Wert vermindern / Navigieren in Einstellungen [5] Wert bestätigen / Einstellungen auswählen [6] menüspezifische Einstellungen verlassen/zurück [7] menüspezifische Einstellungen anzeigen [8] Menüpositionsanzeige... -
Seite 8: Außerbetriebnahme / Ausschalten
Außerbetriebnahme / Ausschalten Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt. Alle Parameter werden in den menüspezifischen Einstellungen definiert bzw. ange- zeigt. • Mit Tasten < und > zwischen den Menüs wechseln: < Übersicht >< Heizung >< ... >< Urlaub > •... -
Seite 9: Bedienung Und Einstellung Der Wichtigsten Funktionen
Bedienung und Einstellung der wichtigsten Funktionen Bedienung und Einstellung der wichtigsten Funktionen Eine Übersicht zum Aufbau des Menüs und der Position der einzelnen Menüpunkte ist am Ende dieses Dokuments dargestellt. Kapitel 4.1.3 zeigt die Bedienung aus- führlich. ▶ Ggf.mit Tasten < und > zum gewünschten Menü navigieren. Menü... -
Seite 10: Zeitprogramm Einstellen
Bedienung und Einstellung der wichtigsten Funktionen 4.1.3 Zeitprogramm einstellen Diese Beschreibung gilt analog auch für Zeitprogramme in anderen Menüs. ▶ Taste drücken. Das Display zeigt: Heizung Boost starten Heizbetrieb Zeitprogramm Temperatureinstellungen Zeitprogr. zurücksetzen 0010045911-001 ▶ Taste / zweimal drücken. Das Display zeigt: Heizung Boost starten Heizbetrieb... -
Seite 11: Neuer Schaltpunkt
Bedienung und Einstellung der wichtigsten Funktionen ▶ Mit Tasten / und . zum gewünschten Wochentag navigieren und diesen mit Ok auswählen (hier Montag). Das Display zeigt: Montag 06:00 - 23:00 23:00 - 06:00 (Di) + Neuer Schaltpunkt 21.5° bis 22:15 Tag kopieren 0010041006-002 ▶... -
Seite 12: Ändern Der Temperaturen Für Heizen Und Absenken
Bedienung und Einstellung der wichtigsten Funktionen 4.1.4 Ändern der Temperaturen für Heizen und Absenken ▶ Taste drücken. ▶ Mit Taste / zu Temperatureinstellungen navigieren und mit Ok auswählen. ▶ Mit Tasten / und . das gewünschte Temperaturniveau markieren und mit Ok auswählen. -
Seite 13: Zeitprogramm Einstellen
Bedienung und Einstellung der wichtigsten Funktionen 4.2.3 Zeitprogramm einstellen Die Einstellung eines Zeitprogramms für Heizen ist ausführlich in Kapitel 4.1.3 be- schrieben. Die Einstellung für Zeitprogramm funktioniert in gleicher Weise. ▶ Taste drücken. ▶ Mit Taste / zu Zeitprogramm navigieren und mit Ok auswählen. ▶... -
Seite 14: Menüs
Menüs Menüs ▶ Ggf. mit Tasten < und > zum gewünschten Menü navigieren. Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt. Kapitel 4.1.3 zeigt ein ausführliches Beispiel zur Bedienung. Menü „Übersicht“ Menüpunkt Beschreibung Systeminforma- Zeigt ggf. Störungen an. tion Displayeinstel- Wenn die Anzeige im Display aufgrund der Lichtverhältnisse lungen schlecht zu sehen ist, Helligkeit des Displays anpassen (5 % ... -
Seite 15: Menü „Heizung
Menüs Menü „Heizung“ Menüpunkt Beschreibung Boost starten Startet (bzw. beendet) die zeitlich begrenzte Erhöhung der (Boost beenden) Raumtemperatur. Die Dauer kann auf 1 ... 8 Stunden einge- stellt werden. Heizbetrieb Es gibt 3 verschiedene Betriebsarten für den Heizbetrieb: • • Manuell (Heizen mit konstanter Temperatur) •... -
Seite 16: Menü „Warmwasser
Menüs Menü „Warmwasser“ Menüpunkt Beschreibung Start Extra Startet (bzw. beendet) die zeitlich begrenzte Erhöhung der Warmwasser Warmwassertemperatur. Die Dauer kann auf 1 ... 8 Stunden (Stopp Extra eingestellt werden. Warmw.) Warmw.be- Abhängig von der Anlagenkonfiguration können verschiedene triebsart Betriebsarten eingestellt werden: •... -
Seite 17: Menü „Solar
Menüs Menü „Solar“ Menüpunkt Beschreibung Solarertrag- Zeigt den Solarertrag an (diese Woche/letzte Woche/gesamt). Übersicht Solarsensor- Zeigt die Messwerte der installierten Solarfühler an. Übersicht Tab. 4 Menü „Urlaub“ In diesem Menü kann vor einer geplanten längeren Abwesenheit das Verhalten der Heizungsanlage detailliert eingestellt werden. Menüpunkt Beschreibung Urlaubsbeginn... -
Seite 18: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Tab. 6 Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangi- ge Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichts- punkte bestmögliche Technik und Materialien ein. - Seite 19 Für weitere Informationen zur umweltverträglichen Entsorgung von Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt ge- kauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ CR 120 – 6721853765 (2022/11)
