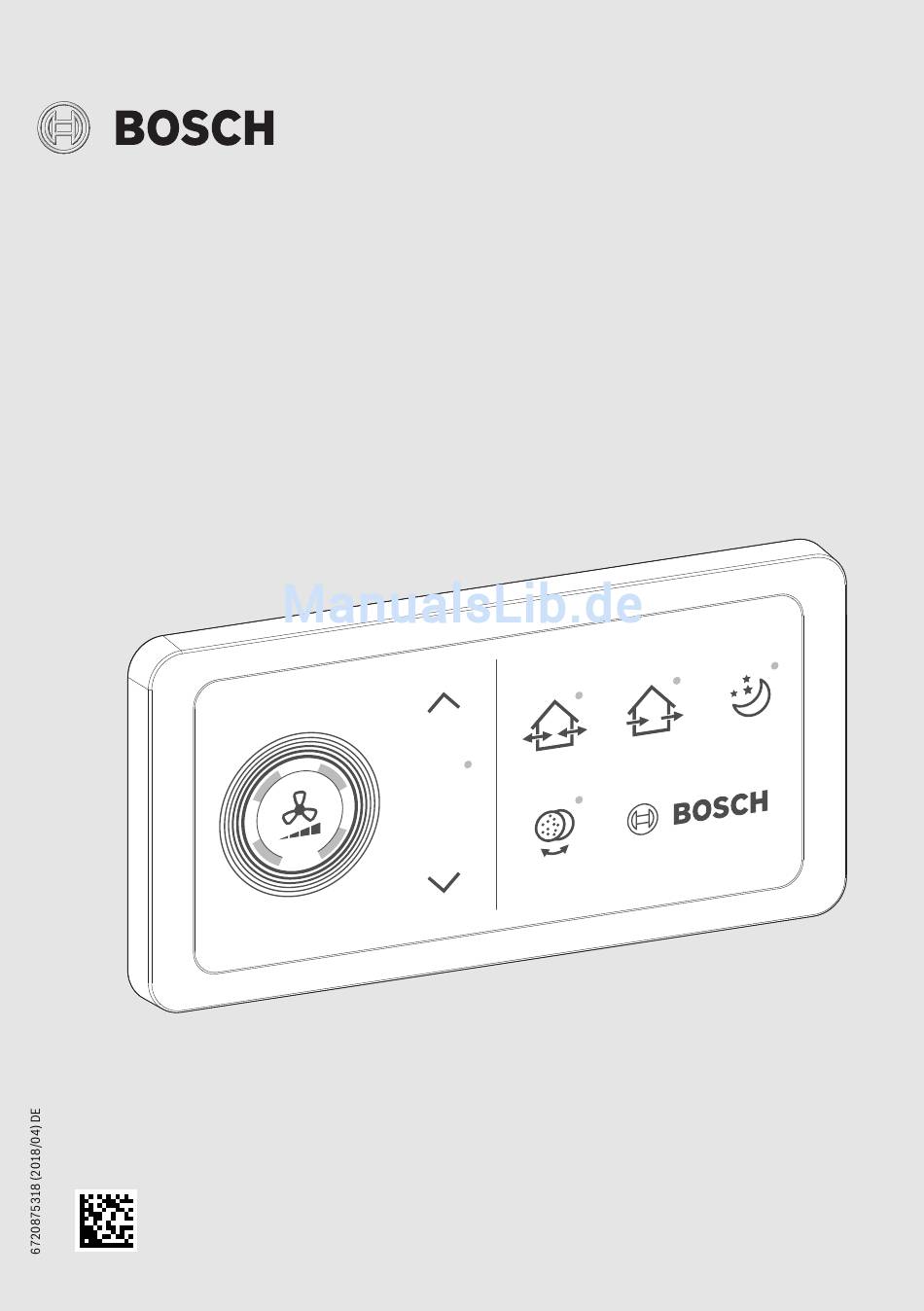

- Seite 1 Installations- und Bedienungsanleitung Bedieneinheit für dezentrale Lüftung Vent 2000 D CV 40 H a u t o...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 11 Technische Daten......17 12 Produktdaten zum Energieverbrauch... . . 18 1 Symbolerklärung und Sicherheitshinweise. -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheits- H Hinweise für die Zielgruppe hinweise Die Anweisungen in allen Anleitungen Symbolerklärung müssen eingehalten werden. Bei Nicht- Warnhinweise beachten können Sachschäden und Per- In Warnhinweisen kennzeichnen Signalwörter die Art und sonenschäden bis hin zur Lebensgefahr Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. -
Seite 4: H Kombination Mit Offenen Feuerstätten
Symbolerklärung und Sicherheitshinweise H Kombination mit offenen Feuer- H Sicherheit elektrischer Geräte für stätten den Hausgebrauch und ähnliche Zwecke Der Betrieb von Wohnungslüftungsgerä- ten in Verbindung mit Feuerstätten (z. B. Zur Vermeidung von Gefährdungen offener Kamin) kann zu einem Unter- durch elektrische Geräte gelten entspre- druck zwischen Freiem und Aufstellraum chend EN 60335-1 folgende Vorgaben:... -
Seite 5: Angaben Zum Produkt
Bei einer raumluftunabhängigen Feuerstätte wird die Verbren- Die Bedieneinheit CV 40 H dient zur Steuerung einer dezentra- nungsluft über separate Leitungen aus dem Außenbereich zu- len Lüftungsanlage mit Bosch Vent 2000 D. geführt. Der zulässige Unterdruck zwischen Freiem und Konformitätserklärung Aufstellraum der Feuerstätte beträgt 8 Pa. -
Seite 6: Vorschriften
Vorschriften • VDI 2081 Blatt 1 und VDI 2081 Blatt 2 Vorschriften Geräuscherzeugung und Lärmminderung in raumlufttech- nischen Anlagen Die hier aufgeführten Vorschriften und Richtlinien sind nur eine • VDI 3801 Auswahl – ohne Anspruch auf Vollständigkeit. Betreiben von raumlufttechnischen Anlagen Die Montage und Inbetriebnahme muss ein Fachbetrieb ausfüh- •... -
Seite 7: Schaltplan
Elektrischer Anschluss (nur für den Fachmann) Schaltplan +12 V +12 V +12 V +12 V +12 V 0010015021-001 Bild 1 [1 ... 8] Lüftungseinheit 1 ... 8 Typschild [10] Bedieneinheit CV 40 H [11] Netzteil [12] Netzanschluss 230 V AC Zuluft (bei Durchlüften bzw. Startrichtung bei Eco) Abluft (bei Durchlüften bzw. -
Seite 8: Montage
Elektrischer Anschluss (nur für den Fachmann) Montage Hutschienen-Netzteil Vom Montageort der Bedieneinheit aus müssen folgende Kabel Unterputz-Netzteil verlegt werden: Vom Montageort der Bedieneinheit aus müssen folgende Kabel • jeweils ein Kabel zu jeder Lüftungseinheit verlegt werden: • ein Kabel 12 V zum Hutschienen-Netzteil im Verteilerkasten •... -
Seite 9: Steckverbindung Zu Lüfter
Elektrischer Anschluss (nur für den Fachmann) Steckverbindung zu Lüfter Damit der Lüfter für die Wartung einfach von der Anschlusslei- tung getrennt werden kann, wird er mit einem Steckverbinder an die Bedieneinheit angeschlossen. ▶ Stecker an das Kabel zur Bedieneinheit anschließen. +12 V 0010015024-001 Bild 4... -
Seite 10: Übersicht Der Anzeigen Und Bedienelemente
Übersicht der Anzeigen und Bedienelemente Übersicht der Anzeigen und Bedienelemente auto 0010014970-001 Bild 5 Bedienelemente [1] Anzeige Lüftungsstufe [2] Taste und Anzeige Automatischer Betrieb für Lüftungs- stufen [3] Manueller Betrieb: Taste Lüftung einschalten / höhere Lüftungsstufe [4] Taste und Anzeige Betriebsart Eco [5] Taste und Anzeige Betriebsart Durchlüften [6] Taste und Anzeige Betriebsart Einschlafen [7] Taste und Anzeige Filteranzeige... -
Seite 11: Bedienung
Bedienung Taste/ Bedeutung Beschreibung Anzeige Betriebsarten Betriebsart Eco Die Strömungsrichtung der Lüftungseinheiten werden in einem Intervall von 50 - 70 Sekunden (abhängig von der Lüftungsstufe) umgekehrt. Dadurch ist eine optimale Wärmerückgewinnung gewährleistet. Betriebsart Die Strömungsrichtung der Lüftungseinheiten bleibt konstant (z. B. im Sommer kühle Nachtluft Durchlüften nutzen). -
Seite 12: Innenblende Verschließen
Innenblende verschließen Innenblende verschließen Die Innenblende kann im Ausnahmefall durch eine Klappe ver- Luftklappe öffnen schlossen werden, um den Eintritt von Außenluft zu unterbin- ▶ Innenblende aus Montagerohr ziehen ( Bild 6). den. Das kann sinnvoll sein, wenn die Außenluft belastet ist ▶... -
Seite 13: Wartung
Wartung Wartung GEFAHR: Verletzungsgefahr durch Stromschlag! In der Lüftungsanlage sind elektrische Komponenten enthal- ten. ▶ Vor Beginn der Wartung: Lüftungsanlage ausschalten oder Betriebsart Einschlafen wählen. ▶ Vor Arbeiten am Lüfter: Lüftungsanlage allpolig abschalten und gegen unbeabsichtigtes Wiedereinschalten sichern. Wartungsintervalle Bauteil Zeitintervall Maßnahme Steuerung/Innenblen- nach Bedarf... -
Seite 14: Filter/Feinfilter Reinigen Und Tauschen
Wartung Filter/Feinfilter reinigen und tauschen Als Zubehör sind Filter und Feinfilter erhältlich. Wenn die Filteranzeige ([7] in Bild 5) leuchtet, muss der Filter geprüft werden: ▶ Innenblende aus Montagerohr ziehen. 0010014989-002 Bild 11 [1] Filter [2] Feinfilter ▶ Innenblende mit Öffnung nach oben auf Montagerohr ste- cken. -
Seite 15: Lüfter Und Wärmetauscher Reinigen
Wartung Lüfter und Wärmetauscher reinigen ▶ Ohne das Kabel zu beschädigen, Lüfter vorsichtig in Montagerohr einsetzen. ▶ Innenblende aus Montagerohr ziehen. ▶ Stecker am Lüfter einstecken. ▶ Lüfter bis zum Wärmetauscher in Montagerohr schieben. 0010014986-002 Bild 13 HINWEIS: Beschädigung des Kabels! Das Kabel ist nicht für Zugbelastung ausgelegt. -
Seite 16: Störungsbehebung
Wärmetauscher nicht eingesetzt. ▶ Wärmetauscher einsetzen. Tab. 5 Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch- Verpackung Gruppe. Bei der Verpackung sind wir an den länderspezifischen Verwer- Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz tungssystemen beteiligt, die ein optimales Recycling gewähr- sind für uns gleichrangige Ziele. -
Seite 17: Technische Daten
Technische Daten Technische Daten Vent 2000 D Vent 2000 D Einheit Stufe 1 Stufe 2 Stufe 3 Stufe 4 Volumenstrom Eco-Modus/Durchlüften Schalldruckpegel dB(A) Leistungsaufnahme spezifische Eingangsleistung ≥ 0,12 Eingangsspannung V DC Schutzart – IP22 Wärmebereitstellungsgrad – ≤ 83 % Normschallpegeldifferenz D 40 / 44 Zuluft –... -
Seite 18: Produktdaten Zum Energieverbrauch
Produktdaten zum Energieverbrauch Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 1253/2014 zur Durchführung der Richtli- nie 2009/125/EGund Nr. 1254/2014 zur Ergänzung der Richtlinie 2010/30/EU. Produktdaten Symbol Einheit 7735600364 Klassifizierung Produkttyp – – V2000D 43 Energieeffizienzklasse bei durchschnittlichem Klima –... - Seite 19 Produktdaten zum Energieverbrauch 0010015789-001 Bild 17 ErP-Label CV 40 H – 6720875318 (2018/04)
-
Seite 20: Verkabelungsprotokoll
Raumbezeichnung und Positionierung Startrichtung Zuluft Abluft (In) (Out) Tab. 9 Bauaufsichtliche Zulassung Das dezentrale Lüftungssystem Vent 2000 D hat eine Zulas- sung vom Deutschen Institut für Bautechnik (DIBT). Bosch Thermotechnik GmbH V2000D 43 Z-51.3-402 0010015061-002 Bild 18 CV 40 H – 6720875318 (2018/04) - Seite 24 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Thermotechnik D-73243 Wernau Göllnergasse 15-17 www.junkers.com A-1030 Wien Allgemeine Anfragen: +43 810 200 313 Kundendienstannahme Technische Hotline: +43 810 500 321 (24-Stunden-Service) verkauf.junkers@at.bosch.com Telefon: (0 18 06) 337 337...
