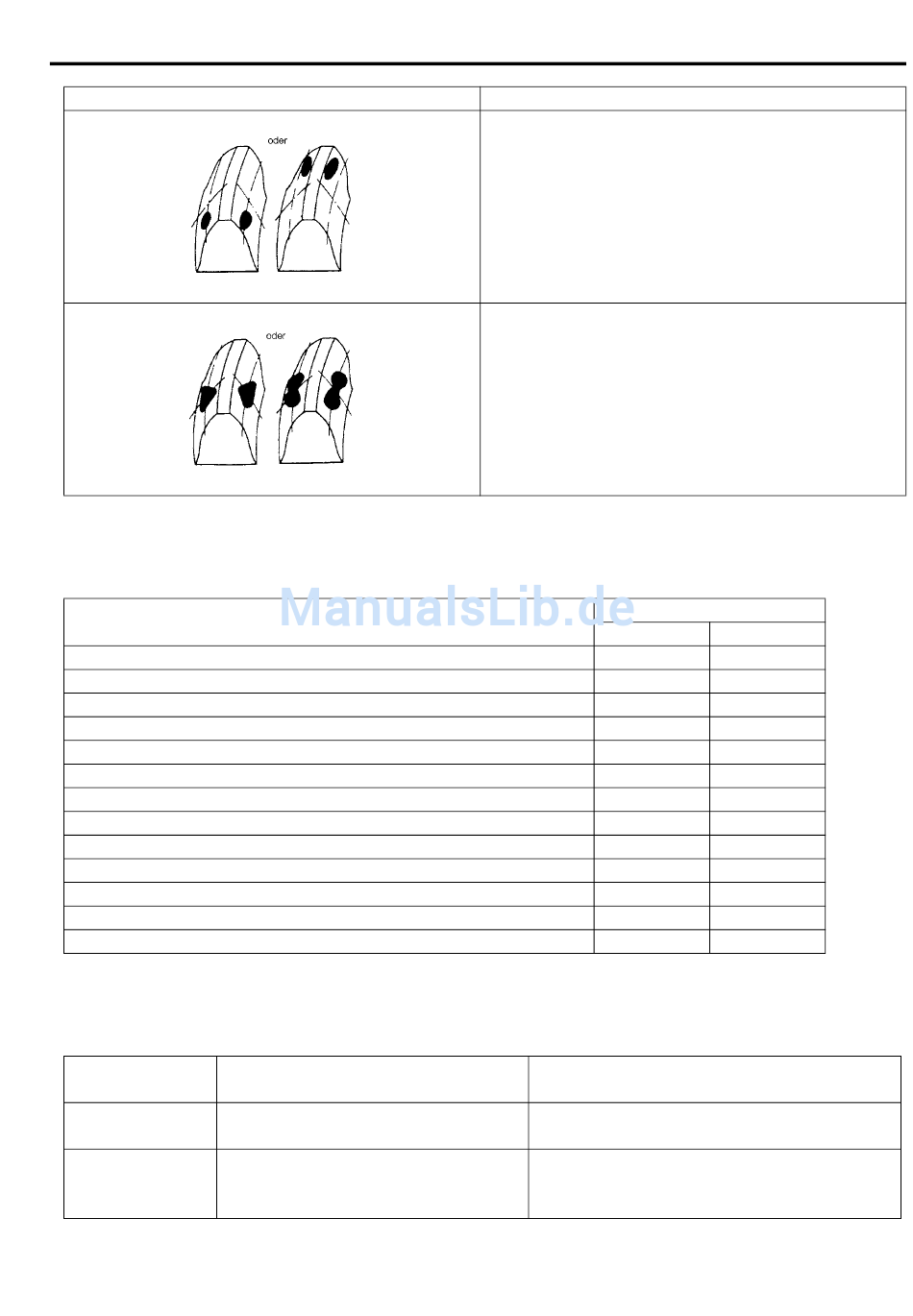

TRAGBILD DER ZÄHNE
Einfüll-/Schauloch-/Ablassschrauben für Verteilergetriebeöl
Flanschmutter
Verteilergetriebegehäuseschrauben
Abtriebswellen-Halterungsschraube des Verteilergetriebes
Verteilergetriebe-Befestigungsschrauben
Schraube der hinteren Verteilergetriebe-Traglagerhalterung
Mutter der hinteren Verteilergetriebe-Traglagerstrebe
Verteilergetriebe-Befestigungsschraube
Hintere Traglagerhalterung Nr. 2 Verteilergetriebe
Schrauben Nr.1 Motortraglagerstrebe
Schrauben Nr.2 Motortraglagerstrebe
Verteilergetriebe-Kegelradmutter
Transaxle-Traglagerstrebenschrauben
Material
Lithiumfett
SUZUKI SUPER GREASE A
(99000-25010)
Dichtungsmasse
SUZUKI BOND Nr. 1216B
(99000-31230)
Vorgeschriebene Anzugsmomente
Befestigungsteil
Erforderliche Wartungsmaterialien
Empfohlenes Produkt
(Teilenummer)
DIAGNOSE UND ABHILFE
Diese Tragbilder, die sich auf der Spur und dem
Endstück sowohl auf der Antriebs- als auch der
Leerlaufseite befinden, bedeuten, dass 1) beide Ritzel
und Zahnräder defekt sind , dass 2) der Haltering nicht
hält, oder dass 3) das Zahnrad nicht richtig im
Verteilergetriebegehäuse sitzt. Dies wird durch den
Austausch des defekten Bauteils behoben.
Unregelmäßige Abdruck: Wenn der Abdruck nicht oval
ist, so bedeutet dies, dass das Kegelrad defekt ist. Zu
hohe oder zu niedrige Punkte auf der Zahnoberfläche
oder dem Sitz des Kegelrads sind die Ursache für
unregelmäßigen Abdruck auf einigen Zähnen. Dies
kann durch den Austausch des Ritzel- und
Zahnradsatzes und, wenn der Sitz defekt ist, auch
durch das Verteilergetriebegehäuses behoben werden.
Anzugsdrehmoment
Nm
21
100 – 300
23
50
50
55
55
55
55
50
23
150
50
• Dichtringlippen
• Ölablassschraube
• Schaulochschraube
• Kontaktfläche des Verteilergetriebegehäuses
VERTEILERGETRIEBE 7D-25
kg-m
2.1
10.0 – 30.0
2.3
5.0
5.0
5.5
5.5
5.5
5.5
5.0
2.3
15.0
5.0
Verwendung
