Einstellung
Den Zahnrad-Kontakt wie folgt überprüfen.

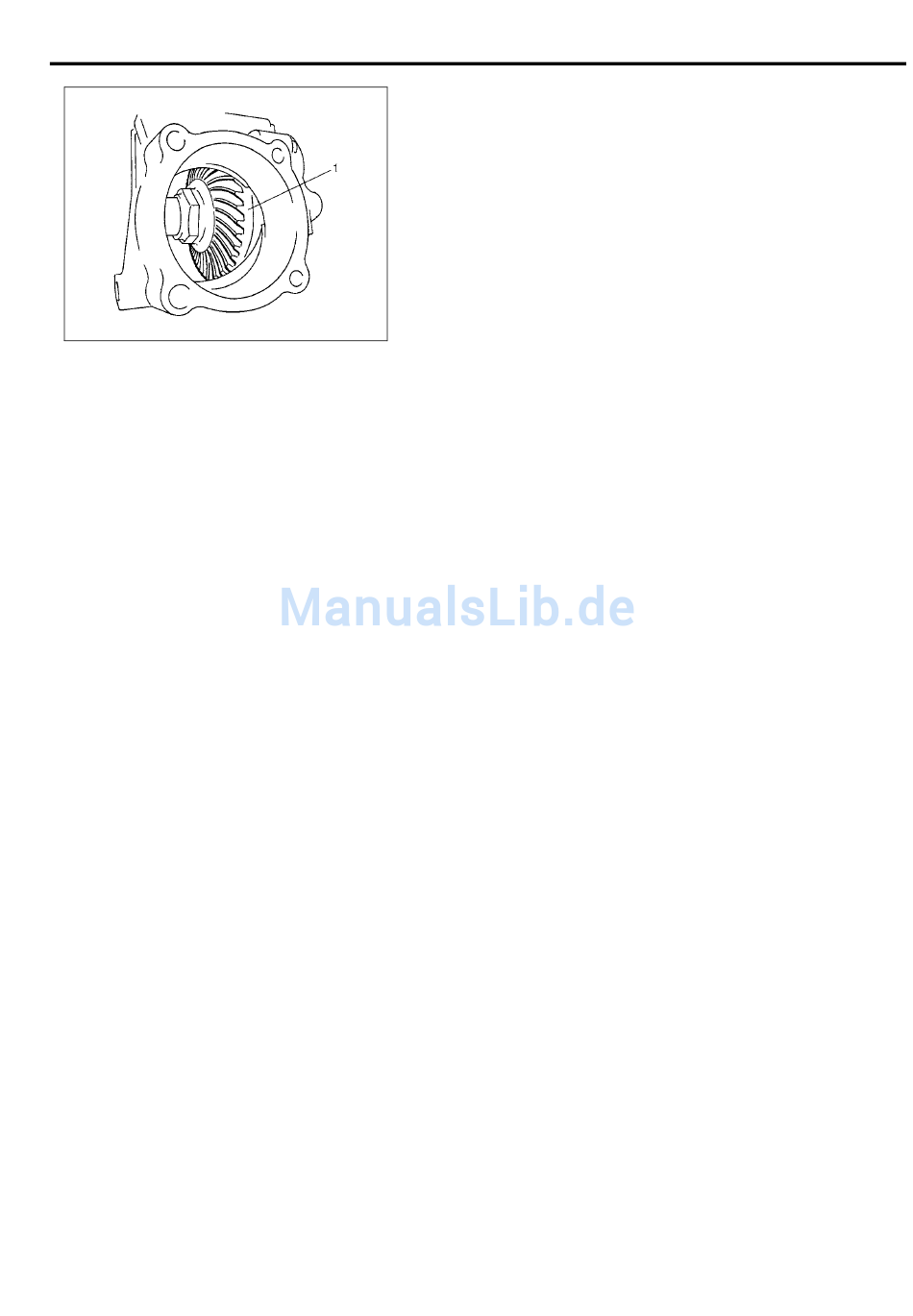

1) Nach dem Reinigen der Zahnoberfläche des Kegelrads (1),
diese mit einem Zahnrad-Markierungspulver mit Hilfe eines
Pinsels oder Schwamms bestreichen.
HINWEIS:
Bei dem Auftragen von Bleimennige auf die Zähne
sicherstellen, dass die Zahnoberfläche gleichmäßig
bestrichen wird. Die Bleimennige darf nicht zu trocken
oder zu flüssig sein.
2) Das Zahnrad drehen, so dass der bestrichene Teil in das
Kegelradritzel eingreift, und es von Hand vor- und
zurückdrehen, um die Berührung zu wiederholen.
3) Den bestrichenen Teil nach oben drehen und das Tragbild
gemäß „Tragbild-Tabelle Kegelrad" in diesem Abschnitt
überprüfen.
Wenn das Tragbild nicht normal ist, neu einstellen, oder
wenn nötig gemäß der Anweisungen in der Tabelle
austauschen.
HINWEIS:
• Darauf achten, das Kegelrad nicht mehr als eine volle
Umdrehung zu drehen, da ansonsten keine genaue
Prüfung möglich ist.
• Wenn
das
Kegelrad-Zahnflankenspiel
Kegelradritzelscheiben richtig justiert sind, sollte ein
korrektes Tragbild vorliegen.
Wenn das korrekte Tragbild bei richtiger Justierung
jedoch nicht vorliegt, können verschlissene Zähne
oder Störungen im Verteilergetriebegehäuse oder
Haltering die Ursache sein. Jedes Bauteil überprüfen
und ggf. austauschen.
VERTEILERGETRIEBE 7D-23
