7F-20 HINTERACHSDIFFERENTIAL
Ablassschraube für hinteres Differential
Einfüll-/Schaulochschraube des Hinterachsdifferentials
Mutter des Antriebskegelradritzels (Bezugswert)
Schrauben des Antriebskegelrads
Lagerschalenschrauben der Differentialseite
Schrauben des Ausgleichsgehäuses
Schrauben der Gelenkwelle
Material
Gewindekleber
Lithiumfett
Dichtungsmasse

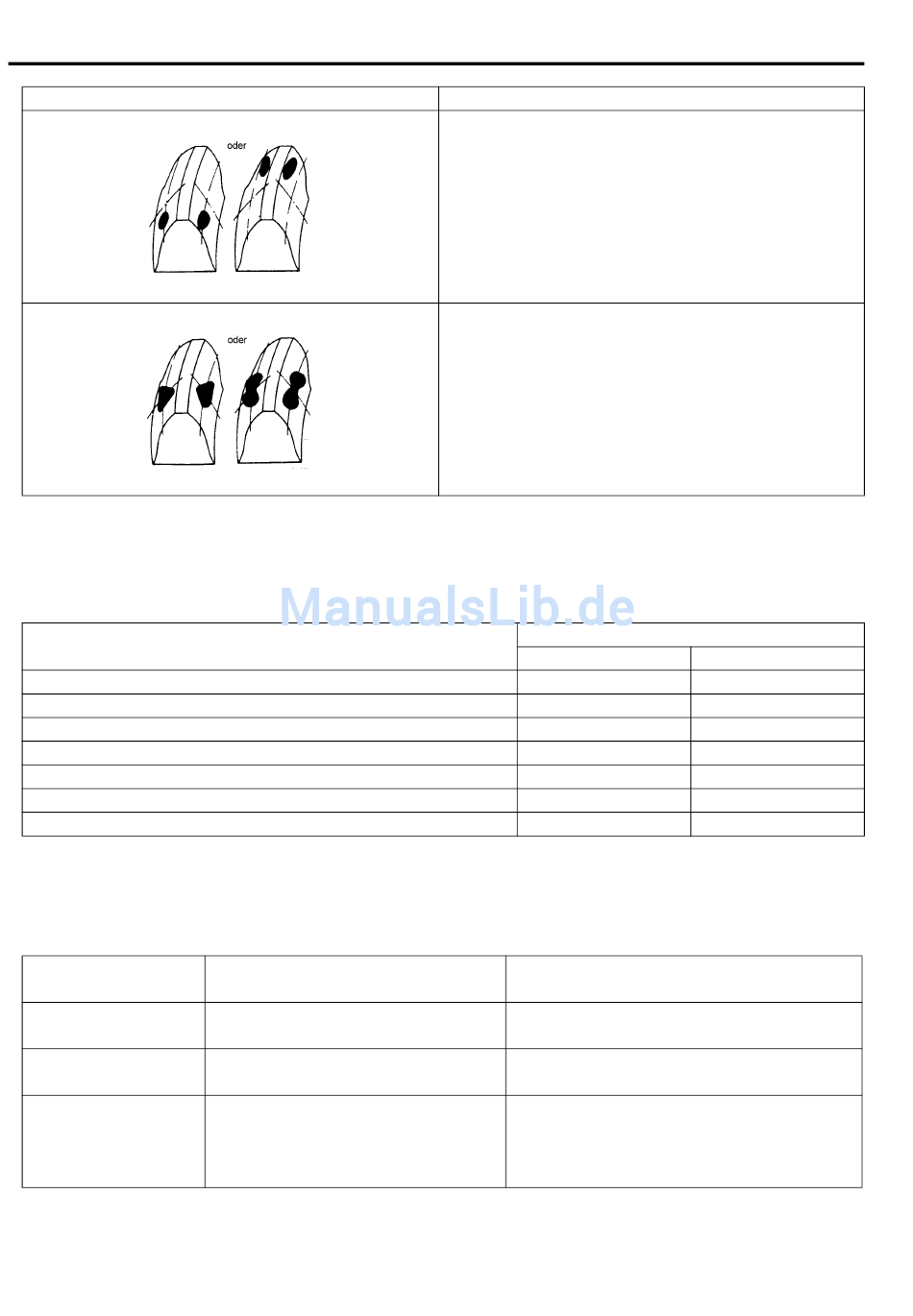

Zahntragbild
Vorgeschriebene Anzugsmomente
Befestigungsteil
Erforderliche Wartungsmaterialien
Empfohlenes Produkt
(Teilenummer)
GEWINDEKLEBER 1322
(99000-32110)
SUZUKI SUPER GREASE A
(99000-25010)
SUZUKI BOND NR. 1215
(99000-31110)
Diagnose und Abhilfe
Diese Tragbilder, die sich auf der Vorspur oder dem Endstück
auf der Antriebs- und Leerlaufseite befinden, bedeuten, dass
1) das Ritzel und Zahnrad defekt sind, 2) das Gehäuse nicht
passend und nicht eckig ist oder 3) das Zahnrad ist nicht ord-
nungsgemäß auf dem Ausgleichsgehäuse befestigt ist. Als
Abhilfe wird das defekte Teil ersetzt.
Unregelmäßige Tragbilder: Wenn das Tragbild nicht oval ist,
dann ist das Kegelrad defekt. Hohe oder niedrige Punkte auf
den Zahnoberflächen oder den Sitzen des Kegelrads sind die
Ursache für unregelmäßige Tragbilder auf einigen Zähnen.
Als Abhilfe wird der Ritzel- und Zahnradsatz ausgetauscht und
falls der Sitz defekt ist ebenfalls das Verteilergetriebege-
häuse.
Anzugsdrehmoment
N•m
55
50
70 – 250
80
23
23
23
Schrauben des Antriebskegelrads
Lippe des Öldichtrings
• Gewindeteil der
Ausgleichsgehäuseschraube
• Passflächen des Ausgleichsgehäuses
• Passflächen des Hinterachsgehäuses
kg-m
5.5
5.0
7.0 – 25.0
8.0
2.3
2.3
2.3
Verwendung
