7D-24 VERTEILERGETRIEBE

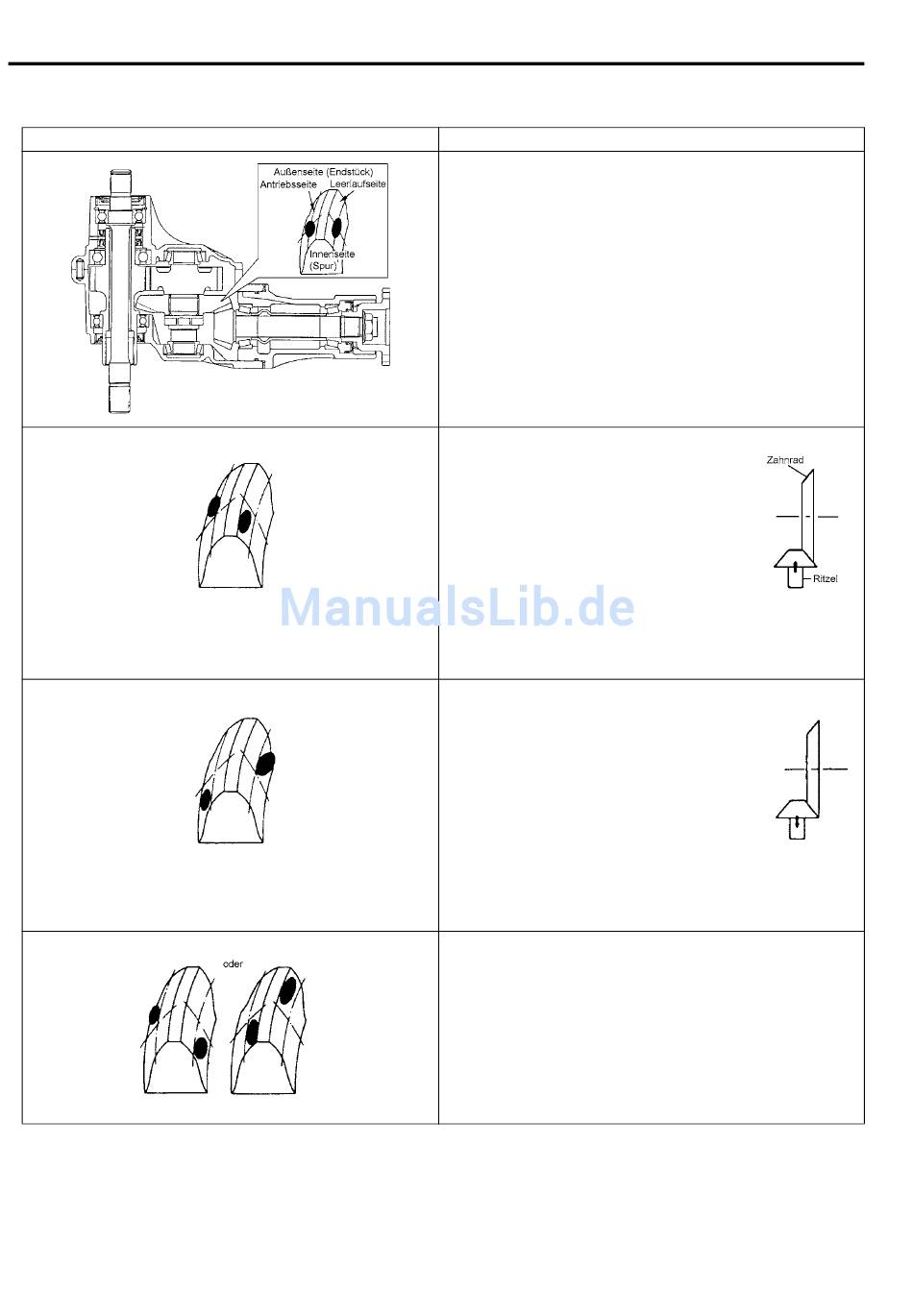

Tragbild-Tabelle Kegelrad
TRAGBILD DER ZÄHNE
DIAGNOSE UND ABHILFE
NORMAL
KONTAKT ZU WEIT OBEN
Das Ritzel befindet sich zu weit entfernt
von der Mitte des Antriebskegelrads.
1) Die Dicke der Kegelradritzelscheibe
verringern und das Ritzel näher am
Zahnrad positionieren.
2) Das
Antriebskegelrad-
Zahnflankenspiel gemäß „Messung
und Einstellung Antriebskegelrad-
Zahnflankenspiel"
Abschnitt laut Vorgabe einstellen.
KONTAKT ZU WEIT UNTEN
Das Ritzel befindet sich zu nahe an der
Mitte des Antriebskegelrads.
1) Die Dicke der Kegelradritzelscheibe
erhöhen und das Ritzel weiter vom
Zahnrad weg positionieren.
2) Das
Antriebskegelrad-
Zahnflankenspiel gemäß „Messung
und Einstellung Antriebskegelrad-
Zahnflankenspiel"
Abschnitt laut Vorgabe einstellen.
Dieses Tragbild zeigt, dass der „Versatz" des
Untersetzungsgetriebe-Abtriebsrad zu groß oder zu
klein ist. Dies kann durch die Aufteilung der
Kegelradscheiben behoben werden.
