Die Reihenfolge von untergeordneten Elementen innerhalb eines übergeordneten
Knotens kann vom Benutzer durch Ziehen und Ablegen an die gewünschte Stelle
geändert werden.

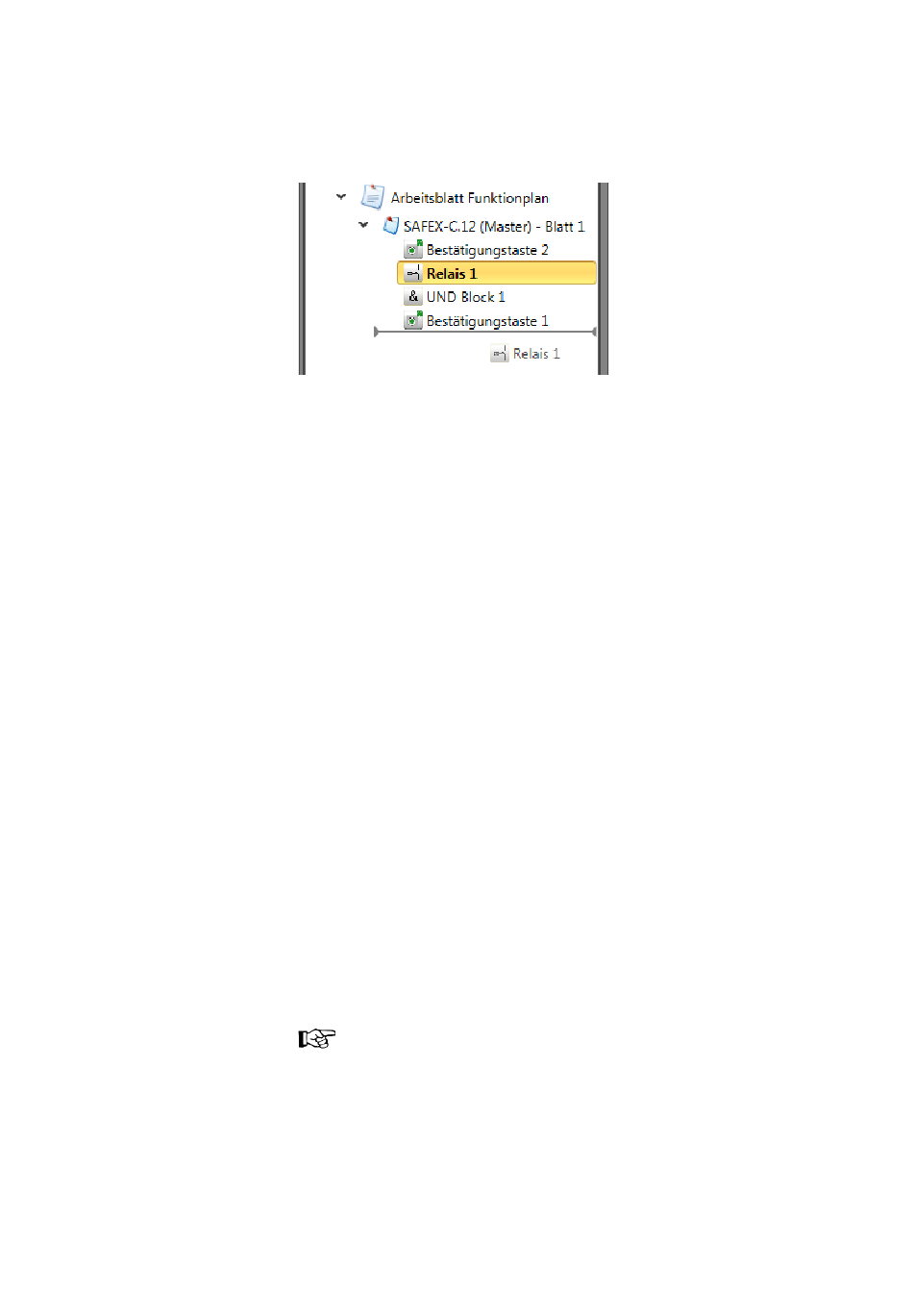

Abb. 21: Verschieben eines Elements innerhalb eines übergeordneten
Knotens durch Ziehen und Ablegen am Beispiel „Relais 1"
6.4.9
Die ctrlX SAFETY Engineering verfügt über ein Dokumentfenster, das folgendes
beinhaltet:
Planregisterkarten:
•
•
•
•
•
•
•
Blattregisterkarten:
•
Die Pläne und Blätter werden durch einzelne Registerkarten in dem Dokumentfenster
dargestellt. Durch die Steuerung über die Dokumentregister kann der Benutzer
zwischen Plänen und Blättern umschalten. Planregisterkarten befinden sich oben im
Fenster und Blattregisterkarten befinden sich unten. Bitte beachten Sie, dass
standardmäßig nur die Planregisterkarten Anschlussplan, Verdrahtungsplan und
Funktionsplan sichtbar sind. Die anderen Registerkarten (Netzwerke, Gruppen,
FastChannel mit ctrlX SAFETY
Jedes Blatt gehört zu einem Gerät. Wird in Konfiguration ein Slave-Gerät ausgewählt,
sind nur die Pläne und Blätter dieses Slave-Geräts sichtbar. Um die Blätter anderer
Geräte anzeigen zu lassen, muss der Benutzer das Gerät in Konfiguration auswählen.
umschalten.
Steuerung über Dokumentenregisterkarten
Anschlussplan
Verdrahtungsplan
Funktionsplan
Globales Netzwerk
Lokales Netzwerk
FastChannel
Gruppen
Jeweils ein Blatt für ein Gerät
link
Mit dem Tastaturbefehl „Strg + Tab-Taste" können Sie zwischen den Plänen
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
) werden nur unter bestimmten Umständen angezeigt.
43/284
