Montage der Steuerung
•
Beachten Sie beim Verlegen der Kabel deren Biegeradien.
•
Die Verkabelung der Ethernetleitungen dürfen das Gebäude nicht verlassen.
•
Verwenden Sie für alle Leitungen Zugentlastungen und bringen Sie diese so nah wie möglich am
Anschluss der Steuerung an.
•
Verbauen Sie die Steuerung nur waagerecht auf Tragschiene, die an einer Wand befestigt ist.
•
Halten Sie möglichst großen Abstand zu Störquellen.
•
Sehen Sie für ausreichende Belüftung folgende Mindestabstände vor:
Bei mehrzeiligem Aufbau muss die Zulufttemperatur unter jeder Zeile gemessen und deren
Grenzwert eingehalten werden. Zu Umgebungstemperaturen siehe
dingungen der ctrlX CORE" auf Seite
35 mm
0 mm
35 mm
35 mm

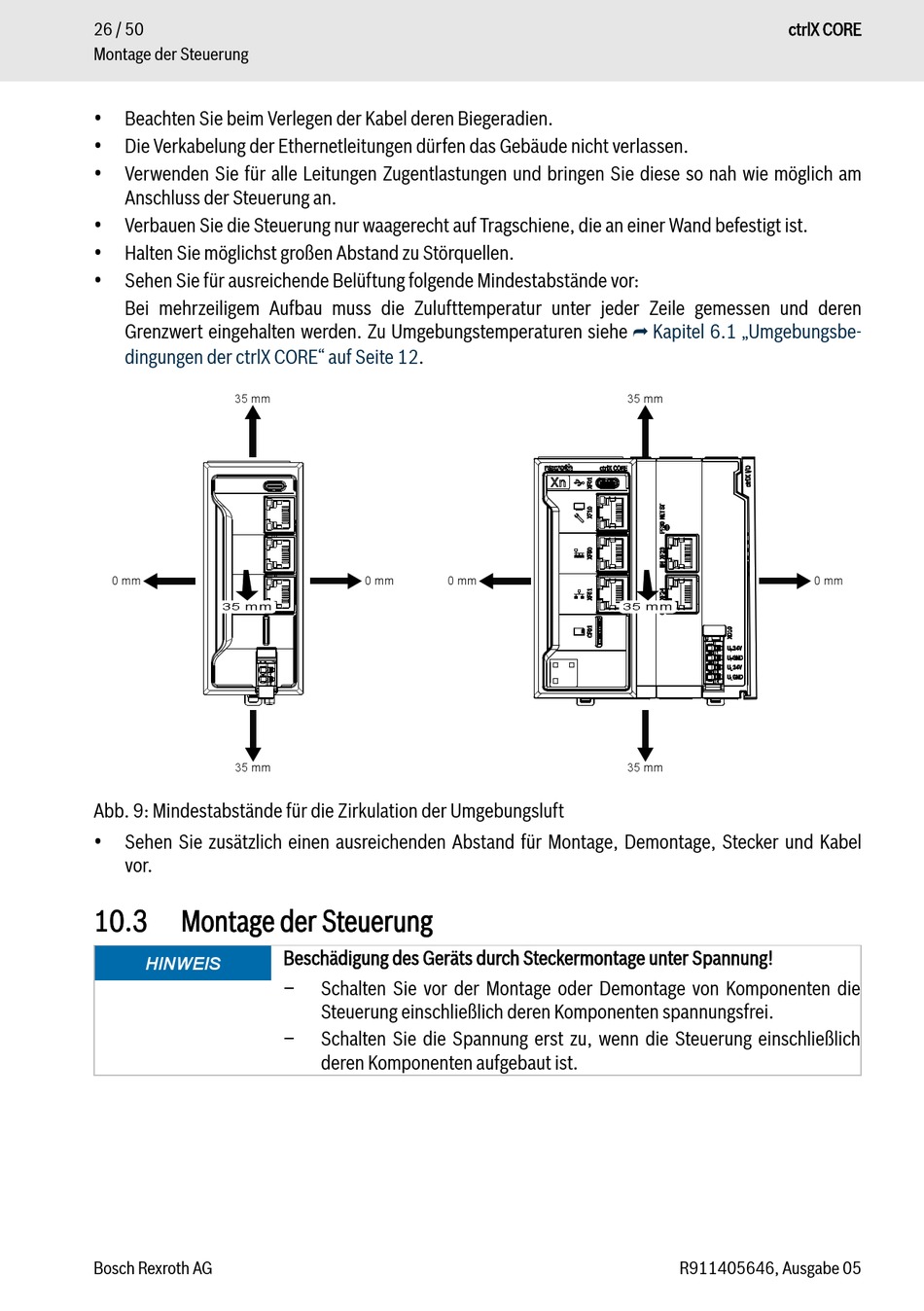

Abb. 9: Mindestabstände für die Zirkulation der Umgebungsluft
•
Sehen Sie zusätzlich einen ausreichenden Abstand für Montage, Demontage, Stecker und Kabel
vor.
10.3
Montage der Steuerung
HINWEIS
Bosch Rexroth AG
12.
0 mm
0 mm
Beschädigung des Geräts durch Steckermontage unter Spannung!
−
Schalten Sie vor der Montage oder Demontage von Komponenten die
Steuerung einschließlich deren Komponenten spannungsfrei.
−
Schalten Sie die Spannung erst zu, wenn die Steuerung einschließlich
deren Komponenten aufgebaut ist.
ctrlX CORE
⮫ Kapitel 6.1 „Umgebungsbe-
35 mm
35 mm
35 mm
R911405646, Ausgabe 05
0 mm
