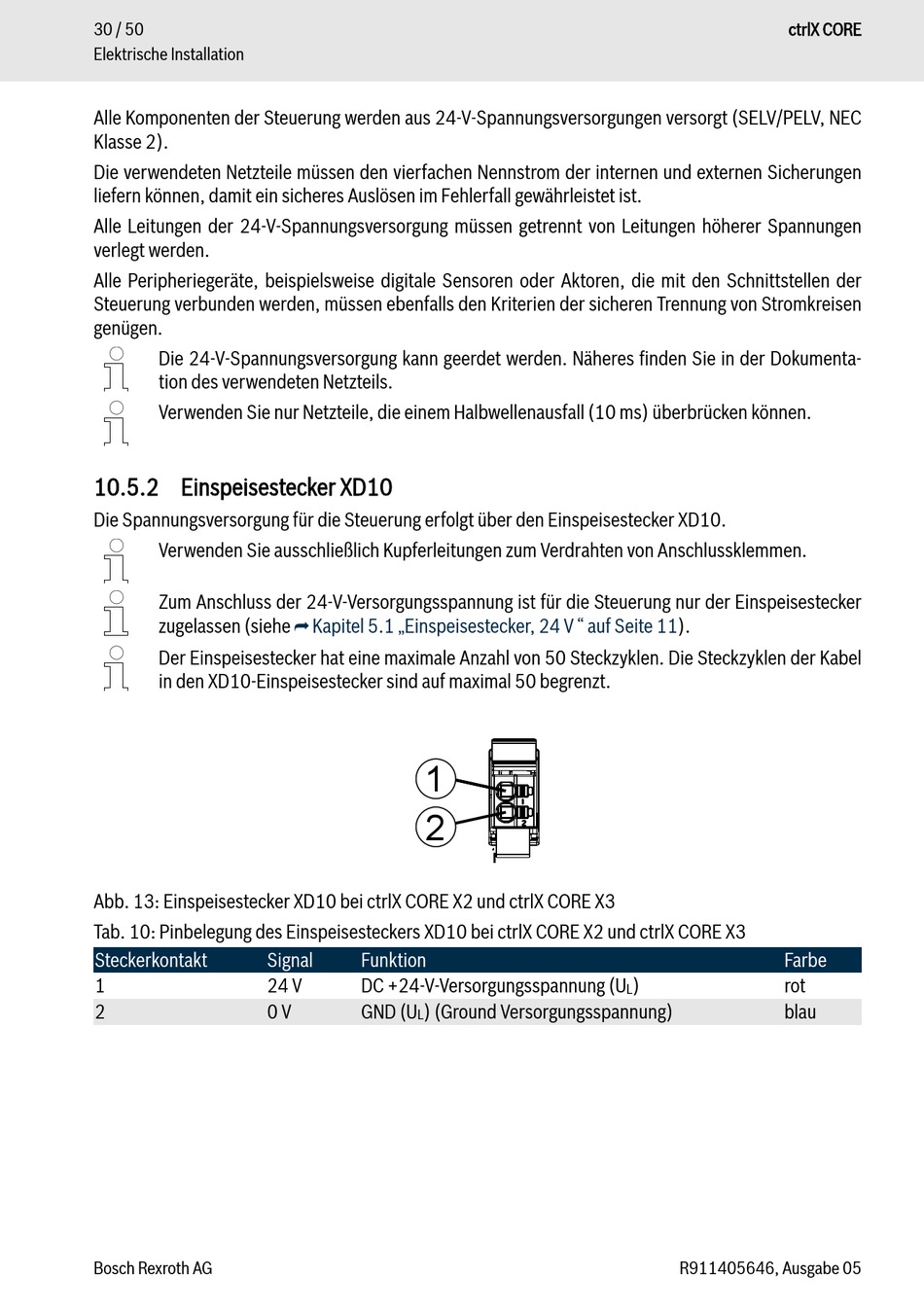

30 / 50
Elektrische Installation
Alle Komponenten der Steuerung werden aus 24-V-Spannungsversorgungen versorgt (SELV/PELV, NEC
Klasse 2).
Die verwendeten Netzteile müssen den vierfachen Nennstrom der internen und externen Sicherungen
liefern können, damit ein sicheres Auslösen im Fehlerfall gewährleistet ist.
Alle Leitungen der 24-V-Spannungsversorgung müssen getrennt von Leitungen höherer Spannungen
verlegt werden.
Alle Peripheriegeräte, beispielsweise digitale Sensoren oder Aktoren, die mit den Schnittstellen der
Steuerung verbunden werden, müssen ebenfalls den Kriterien der sicheren Trennung von Stromkreisen
genügen.
Die 24-V-Spannungsversorgung kann geerdet werden. Näheres finden Sie in der Dokumenta-
tion des verwendeten Netzteils.
Verwenden Sie nur Netzteile, die einem Halbwellenausfall (10 ms) überbrücken können.

10.5.2 Einspeisestecker XD10

Die Spannungsversorgung für die Steuerung erfolgt über den Einspeisestecker XD10.
Verwenden Sie ausschließlich Kupferleitungen zum Verdrahten von Anschlussklemmen.
Zum Anschluss der 24-V-Versorgungsspannung ist für die Steuerung nur der Einspeisestecker
zugelassen (siehe
Der Einspeisestecker hat eine maximale Anzahl von 50 Steckzyklen. Die Steckzyklen der Kabel
in den XD10-Einspeisestecker sind auf maximal 50 begrenzt.
Abb. 13: Einspeisestecker XD10 bei ctrlX CORE X2 und ctrlX CORE X3
Tab. 10: Pinbelegung des Einspeisesteckers XD10 bei ctrlX CORE X2 und ctrlX CORE X3
Steckerkontakt Signal
1 24 V
2 0 V
Bosch Rexroth AG
⮫ Kapitel 5.1 „Einspeisestecker, 24 V " auf Seite
1
2
Funktion
DC +24-V-Versorgungsspannung (U
GND (U ) (Ground Versorgungsspannung)
L
ctrlX CORE
11).
Farbe
) rot
L
blau
R911405646, Ausgabe 05
