Inhaltszusammenfassung für Bosch Rexroth BODAS RC-Serie
- Seite 1 Betriebsanleitung BODAS Steuergerät RC/3x und RC/4x RD 95240-01-B/2021-01-12, DE...
- Seite 2 © Bosch Rexroth AG 2021. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.
-
Seite 3: Inhaltsverzeichnis
Reinigung und Pflege ..................19 10.2 Inspektion und Wartung ................19 10.3 Instandsetzung ...................19 Demontage und Austausch ..............20 Entsorgung ..................... 20 Erweiterung und Umbau ................. 21 Fehlersuche und Fehlerbehebung ............21 Technische Daten ................... 22 Stichwortverzeichnis ................23 RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 4: Zu Dieser Dokumentation
„Produktspezifische Sicherheitshinweise“ auf Seite 9 und im Kapitel 3 „Allgemeine Hinweise zu Sachschäden und Produktschäden“ auf Seite 10 sowie vor einer Handlungsabfolge oder vor einer Handlungsanweisung, bei der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen Maßnahmen zur Gefahrenabwehr müssen eingehalten werden. Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 5: Symbole
Die Ziffern geben an, dass die Handlungsschritte aufeinander folgen. 1.3.3 Bezeichnungen In dieser Dokumentation werden folgende Bezeichnungen verwendet: Tabelle 4: Bezeichnungen Bezeichnung Bedeutung BODAS Steuergerät Als Oberbegriff für das „BODAS Steuergerät“ wird nachfolgend die Bezeichnung „Produkt“ oder „Steuergerät“ verwendet. RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 6: Abkürzungen
Bedeutung ANSI American National Standards Institute ist eine Organisation zur Koordinierung der Entwicklung freiwilliger Normen in den Vereinigten Staaten Deutsches Institut für Normung Elektromagnetisch Verträglichkeit International Organization for Standardization (Internationale Normierungsorganisation) Rexroth-Dokument in deutscher Sprache Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 7: Sicherheitshinweise
2.3 Nicht bestimmungsgemäße Verwendung Jeder andere Gebrauch als in der bestimmungsgemäßen Verwendung beschrieben ist nicht bestimmungsgemäß und deshalb unzulässig. Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die Bosch Rexroth AG keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer. -
Seite 8: Allgemeine Sicherheitshinweise
Art von Gefährdungen im Rahmen einer Gefahrenanalyse zu ermitteln und den Endanwender darauf hinzuweisen. Rexroth übernimmt keine Haftung für Gefahren dieser Art. • Die Komponenten-Firmware/Software muss von Bosch Rexroth bzw. dem zuständigen autorisierten Partner installiert bzw. entfernt werden, damit die Gewährleistung nicht erlischt. -
Seite 9: Produktspezifische Sicherheitshinweise
Datenblättern 95204, 95205, 95206, 95207 und 95208 aufgeführt. 2.7 Persönliche Schutzausrüstung Die persönliche Schutzausrüstung liegt in der Verantwortung des Verwenders des Produkts. Beachten Sie die Sicherheitsvorschriften und -bestimmungen Ihres Landes. Alle Bestandteile der persönlichen Schutzausrüstung müssen intakt sein. RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 10: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
Sie das Produkt montieren bzw. Stecker anschließen oder ziehen. Sichern Sie die Maschine/Anlage gegen Wiedereinschalten. Die Gewährleistung gilt ausschließlich für die ausgelieferte Konfiguration. Der Anspruch auf Gewährleistung erlischt bei fehlerhafter Montage, Inbetriebnahme und Betrieb, sowie bei nicht bestimmungsgemäßer Verwendung und/oder unsachgemäßer Handhabung. Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 11: Lieferumfang

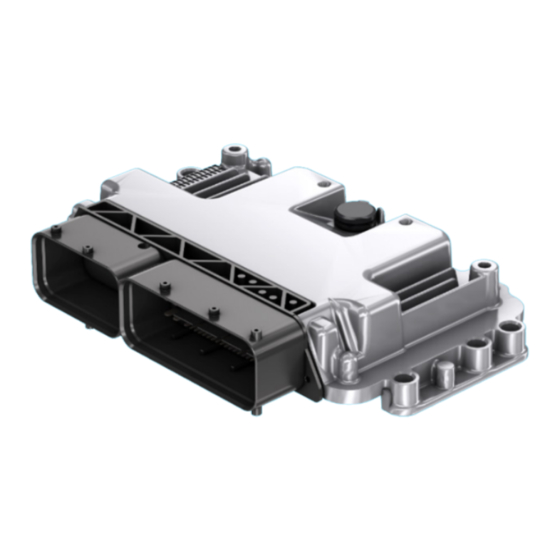

Lieferumfang | BODAS Steuergerät RC/3x und RC/4x 11/24 4 Lieferumfang Der Lieferumfang umfasst ausschließlich das Steuergerät. In Abb. 1 ist das Steuergerät RC5-6/40 beispielhaft dargestellt. Abb. 1: RC5-6/40 RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 12: Zu Diesem Produkt
Einsatz in mobilen Arbeitsmaschinen entwickelt und erfüllen entsprechende Schutzanforderungen hinsichtlich Umgebungstemperatur, Dichtheit, Schock und Vibration sowie elektromagnetischer Verträglichkeit (EMV). In Kombination mit Pumpen, Motoren, Ventilen, Sensoren, Gebern und Aktuatoren von Rexroth entstehen mit den BODAS Steuergeräten RC und entsprechender Software komplette Systemlösungen. Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 13: Identifikation Des Produkts
RC12-10 Baureihe 30 R917008181 RC20-10 Baureihe 30 R917008180 RC28-14 Baureihe 30 R917007683 RC10-10 Baureihe 31 R917010287 RC5-6 Baureihe 40 R917011700 RC18-12 Baureihe 40 R917013300 RC18-12E Baureihe 40 R917013042 RC27-18 Baureihe 40 R917013301 RC27-18E Baureihe 40 R917013043 RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 14: Transport Und Lagerung
BODAS Steuergerät RC/3x und RC/4x | Transport und Lagerung 6 Transport und Lagerung Prüfen Sie das Steuergerät auf Transportschäden. Sind offensichtlich Schäden vorhanden, teilen Sie dies bitte dem Transportunternehmen und Bosch Rexroth unverzüglich mit. Nach einem Sturz des Steuergerätes ist eine Weiterverwendung nicht zulässig, da nicht sichtbare Schäden die Zuverlässigkeit beeinträchtigen können. -
Seite 15: Montage
▶ Stehendes und permanent laufendes Wasser ist im Bereich der umlaufenden Nut (Deckel-Boden-Steckverbinder) und im Bereich des Druckausgleichelements (DAE) nicht zulässig. ▶ Das Steuergerät muss mit metallischen Schrauben befestigt werden, um eine gute thermische Verbindung zwischen dem Gehäuse und der Kühlfläche (Wärmesenke) herzustellen. RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 16: Befestigung Des Steuergerätes
Gegenstecker ausgesteckt werden kann ohne zu viel Kraft auf den Gegenstecker wirken zu lassen. • Falls die Ebenheitsanforderung an die Anschraubfläche nicht erfüllt werden kann, sind zwischen den Befestigungspunkten des BODAS Steuergerätes und der Anschraubfläche elastische Ausgleichselemente zu montieren. Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 17: Hinweise Zur Beschaltung Und Leitungsführung
• Die High-side-Ausgänge dürfen extern nicht gegen Batterie geschaltet werden. • An Low-side-Ausgänge (sowohl Leistungsausgänge als auch Ausgänge mit geringer Leistung) angeschlossene Lasten müssen von einem High-side-Ausgang und nicht direkt von der Batterie versorgt werden. RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 18: Inbetriebnahme
▶ Die Inbetriebnahme des Steuergerätes erfolgt prinzipiell über eine Softwareanwendung. Bitte beachten Sie hierzu das Softwaremanual der jeweiligen Baureihe. 9 Betrieb Verwenden Sie das Steuergerät ausschließlich im Leistungsbereich, der in den technischen Daten angegeben ist. Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 19: Instandhaltung Und Instandsetzung
▶ Verwenden Sie ausschließlich ein Original-Steuergerät von Rexroth, andernfalls kann die Funktionssicherheit nicht gewährleistet werden und Sie verlieren Ihren Anspruch auf Gewährleistung. ▶ Steuergeräte finden Sie im Internet unter www.boschrexroth.com/eshop Bei Fragen zur Instandsetzung wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service. RD 95240-01-B/2021-01-12, Bosch Rexroth AG... -
Seite 20: Demontage Und Austausch
▶ Demontieren Sie das Steuergerät nur im vollständig spannungsfreien Zustand. 12 Entsorgung Achtloses Entsorgen des Steuergerätes kann zur Umweltverschmutzung führen. ▶ Die Entsorgung des Steuergerätes und der Verpackung muss nach den nationalen Umwelt-Bestimmungen des Landes erfolgen, in dem das Steuergerät verwendet wird. Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 21: Erweiterung Und Umbau
Erweiterung und Umbau | BODAS Steuergerät RC/3x und RC/4x 21/24 13 Erweiterung und Umbau Das Steuergerät darf nicht umgebaut werden. Die Gewährleistung von Bosch Rexroth gilt nur für die ausgelieferte Konfiguration. Nach einem Umbau oder einer Erweiterung erlischt der Anspruch auf Gewährleistung. 14 Fehlersuche und Fehlerbehebung Die effizienteste Fehlersuche erfolgt mit einem Service-Tool, wie etwas BODAS- service. -
Seite 22: Technische Daten
RC28-14 Baureihe 30 www.boschrexroth.com/p-RC10-10 RC10-10 Baureihe 31 www.boschrexroth.com/p-RC5-6 RC5-6 Baureihe 40 – RC18-12 Baureihe 40 – RC18-12E Baureihe 40 – RC27-18 Baureihe 40 – RC27-18E Baureihe 40 Weiterführende Informationen zu den Steuergeräten finden Sie unter www.boschrexroth.de/mobilelektronik Bosch Rexroth AG, RD 95240-01-B/2021-01-12... -
Seite 23: Stichwortverzeichnis
Transport ........14 Gewährleistung ...... 10, 21 Umbau .......... 21 Identifikation ........ 13 Wartung ........19 Inbetriebnahme ......18 Inspektion ........19 Instandhaltung ......19 Instandsetzung ......19 Lagern .......... 14 Lagerung ........14 Montage ........15 RD 95240-01-B/2021-01-12, Bosch Rexroth AG... - Seite 24 Bosch Rexroth AG Robert-Bosch-Straße 2 71701 Schwieberdingen Germany Service Tel. +49 (0) 9352 40 50 60 info.bodas@boschrexroth.de www.boschrexroth.com Ihre lokalen Ansprechpartner finden Sie unter: www.boschrexroth.de/adressen Änderungen vorbehalten RD 95240-01-B/2021-01-12...
