Im 3. Schritt werden der Kinematik Achsen zugeordnet.
Alle physikalisch zur Kinematik gehörenden Achsen (reale oder virtuelle) müs‐
sen an dieser Stelle zugeordnet werden.

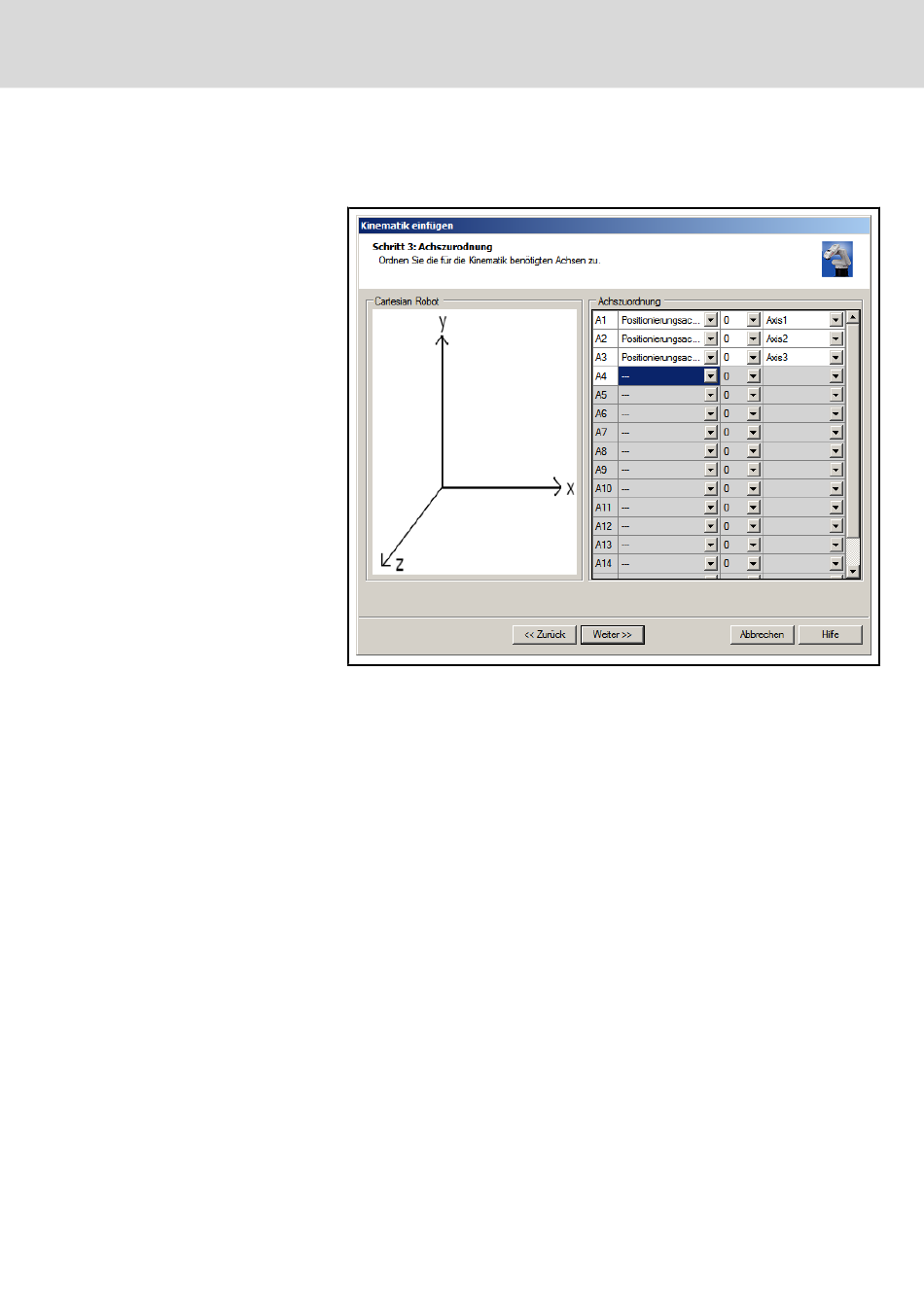

Abb.5-52: Zur Kinematik gehörende Achsen zuordnen
Im 4. Schritt werden die Achs-Koordinatennamen festgelegt.
Die hier festgelegten Koordinaten-Bezeichnungen finden in der später erfol‐
genden RoCo-Programmierung ihre Anwendung.
