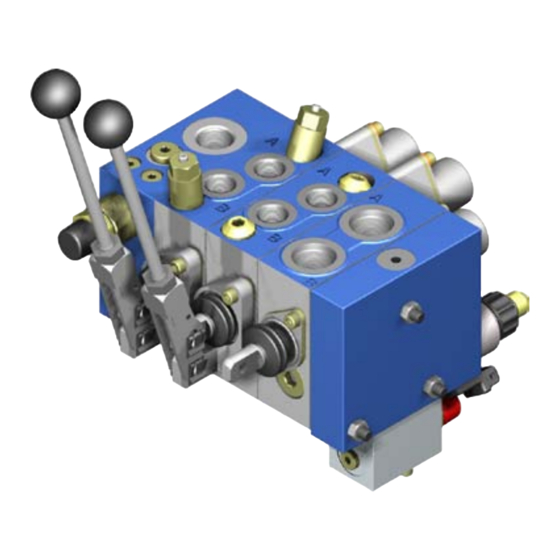

- Seite 1 Load-Sensing-Steuerblock M4-12 Steuerblockmontage Reparaturanleitung Ersetzt: 10.2014 RD 64276-10-R/10.2017 Deutsch...
- Seite 2 © Bosch Rexroth AG 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt 3/12 Inhalt Zu dieser Dokumentation Gültigkeit der Dokumentation Erforderliche und ergänzende Dokumentationen Sicherheitshinweise Grundsätzliche Instandsetzungshinweise Zu diesem Produkt Montagebeschreibung Allgemeine Hinweise für die Montage Steuerblockdemontage Steuerblockmontage Instandsetzung Flanschfläche Dichtelemente RD 64276-10-R/10.2017, M4-12, Bosch Rexroth AG... -
Seite 4: Zu Dieser Dokumentation
Tabelle 1: Erforderliche und ergänzende Dokumentationen Titel Dokumentnummer Dokumentart Load-Sensing-Steuerblock M4-12 64276-01-R Reparaturanleitung Enthält die erforderlichen Basisinformationen für Montage und Reparatur Weiterführende Dokumentationen können Sie den oben genannten Anleitungen entnehmen und bei Bedarf über www.boschrexroth.com/mobilhydraulik-katalog beziehen. Bosch Rexroth AG, M4-12, RD 64276-10-R/10.2017... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise ▶ Beachten Sie stets alle Sicherheitshinweise im Basisdokument 64276-01-R. 3 Grundsätzliche Instandsetzungshinweise Grundsätzliche Instandsetzungshinweise finden Sie im Basisdokument 64276-01-R. 4 Zu diesem Produkt Informationen zur Identifikation und Produktbeschreibung finden Sie im Basisdokument 64276-01-R. RD 64276-10-R/10.2017, M4-12, Bosch Rexroth AG... -
Seite 6: Montagebeschreibung
5.2 Steuerblockdemontage Werkzeug • Steckschlüssel SW13 mm Vorbereitung ▶ Den Steuerblock nach Angaben des Maschinenherstellers ausbauen und auf eine saubere und stabile Unterlage abstellen. ▶ Eventuell vorhandene elektrische Steckverbindungen abziehen. ▶ Die Steuerblocksegmente einzeln durchnummerieren. Bosch Rexroth AG, M4-12, RD 64276-10-R/10.2017... - Seite 7 Die Endplatte über die Zuganker abziehen. Abb. 1: Demontage Endplatte Demontage Wegeventile Die Wegeventile über die Zuganker abziehen. Abb. 2: Demontage Steuerblocksegmente Demontage Eingangsplatte Die Zuganker gegen den Uhrzeigersinn lösen und aus der Eingangsplatte schrauben. Abb. 3: Demontage Eingangsplatte RD 64276-10-R/10.2017, M4-12, Bosch Rexroth AG...
-
Seite 8: Steuerblockmontage
Die Dichtelemente nach Kapitel 5.4 montieren. Abb. 4: Montage Eingangsplatte Montage Wegeventile Die Dichtelemente nach Kapitel 5.4 montieren. Die Wegeventile nach vorgegebener Reihenfolge, mit der Flansch-O-Ring- Gegenseite zur Eingangsplatte ausgerichtet, über die Zuganker aufschieben. Abb. 5: Montage Wegeventile Bosch Rexroth AG, M4-12, RD 64276-10-R/10.2017... - Seite 9 Die Steuerblocksegmente zueinander ausrichten. Die Muttern mit ca. 20 Nm vorspannen. Anziehreihenfolge Die Muttern mit ca. 36 Nm festziehen. Anziehreihenfolge Die Muttern mit einem Drehmomentschlüssel festziehen. Anziehreihenfolge Anziehdrehmoment M = 40 ±2.4 Abb. 6: Montage Endplatte RD 64276-10-R/10.2017, M4-12, Bosch Rexroth AG...
-
Seite 10: Instandsetzung Flanschfläche Dichtelemente
Neue O-Ringe und Stützringe in die Anschlüsse P, T, LS, X und Y in der Flanschfläche einlegen, siehe Tabelle 4. Die Verwendung von Montagefett ist nicht gestattet. Tabelle 4: Demontage/Montage Dichtelemente für LS-Steuerblöcke Demontage Montage Montage Bosch Rexroth AG, M4-12, RD 64276-10-R/10.2017... - Seite 11 Montagebeschreibung 11/12 RD 64276-10-R/10.2017, M4-12, Bosch Rexroth AG...
