Register "Status"
Register "Information"
●
Mapping: Wenn eine neue Variable definiert wird, muss nur ein Variab‐
lenname in der Spalte "Variable" eingegeben werden; Beispiel: "bVar1".
In diesem Fall wird in der Mapping Spalte das Symbol
einen Mausklick auf das Symbol wird die Variable automatisch intern als
globale Variable deklariert und das Symbol wechselt zu
Zeitpunkt ist die Variable global innerhalb der Applikation verfügbar
●
Kanal: Symbolischer Name des Kanals
●
Adresse: I/O-Adresse. Geben Sie die gewünschte I/O-Adresse als Byte‐
adresse ein (z. B. %IB10). Kursiv dargestellte Einträge dienen nur zur
Anzeige und lassen sich nicht editieren
●
Typ: Byte-Adressen sind mit "BYTE", Bit-Adressen mit "BOOL" gekenn‐
zeichnet
●
Aktueller Wert: Physikalischer Zustand des Ein-/Ausgangs. Der Zustand
wird nur im Diagnosemodus bei Kommunikation zwischen IndraWorks
und der Steuerung angezeigt
●
Standardwert: Vorbesetzung der Variable (TRUE oder FALSE)
●
Einheit: Einheit für den Parameterwert, z. B. "ms" für Millisekunden
●
Beschreibung: Geben Sie hier einen beliebigen Kommentar zu einer Ad‐
resse ein
●
Mapping zurücksetzen: Alle Variablen-Zuordnungen löschen
●
Variable immer aktualisieren:
–
Häkchen nicht gesetzt:
Nur die im SPS-Programm benutzten Variablen werden aktualisiert
–
Häkchen gesetzt:
Alle Variablen werden aktualisiert
Klicken Sie auf das Register "Status" um die Liste in den Vordergrund zu brin‐
gen.

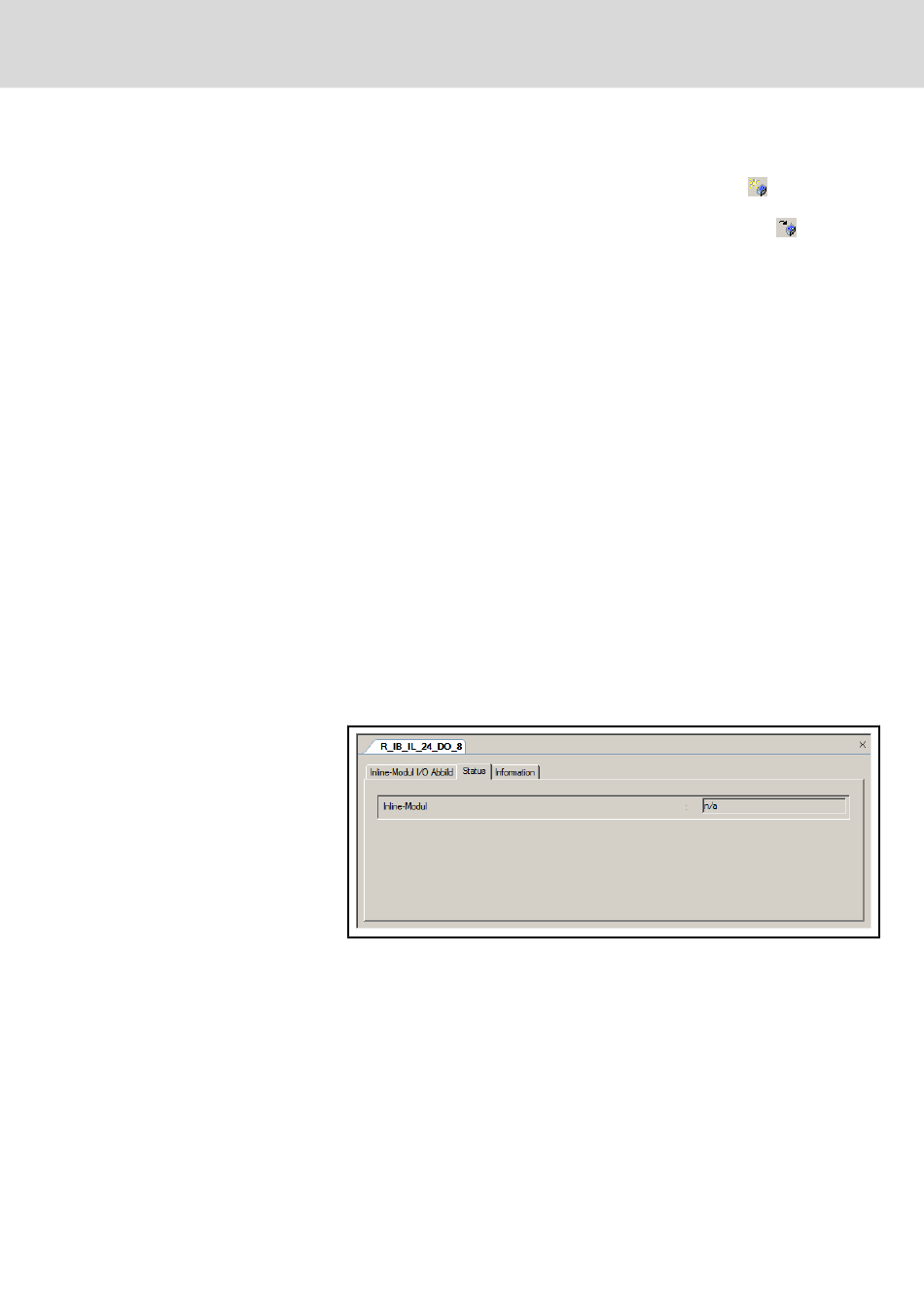

Abb.5-33:
Arbeitsbereich Inline-Status
●
Inline-Modul: Dieser Dialog zeigt Status-Informationen (z. B. "Läuft",
"Läuft nicht (n/a)" des jeweiligen Gerätes
Klicken SIe auf das Register "Information" um die Liste in den Vordergrund zu
bringen.
