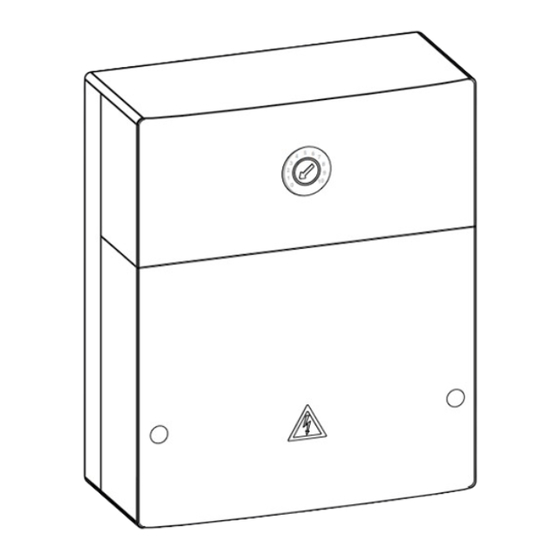

Bosch MP100 Installationsanleitung Für Das Fachhandwerk
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Steuergeräte
  5. MP 100
  6. Installationsanleitung für das fachhandwerk
Bosch MP100 Installationsanleitung Für Das Fachhandwerk

Bosch MP100 Installationsanleitung Für Das Fachhandwerk

Ems 2/ems plus
Vorschau ausblenden Andere Handbücher für MP100:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
MP100
[de] Installationsanleitung für das Fachhandwerk
[en] Installation instructions for skilled labour
[fr]
Notice d'installation pour le professionnel
[cs] Návod k instalaci pro odbornou firmu
[da] Installationsvejledning til installatøren
[el] Οδηγίες εγκατάστασης για τον τεχνικό
[fi]
Asennusohje alan ammattiasentajalle
[fl]
Installatiehandleiding voor de vakman
[it]
Istruzioni d'installazione per i tecnici specializzati
[no] Installasjonsveiledning for autorisert personell
[pl] Instrukcja montażu dla instalatora
[sk] Návod na inštaláciu pre odborných pracovníkov
[sl]
Navodila za montažo
[sv] Installationsanvisning
[tr]
Yetkili Servis İçin Montaj Kılavuzu
5 6
5 6
4
4
7
7
3
3
8
8
2
2
9
9
1
1
10
10
0
0
6 720 808 385-00.1O
2
7
12
17
22
27
32
37
42
47
52
57
62
67
72

Werbung

loading

Verwandte Anleitungen für Bosch MP100

Inhaltszusammenfassung für Bosch MP100

  • Seite 1 6 720 808 385-00.1O MP100 [de] Installationsanleitung für das Fachhandwerk [en] Installation instructions for skilled labour [fr] Notice d'installation pour le professionnel [cs] Návod k instalaci pro odbornou firmu [da] Installationsvejledning til installatøren [el] Οδηγίες εγκατάστασης για τον τεχνικό [fi] Asennusohje alan ammattiasentajalle...
