284/50 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01

6.4.12 Bibliothek

Die Bibliothek ist das Hauptwerkzeug für den Benutzer, mit dem er Elemente in ein
Dokument einfügen kann. Die Bibliothek besteht aus aufklappbaren Ordnern. Jeder
Ordner enthält ein oder mehrere Element(e). Ordner und Elemente werden nach
aktuellem Plan, aktuellem Blatt und aktuell ausgewähltem Element in der Konfiguration
oder der Arbeitsfläche gefiltert. Oben im Fenster befinden sich zwei Symbole, mit denen
zwischen der Ansichtsgröße der Elemente umgeschaltet werden kann.
Um ein Element in ein Dokument einzufügen, muss der Benutzer das Element von der
Bibliothek in die Arbeitsfläche ziehen und dort ablegen.

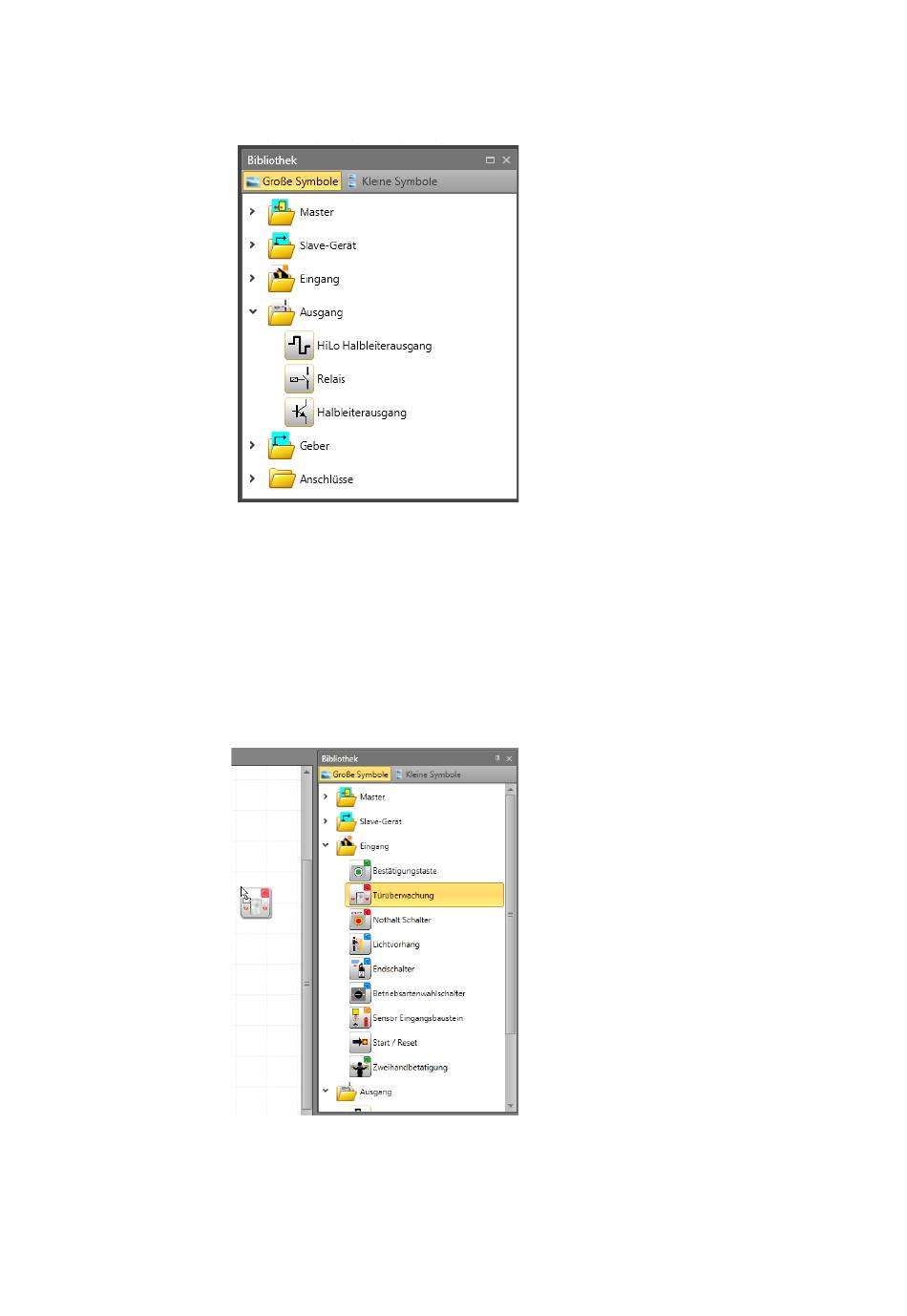

Abb. 30 Hinzufügen eines Elements aus der
Bibliothek in die Arbeitsfläche durch Ziehen
