7-2
Anzeige- und Bedienkomponenten
7.2
Reset-Taster S1 und Stop-LED
Reset-Taster S1
Stop-LED
7.3
Verfügbare Menüebenen
Standard- und Statusanzeigen
.

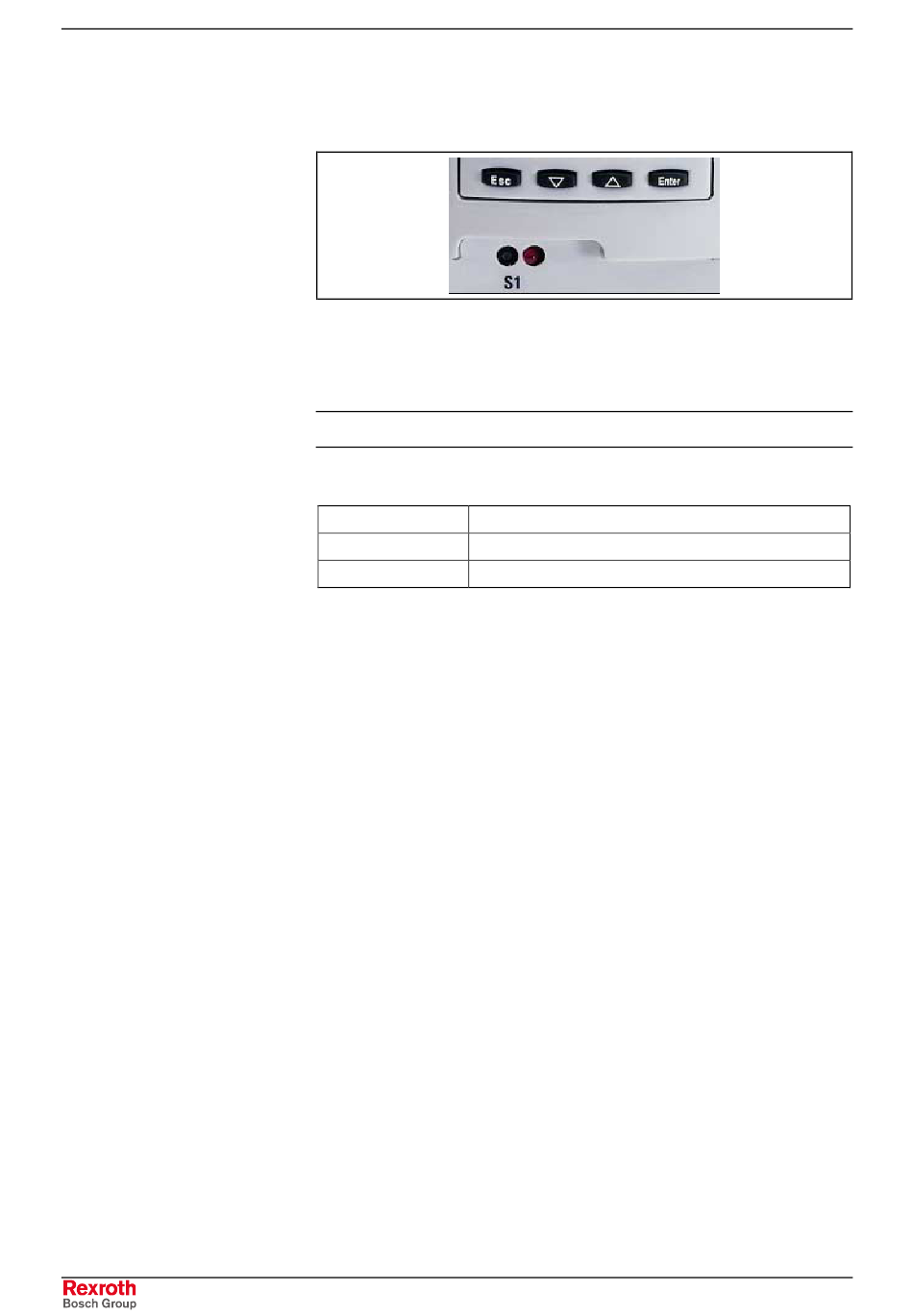

Abb. 7-2:
Stop-LED und versenkter Reset-Taster S1
Setzt die IndraLogic L40 zurück und erzwingt einen Wiederanlauf. Der
Reset-Taster kann nur mit einem Hilfsmittel (z. B. Bleistiftspitze) betätigt
werden.
Hinweis: Ein Reset bricht eine laufende Programmbearbeitung ab!
Die Stop-LED zeigt grundlegende SPS-Zustände an.
LED aus
Normalzustand (Run, SPS-Programm läuft)
LED rot
SPS im STOP
LED blinkt rot
Ausgänge sind gesperrt
Abb. 7-3:
Bedeutung der Stop-LED-Anzeigen
Über das Display und die Bedientasten lassen sich am Gerät
Informationen abrufen und Einstellungen vornehmen. Zur Strukturierung
sind alle Daten in funktionsbezogene Menüebenen untergliedert.
Nach dem Einschalten der IndraLogic L40 erscheint im Display die
Standardanzeige.
Verwenden Sie die Tasten <Up>, <Down>, <Enter> bzw. <Esc>, um
zwischen den einzelnen Menüpunkten und -ebenen zu wechseln.
IndraLogic L40 03VRS
DOK-CONTRL-IC*L40*****-AW02-DE-P
