8B-18 BELEUCHTUNGSSYSTEM

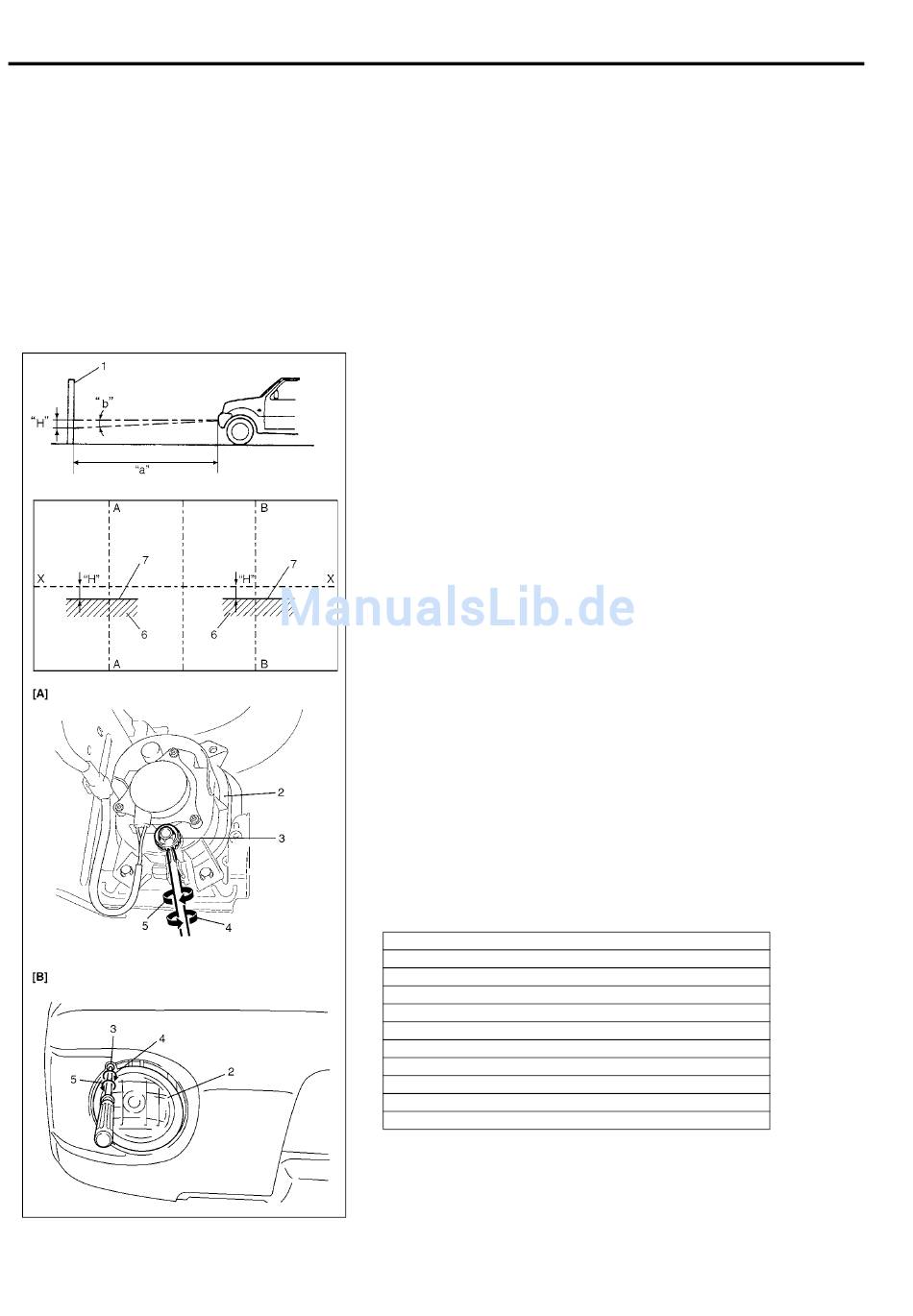

Einstellung Nebelscheinwerfer mit Prüfwand
Grundausrichtung
HINWEIS:
• Falls die gesetzlichen Vorschriften nichts anderes
vorschreiben, die Nebelscheinwerfer wie nachfolgend
einstellen.
• Es wird ein Beispielfall mit einem Scheinwerfer zu
Wand
Abstand
Abfallentfernung des Strahls „H" wird berechnet, wenn
„a" 10 m und der Vorgabewinkel "b" (1,2°) beträgt.
1) Folgende Punkte sicherstellen.
• Das Fahrzeug vor einer einfarbigen Wand (Prüfwand) (1) auf
einem flachen Boden abstellen.
Abstand zwischen Prüfwand und Nebelscheinwerfer
„a": 10m
• Vor dem Vermessen und Einstellen der Scheinwerfer
müssen die Reifen auf den vorschriftsmäßigen Luftdruck
gebracht werden.
• Das Fahrzeug auf und ab wippen, um die Aufhängung zu
stabilisieren.
• Bei dem Einstellvorgang muss sich eine Person auf dem
Fahrersitz befinden.
Fahrergewicht
75 kg
2) Überprüfen, ob der hellste Punkt (5) (Brennpunkt) jeder
Nebelscheinwerferachse, wie in der Abbildung gezeigt,
auftrifft.
Hellster Punkt
Winkel „b": 1.2°(Vorgabe)
Berechneter Abstand „H": ca. 210 mm
3) Wenn nicht richtig eingestellt, dann den Nebelscheinwerfer
durch das Drehen des Einstellrads einstellen.
2. Nebelscheinwerfer
3. Einstellrad
4. Einstellen (nach oben)
5. Einstellen (nach unten)
6. Hellster Punkt
7. Grenzlinie
X-X: Horizontale Mittellinie der Glühlampe des Nebelscheinwerfers
A-A: Vertikale Mittellinie der Glühlampe des linken Nebelscheinwerfers
B-B: Vertikale Mittellinie der rechten Glühlampe des Nebelscheinwerfers
[A]: Typ Einstellrad
[B]: Schraubeneistellung
