Grundfos Control MPC Montage- Und Betriebsanleitung Seite 1114

Descrierea funcţiei de oprire se aplică la toate sistemele de
repompare cu pompe cu turaţie variabilă. Sistemele MPC-S va
avea controlul pornit/oprit pentru toate pompele ca în descrierea
din secţiunea 5. Prezentare generală a variantelor de
H
Start/stop band
H
set
Qmin
Control on/off
Funcţionare normală

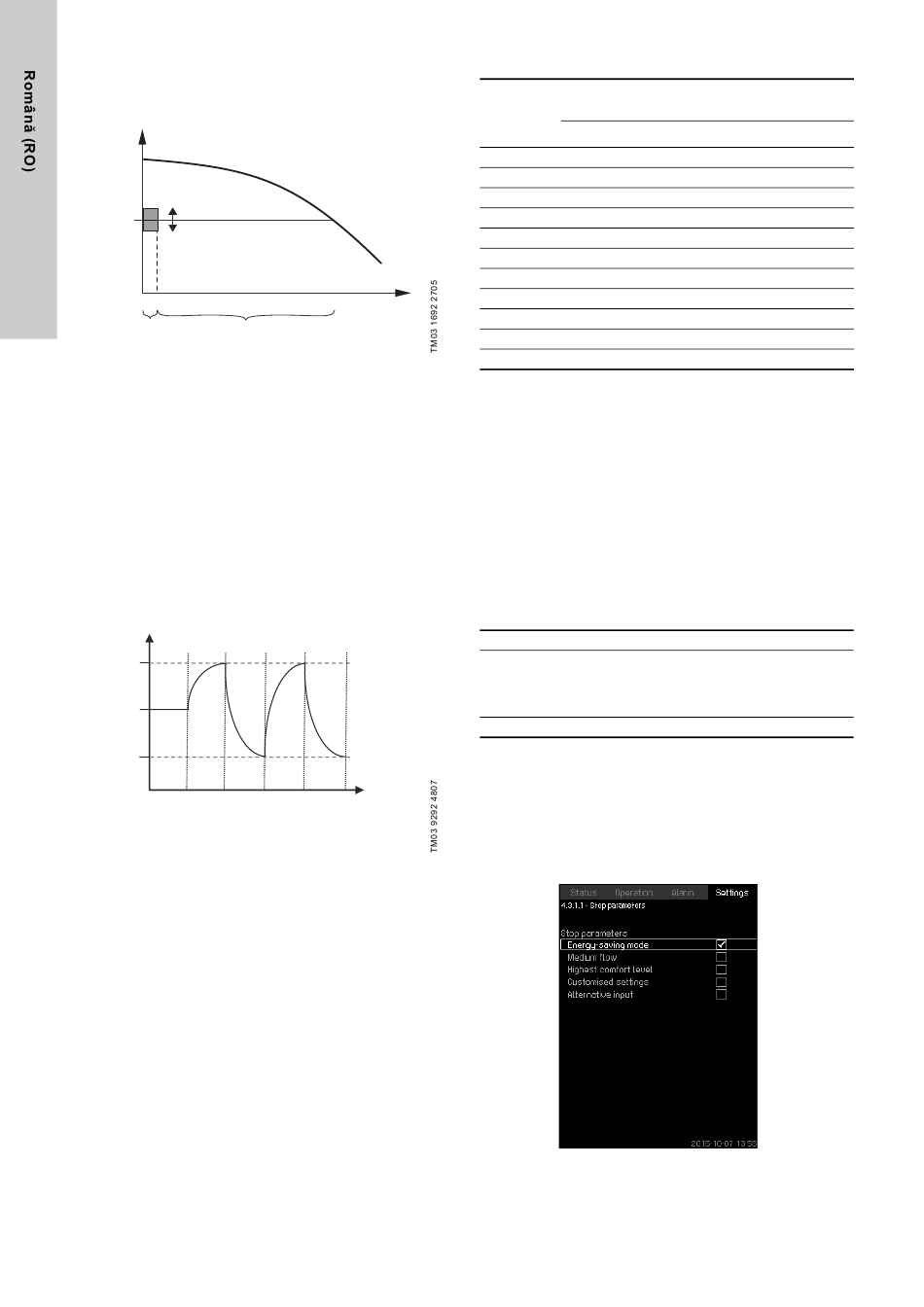

Fig. 65 Start/stop band
Când este activată funcţia de oprire, funcţionarea este
monitorizată continuu pentru a detecta un debit scăzut.
Când CU 352 detectează un debit scăzut sau deloc (Q < Qmin),
se schimbă din funcţionare cu presiune constantă în control on/
off a ultimei pompe în funcţiune.
Înainte de oprire, pompa crește presiunea la valoarea
corespunzătoare H plus (distribulie mai jos de prag / 100) x
set
bandă de start/stop. Pompa este repornită când presiunea este
H minus (100-distribuție sub prag) / 100 x start/stop band.
set
Vezi fig. 66. Banda de start/stop poate fi distribuită de-a lungul
pragului.
H [m]
A B C
Oprire
Pornire
Oprire: H + 0,5 x bandă de start/stop
set
Pornire: H - 0,5 x bandă de start/stop
set
Fig. 66 Funcţionare on/off
Debitul este estimat de către CU 352 când pompa este în
perioada de oprire. Atât timp cât debitul este mai mic decât Qmin,
pompa va merge pornit/oprit. Dacă debitul este mărit la peste
Qmin, pompa revine la funcţionare normală, Hset. Hset este egal
cu pragul programat curent. Vezi secţiunea
Detecţia debitului scăzut
Debitul scăzut poate fi detectat în două moduri diferite:
• măsurării directe a debitului cu un debitmetru sau un senzor
de curgere
• estimării debitului prin măsurarea presiunii şi turaţiei.
Dacă sistemul de pompare nu este conectat la un debimetrul sau
senzor de debit, fuuncția de oprire va folosi funcția estimativă.
Dacă detecţia debitului scăzut este bazată pe estimarea
debitului, este necesar un rezervor cu diafragmă de o anumită
dimensiune şi cu o anumită presiune de preîncărcare.
1114
control.
Q
A: Funcţionare normală
B: Repompare
C: Oprire
B C
Timp [sec]
8.4.4 Setpoint (1.2.2).
Dimensiune rezervor cu diafragmă
Dimensiune recomandată de rezervor cu
Tipul
pompei
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Presiunea de preîncarcare
Hydro MPC-E și -F: 0,7 x prag.
Hydro MPC-S: 0,9 x prag.
Pe timpul fiecărei estimări de debit (la fiecare 2 minute), funcţia
de estimare va deranja presiunea de refulare cu ± 10 % din
pragul programat. Dacă perturbaţia nu este acceptabilă, funcţia
de oprire trebuie să se bazaze pe măsurarea directă cu un
debitmetru sau senzor de curgere.
Poate fi setat debitul minim, adică debitul la care sistemul de
pompare trece pe controlul on/off al ultimei pompe în funcţiune.
Dacă sunt conectate şi debitmetru şi senzorul de curgere,
comutarea pe control on/off este determinată de unitatea care
indică prima debitul scăzut.
Gama de setare
Bandă pornire/oprire: 5-30 %
2-50 % din debitul nominal (Qnom) al
unei dintre pompe. (Poate fi setat doar
Debit min.:
dacă a fost selectată măsurarea directă
a debitului cu ajutorul debitmetrului.)
Distribuție sub prag: 0-100 %.
Setare cu panoul de control
Sistem fără senzor de debit sau debitmetru
• Settings > Secondary functions > Stop function.
• Selectaţi: Enabled.
1. Setați: Start/stop band.
2. Selectaţi: Go to setting of flow stop parameters.
Afișajul de mai jos apare.
Fig. 67 Parametri de oprire
diafragmă [litri]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
