Grundfos Control MPC Montage- Und Betriebsanleitung Seite 1108

8.7.9 Proportional pressure (4.1.7)

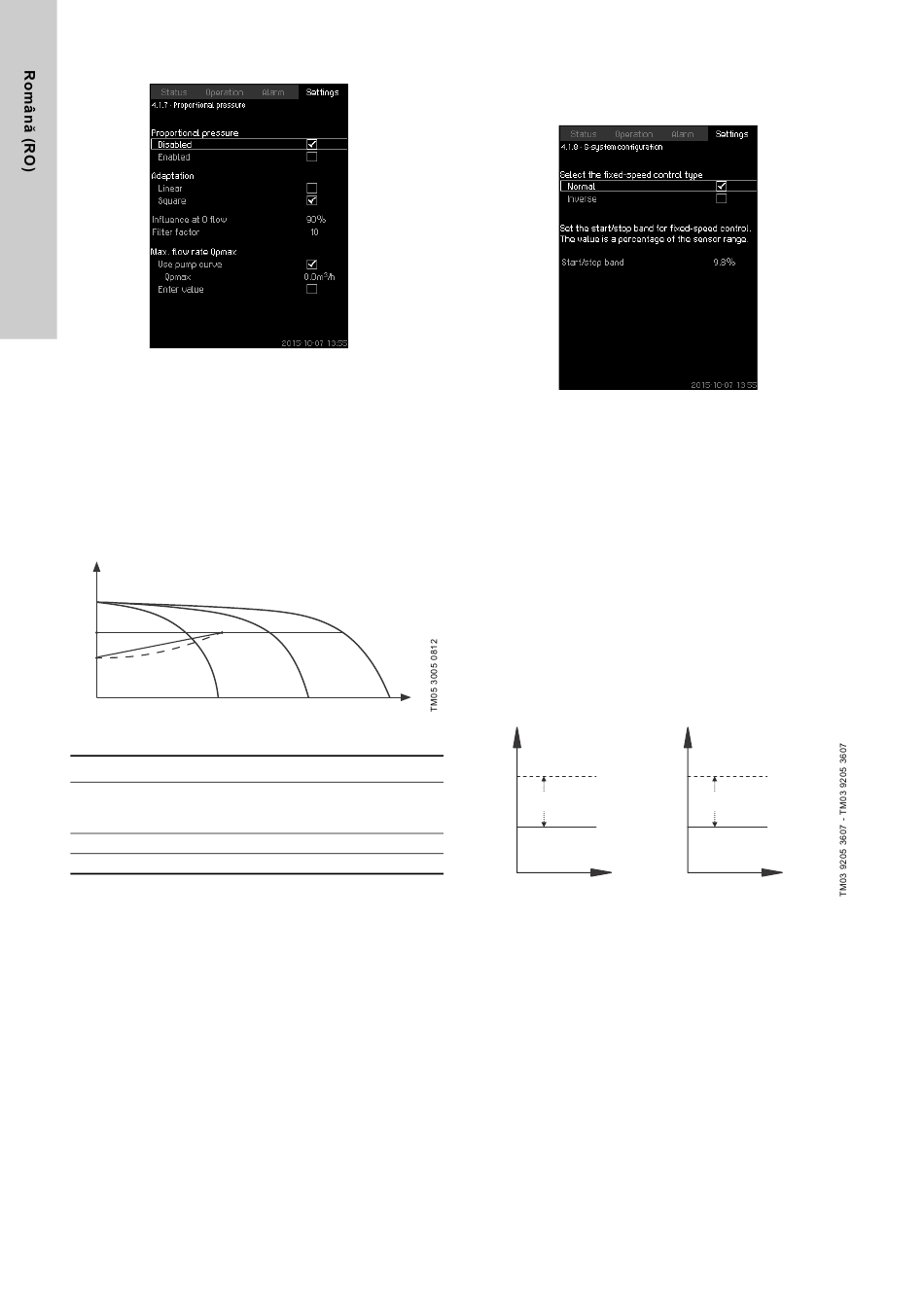

Fig. 47 Proportional pressure
Descriere
Funcţia poate fi activată numai în sisteme cu control al presiunii şi
se adaptează automat la pragul programat setat la debitul curent
pentru a compensa pierderile dinamice de debit. Cum multe
sisteme sunt construite cu capacitate de extra debit, debitul
maxim estimat (Qpmax) poate fi introdusă manual. În sisteme cu
pompe CR, curbele pompei pot fi folosite să se calculeze debitul
maxim la pragul selectat. Factorul de filtrare poate fi setat pentru
prevenirea fluctuației.
Adaptarea poate fi liniară sau pătratică. Vezi fig. 47.
H
C B
A
Fig. 48 Proportional pressure
Poz. Descriere
Presiune la debit 0. Punctul de pornire al controlului
A presiunii proporționale
(influența la debit 0 = x % din prag )
B Qpmax
C Prag programat
Funcţia are trei scopuri:
• de a compensa căderile de presiune
• de a reduce consumul de energie
• de a spori confortul utilizatorului.
Gama de setare
• Selectarea modului de control.
• Influence at 0 flow
• Estimated flow rate
• Filter factor.
Setare cu panoul de control
• Settings > Primary controller > Proportional pressure.
1. Selectaţi: Enabled.
2. Selectaţi:
• Adaptation
• Linear / Square.
3. Setați: Influence at 0 flow.
4. Setați: Filter factor.
5. Selectaţi: Use pump curve / Enter value.
6. Setați Qpmaxdacă selectați Enter value .
1108
Setare din fabrică
Funcția este dezactivată.
8.7.10 S-system configuration (4.1.8)
Fig. 49 S-system configuration
Descriere
Funcţia face posibil să se inverseze controlul pompelor operate
de la reţea (MPC-S). Acest lucru este pentru a se alege dacă
pompele trebuie pornite sau oprite în funcţie de valoarea curentă.
Trebuie setată o bandă de pornire/oprire pentru a se utiliza
această funcţie. Vezi fig. 50.
Normal
O pompă este oprită când valoarea curentă devine mai mare
decât Hset + banda pornire/oprire. Iar o pompă este pornită când
valoarea devine mai mică decât Hset. Vezi fig. 50.
Inverse
O pompă este pornită când valoarea devine mai mare decât Hset
+ banda pornire/oprire. Iar o pompă este oprită când valoarea
devine mai mică decât Hset. Vezi fig. 50.
Normal
Q
H [m]
Pompa se opreşte
Start/stop band
H
set
Grupe de pompe
Timp [sec]
Fig. 50 Control normal şi inversat
Gama de setare
• Selectarea configuraţiei (normal sau inversat).
• Start/stop band.
Setare cu panoul de control
• Settings > Primary controller > S-system configuration.
1. Selectaţi: Normal / Inverse.
2. Setați: Start/stop band.
(setare din fabrică)
Normal.
Inverse
H [m]
Grupe de pompe
Start/stop band
H
set
Pompa se opreşte
Timp [sec]
