8.7.6 Setting of influence function (4.1.3.2)

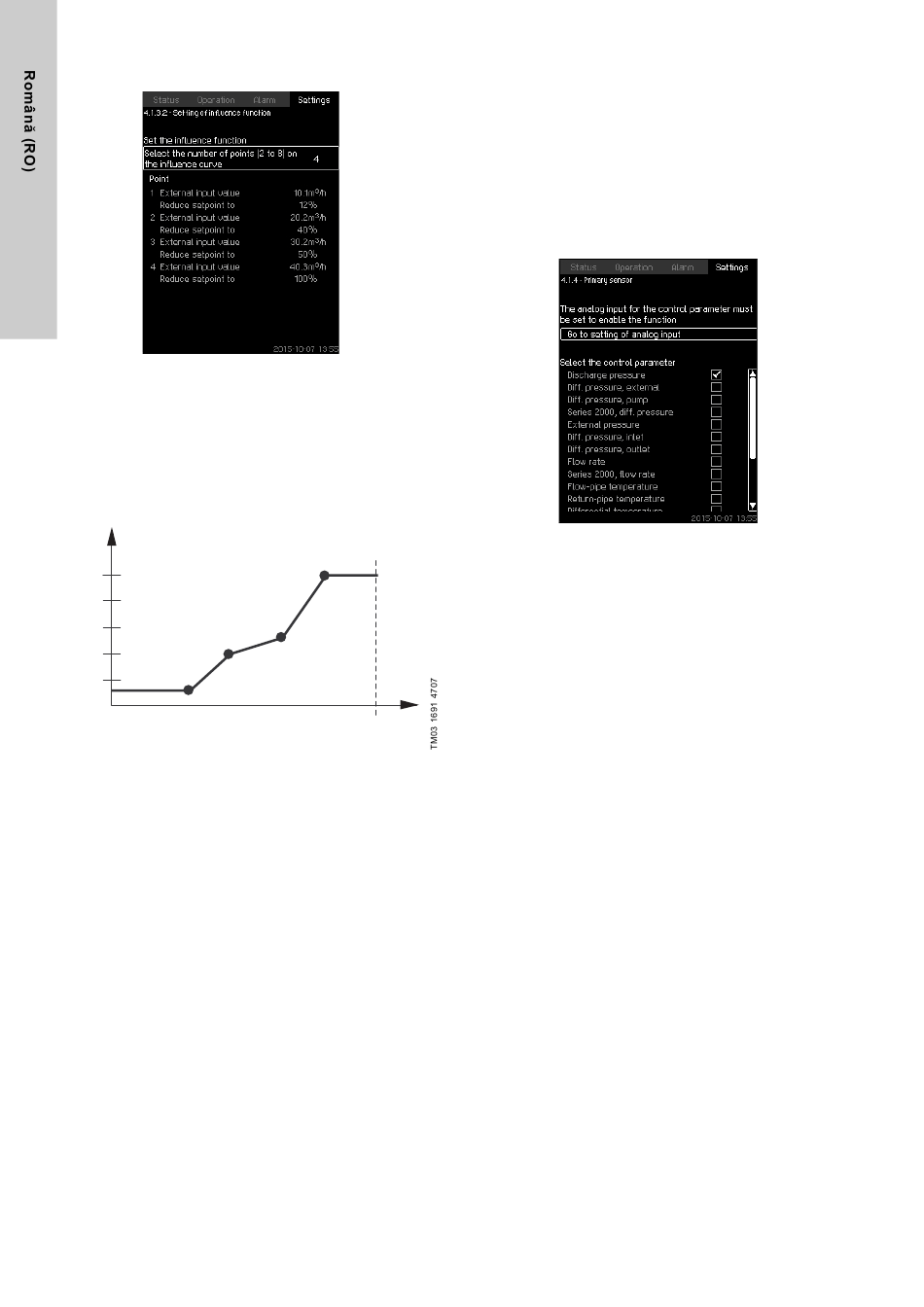

Fig. 42 Setting of influence function
Descriere
Este posibil să selectați legătura între parametrul de măsură care
va influenţa pragul programat şi influenţa dorită ca un procent.
Legătura este setată prin introducerea valorilor într-un tabel cu
maxim opt puncte cu ajutorul panoului de control.
Exemplu:
Influenţa pragului programat [%]
100
80
60
2
40
1
20
Fig. 43 Legătura dintre influenţa pragului programat şi debit
Unitatea de control trasează linii drepte între puncte. O linie
orizontală este trasată de la valoarea minimă a senzorului
3
relevant (0 m /h în exemplu) la primul punct. Acesta este şi cazul
de la ultimul punct la valoarea maximă a senzorului
3
(exemplu 50 m /h).
Gama de setare
Pot fi selectate două până la opt puncte. Fiecare punct conţine
legătura dintre valoarea parametrului care influenţează pragul
programat şi influenţa valorii.
1106
4
3
50
3
Debit [m /h]
Setare cu panoul de control
• Settings > Primary controller > External setpoint influence.
1. Setaţi funcţia de influenţă.
2. Setați numărul de puncte.
3. Setați: External input value. (Punct 1.)
4. Setat ca procent: Reduce setpoint to. (Punct 1.)
5. Repetați pașii 2 pînă la 4 pentru toți parametrii ceruți.
Setare din fabrică
Funcția este dezactivată.
8.7.7 Primary sensor (4.1.4)
Fig. 44 Primary sensor
Descriere
Puteți selecta parametrul de control al sistemului şi setaţi
senzorul pentru a măsura valoarea.
Gama de setare
• Discharge pressure
• Diff. pressure, external
• Diff. pressure, pump
• Series 2000, diff. pressure
• External pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Flow rate
• Series 2000, flow rate
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Return-pipe temp., external
• 0-100 % signal
• Not used.
