8.7.5 External setpoint influence (4.1.3)

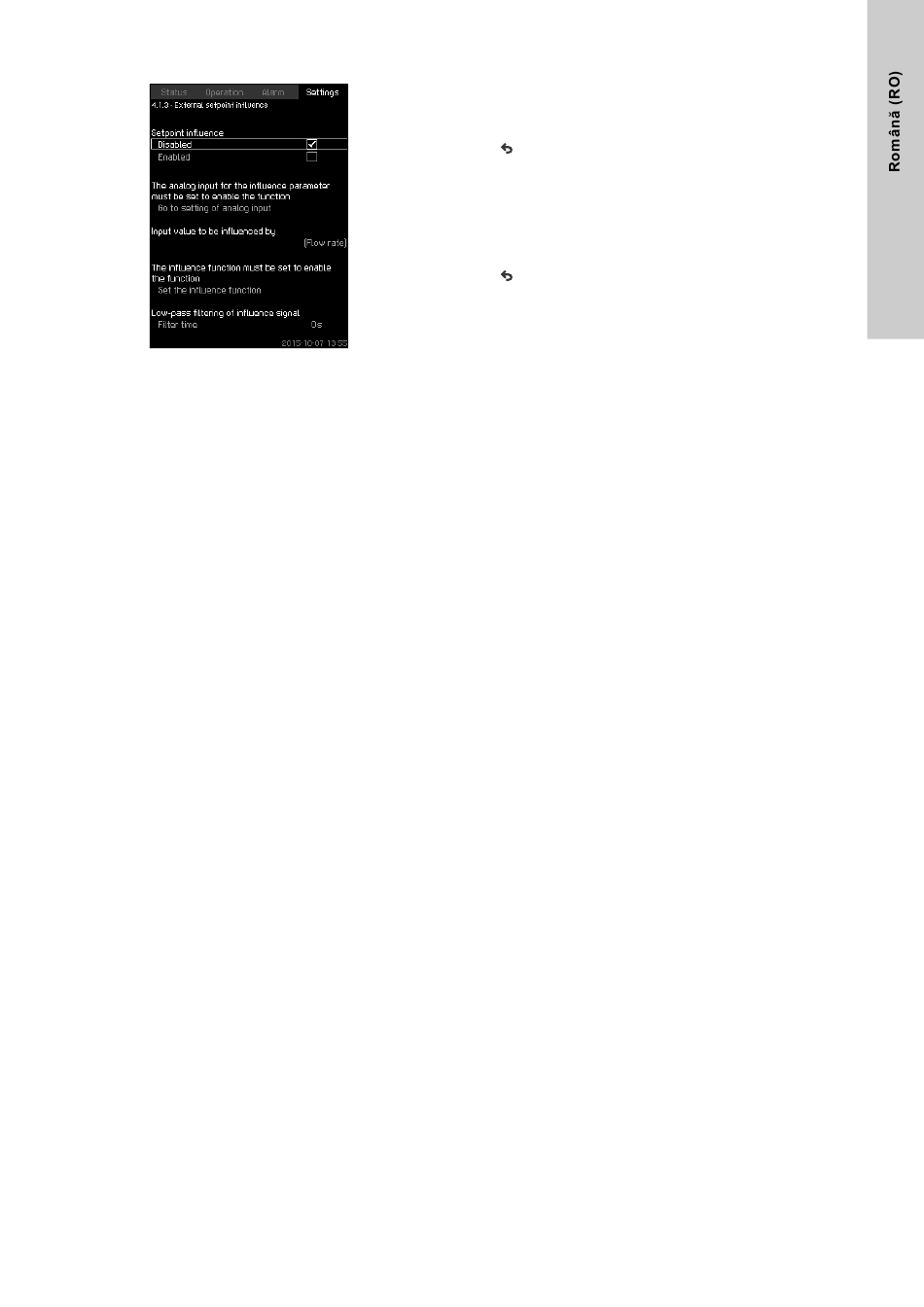

Fig. 41 External setpoint influence
Descriere
Această funcţie face posibilă adaptarea pragului programat prin
influenţarea pragului programat de către parametrii măsuraţi.
În mod obişnuir un semnal analog de la un traductor de debit sau
temperatură, sau un traductor similar. Secțiunea
măsură arată o privire de ansamblu a tipurilor de transmițători și
poziții posibile.
Ca exemplu, pragul programat poate fi adaptat la parametrii care
pot influenţa presiunea de refulare sau temperatura sistemului.
Parametrii care influenţează funcţionarea sistemului sunt indicaţi
ca un procent de la 0 la 100 %. Aceştia pot doar reduce pragul
programat, deoarece influenţa ca un procent împărţit cu 100 este
înmulţită cu pragul programat:
Prag programat curent (SP) =
prag programat selectat x influență (1) x influență (2) x ...
Valorile de influenţă pot fi setate individual.
Un filtru de joasă frecvenţă asigură liniarizarea valorii măsurate
care influenţează pragul programat. Acest lucru rezultă în
modificări stabile a pragului programat.
Gama de setare
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, external
• Diff. pressure, pump
• Flow rate
• Tank level, discharge side
• Tank level, suction side
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Differential temperature.
Setare cu panoul de control
• Settings > Primary controller > External setpoint influence >
Input value to be influenced by.
Apare o listă de parametri disponibili.
1. Selectați parametrul care influențează pragul.
2. .
3. Setaţi funcţia de influenţă.
(Vezi secţiunea 8.7.6.)
4. Setați numărul de puncte.
5. Setați: External input value. (Punct 1.)
6. Setat ca procent: Reduce setpoint to. (Punct 1.)
7. Repetați pașii 4 pînă la 6 pentru toți parametrii ceruți.
8. .
9. Setați ca secunde: Filter time.
10. Selectaţi: Enabled.
Setare din fabrică
Funcția este dezactivată.
