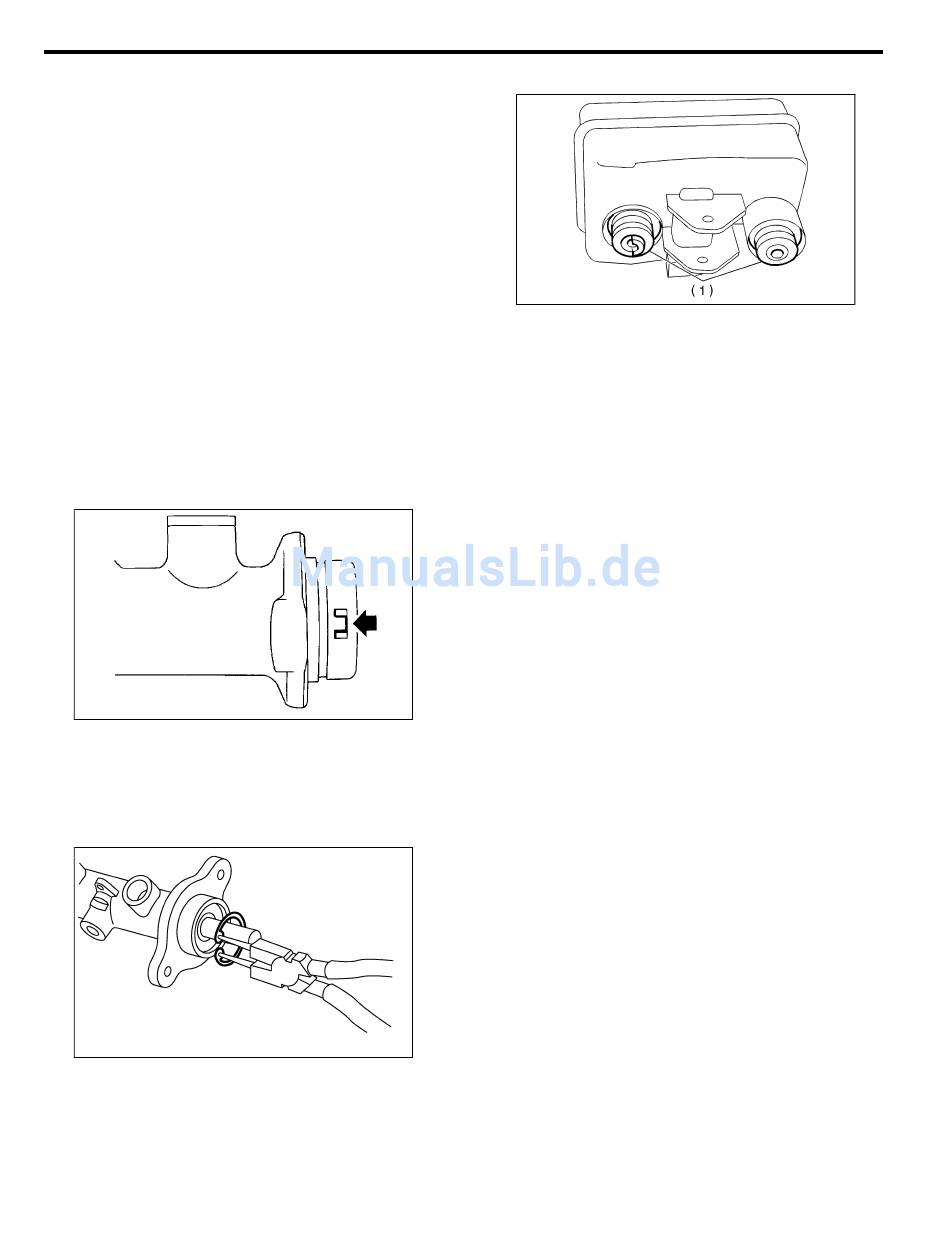

D: ZUSAMMENBAU
1. VORSICHTSMASSNAHMEN ZUM
ZUSAMMENBAU
S405168A0201
1) Nur vorgeschriebene Bremsflüssigkeit verwen-
den.
2) Die Zylinderinnenwand, die Kolben und die Kap-
pen müssen absolut sauber sein.
3) Beim Zusammenbau stets darauf achten, daß die
Teile nicht beschädigt, verkratzt oder verschmutzt
werden.
4) Teile nicht fallen lassen. Teile, die versehentlich
heruntergefallen sind, nicht wieder verwenden.
2. MONTAGEVERFAHREN
1) Kolben einbauen:
Die Innenwand des Zylinders und die Kolben mit der
vorgeschriebenen Bremsflüssigkeit einölen und die
Kolben in den Zylinder einbauen.
2) Einbau des Zylinderstifts:
3) Die Klaue hineindrücken und den Kolbenhalter in
den Geberzylinder einbauen. (Ohne VDC)
4) Sicherungsring mit Zange in die Ringnut einset-
zen. (Mit VDC)
VORSICHT:
Sicherstellen, daß der Ring fest in der Nut gesetzt
wird.
GEBERZYLINDER
S405168A02
S405168A0202
S4M0124
B4M2287
BR-53
5) Dichtung am Ausgleichbehälter anbringen.
(1)
Dichtung
6) Mit einem Dorn den Stift eintreiben, mit dem der
Ausgleichbehälter am Geberzylinder befestigt wird.
Bremse
B4M1450C
