3.3.6 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
Roboterabmessungen

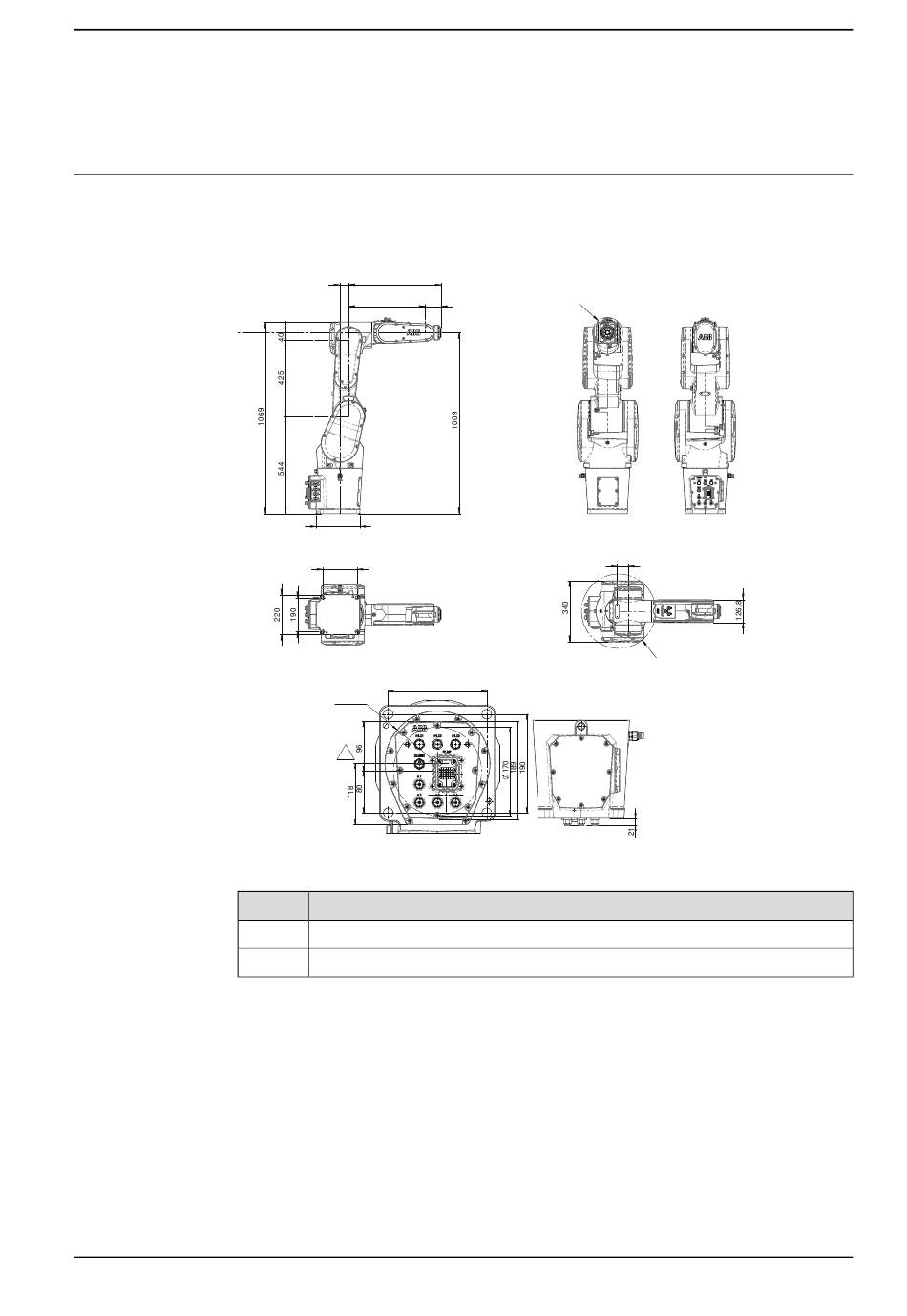

Die Abbildung zeigt die Abmessungen des Roboters.
Wichtigste Abmessungen von IRB 1300-11/0.9
xx1900001331
Pos.
A
B
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
3.3.6 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
50 515
425 90
240,6
190
190
R101,5
Beschreibung
Drehradius: R84
Drehradius: R207
