Messen Sie den Ölstand, indem Sie zwei

gebogene Kabelbinder in die Öleinfüll-

/Entlüftungsöffnungen stecken.

Nach dem Einfüllen des Öls kann der Öl-

stand auf der Seite der Entlüftungsöffnung

weiter ansteigen, bis der Ölstand im Getrie-

be ausgeglichen ist. Warten Sie, bis das Öl

nicht mehr ansteigt, bevor Sie den Ölstand

Vergewissern Sie sich, dass die Enden der

Kabelbinder vollständig in den Getriebe-

hohlraum eingeführt sind, d. h. bis zum

Boden der in der Abbildung gelb markierten

Bohrungen reichen. Sie können versuchen,

die Kabelbinder nach dem Einführen zu

drehen. Wenn sie sich blockiert anfühlen

und nicht frei gedreht werden können, sind

sie richtig eingesetzt.

Vergewissern Sie sich, dass der gemesse-

ne Ölstand innerhalb des Höhenbereichs

von 5 mm bis 15 mm an den Enden der

Kabelbinder liegt.

Das Öl muss rund um die Enden des Kabel-

bands sichtbar sein und darf nicht ungleich-

mäßig an den Seiten des Kabelbinders

Setzen Sie die Ölstopfen wieder ein.

5.4.1 Austausch des Sockels

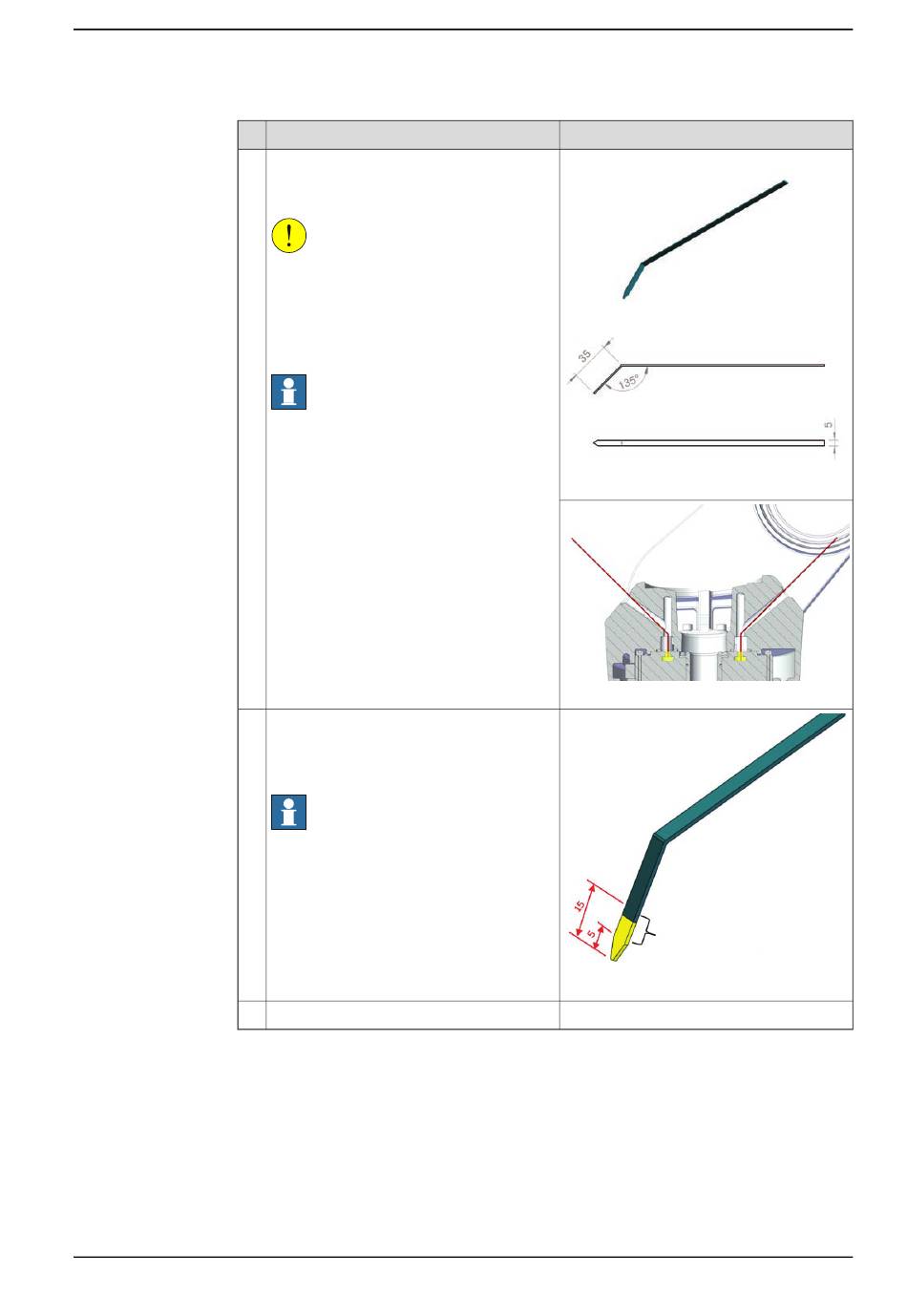

Biegespezifikation der Kabelbinder

xx2400000882

xx2400000881

xx2400000883

Anzugsdrehmoment: 10 Nm

Fortsetzung auf nächster Seite
