5 Reparatur
5.7.3 Austauschen des Getriebes, Achse 3
Fortsetzung
5
Prozessnabe entfernen (mit Magnetventil)
Beachten Sie, dass dieses Verfahren nur für Roboter mit Magnetventil gilt (Option
3303-3).
1
Fortsetzung auf nächster Seite
710

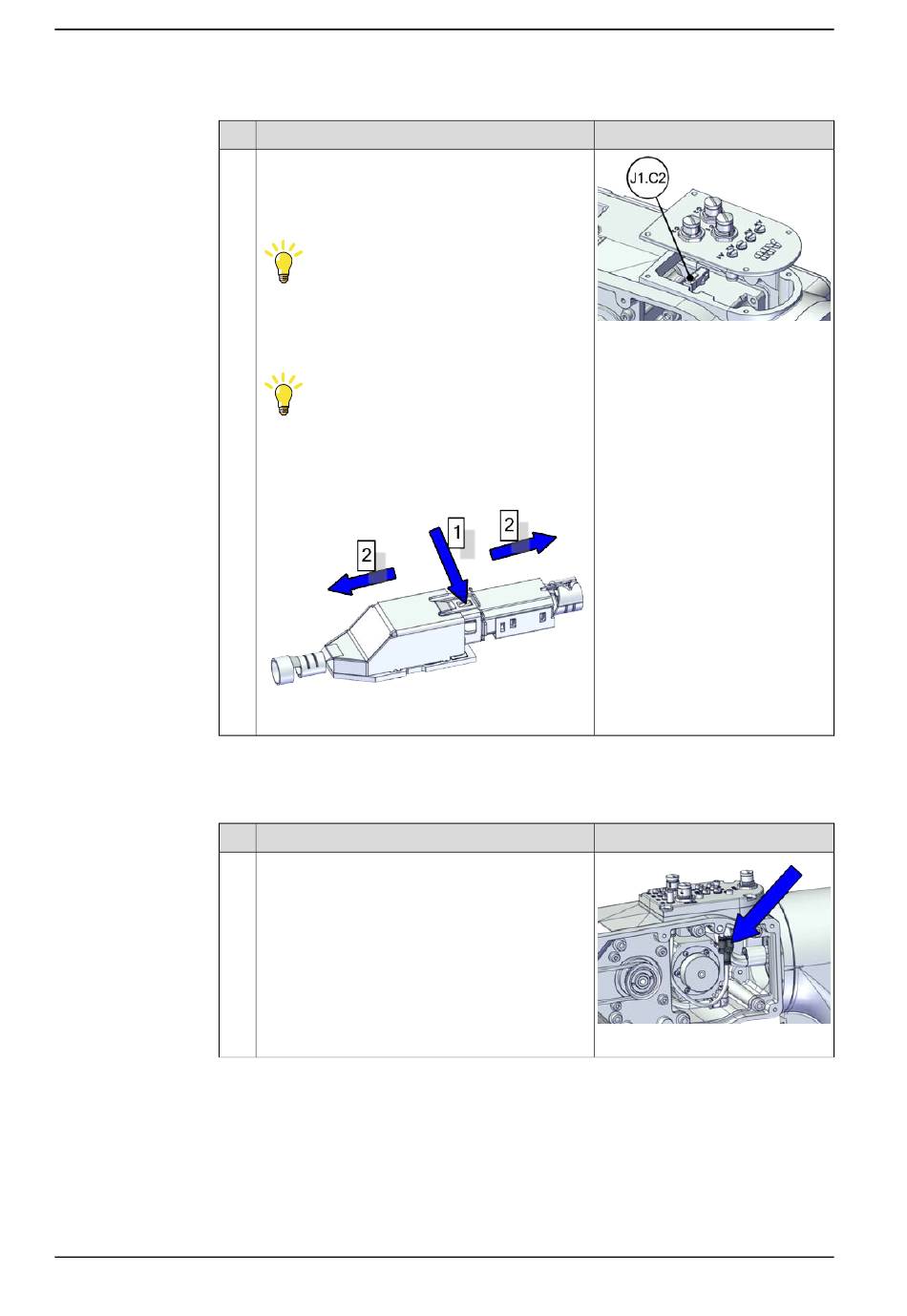

Aktion
Für Roboter mit Ethernet-Verkabelung
Greifen Sie an der Prozessnabe auf den Verbinder
zu und trennen Sie ihn.
•
J1.C2
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Tipp
So trennen Sie den J2.C2-Verbinder (bei Ethernet-
Verkabelung) ab: Drücken Sie auf die Klemme (1)
des Steckverbinders und schieben Sie diesen
nach vorn (2).
xx1800002943
Aktion
Trennen Sie den Y-förmigen Steckverbinder.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001540
Hinweis
xx2300001370
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
