5 Reparatur

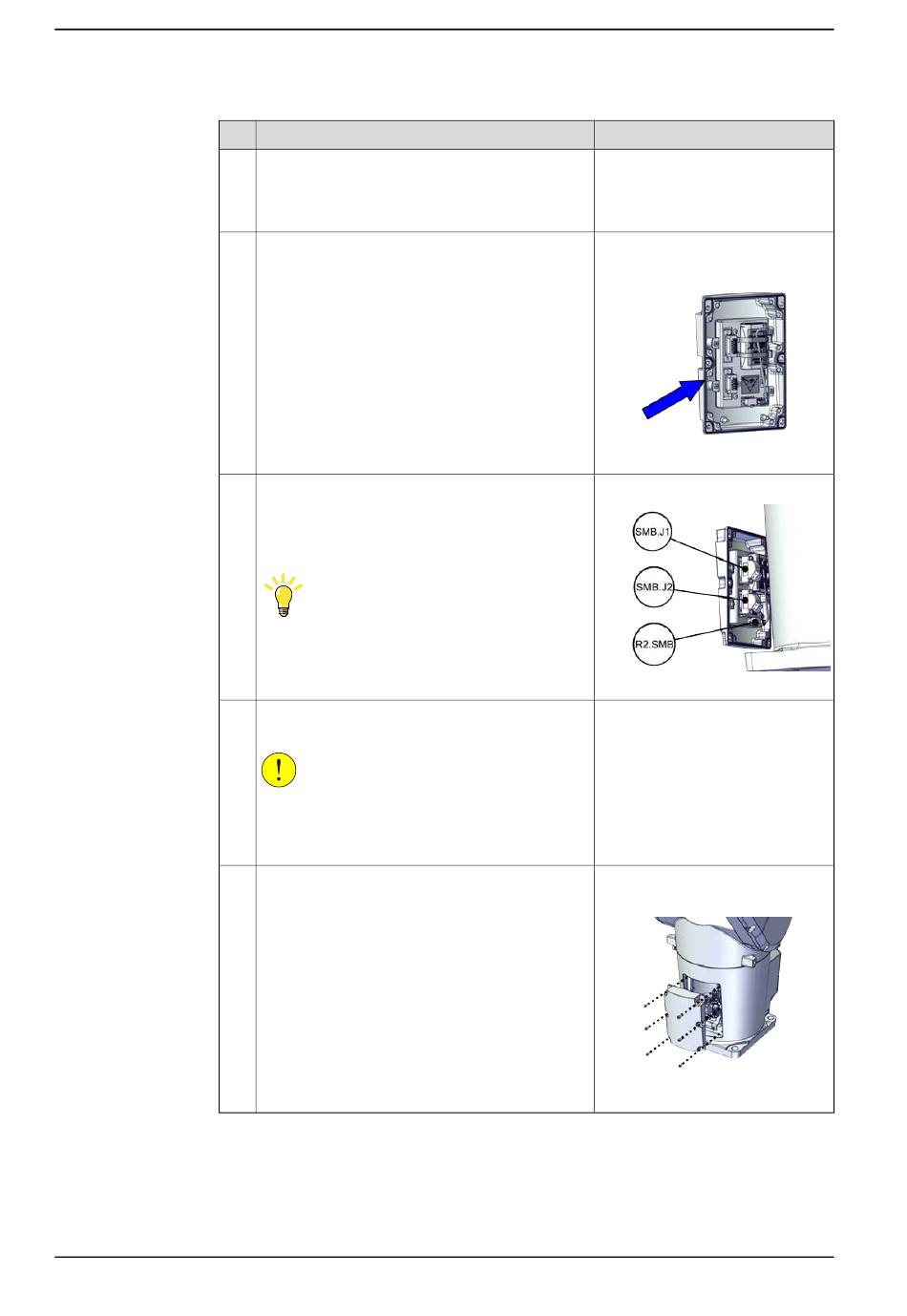

5.3.1 Austauschen des Kabelpakets
Fortsetzung
2
3
4
5
6
Fortsetzung auf nächster Seite
218
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Für Roboter mit Schutzklasse IP67 (Option 3350-
670)
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Für Roboter mit Schutzart Foundry Plus (Option
3352-10).
Überprüfen Sie die Dichtung.
Bei Beschädigung austauschen.
Schließen Sie die Steckverbinder an.
•
SMB.J1
•
SMB.J2
•
R2.SMB
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Bringen Sie die SMB-Abdeckung wieder am So-
ckel an.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Dichtung für SMB-Abdeckung:
3HAC067820-001
xx2000002508
Anzugsdrehmoment: 0,3 Nm
xx2000001504
Schraube: M4x10 12.9 Lafre (6 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001503
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
