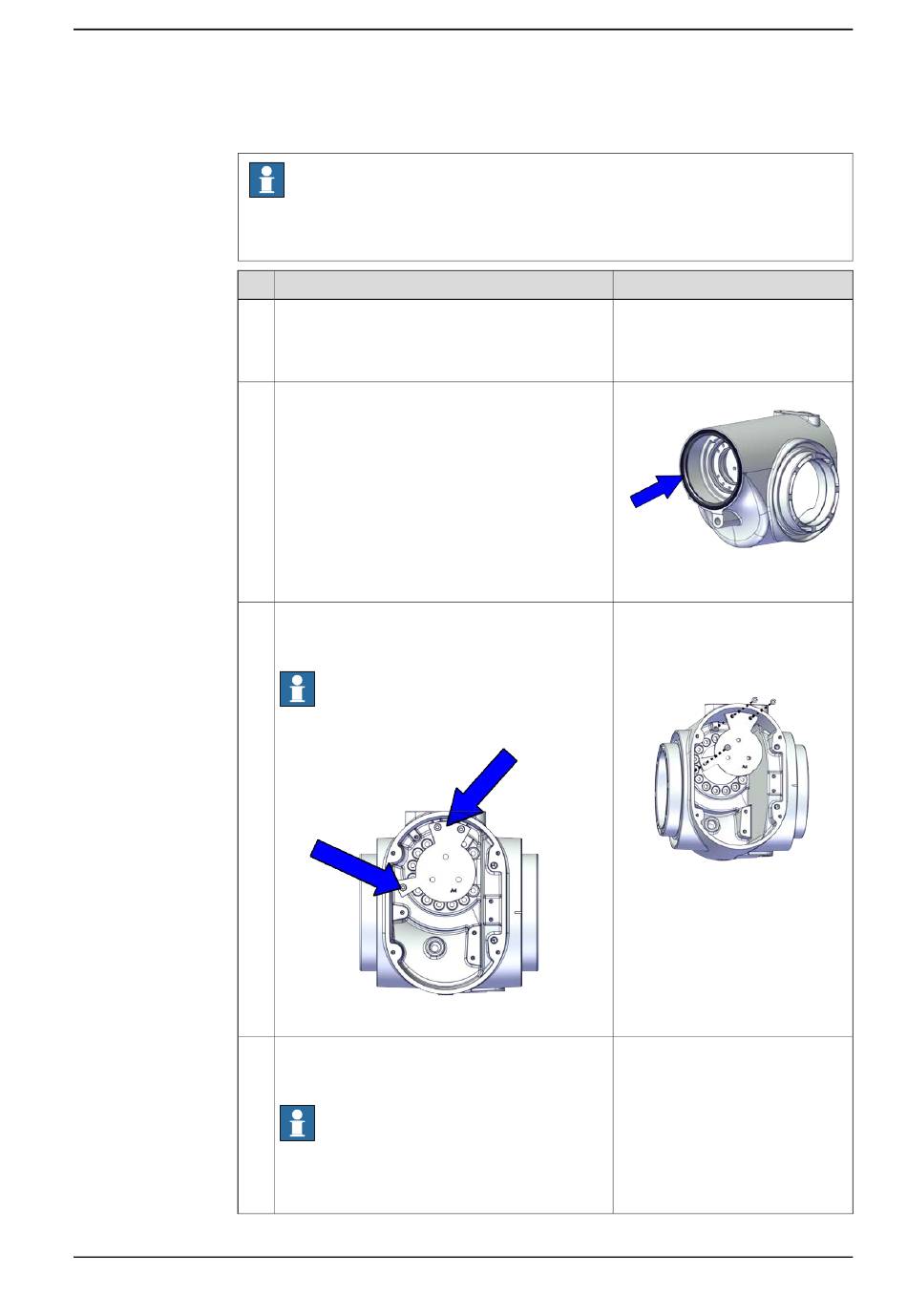

Überprüfen Sie die Radialdichtung am Gehäuse
1
2
3
4
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Hinweis
Diese Prozedur ist gültig für Roboter mit:
•
Schutzart Clean Room (Option 3351-4)
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Überprüfen Sie die Radialdichtung am Gehäuse.
Bei Beschädigung wie unten beschrieben austau-
schen.
Montieren Sie die Ösenplatte des Dichtungsmon-
tagewerkzeugs Achse 4 mit drei M4x10-Schrau-
ben im Gehäuse.
Hinweis
Beachten Sie die Lage der Ösen.
xx2000002485
Tragen Sie beim Einsetzen der Radialdichtung
etwas Schmierfett auf die Dichtungslippe auf und
wischen Sie sie abschließend ab.
Hinweis
Stellen Sie für Clean Room-Roboter sicher, dass
kein Schmierfett auf die Dichtungsnute aufgetra-
gen wird.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5.5.3 Austausch von Rohr und Kippgehäuse
Hinweis
xx2000002483
Ösenplatte des Dichtungsmontage-
werkzeugs von Achse 4, enthalten
in Spezialwerkzeugsatz für
IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002484
Fett: 3HAC029132-001
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
501
