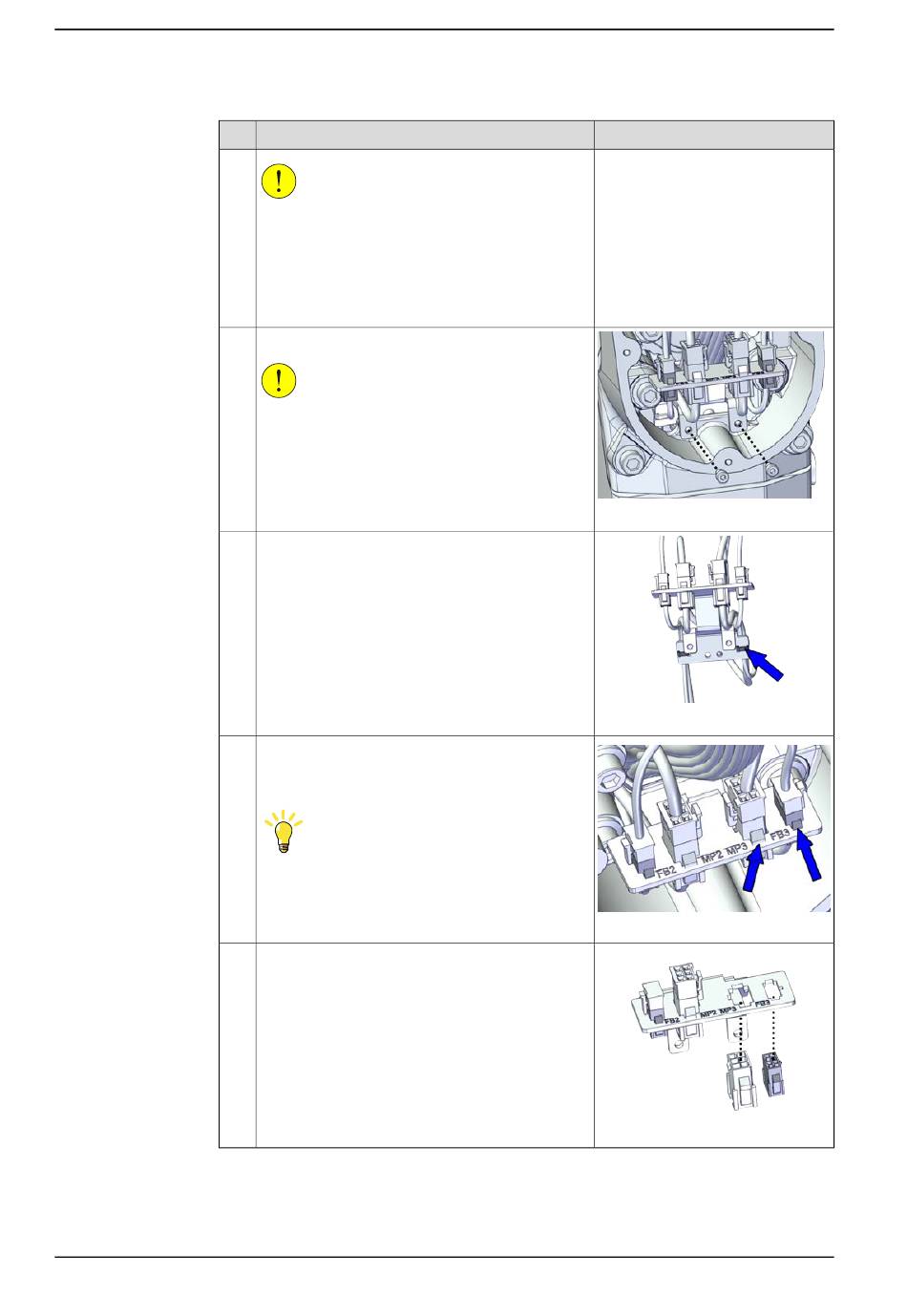

5.6.3 Austausch des Motors Achse 3
Fortsetzung
2
3
4
5
6
Fortsetzung auf nächster Seite
582
Aktion
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Entfernen Sie die Anschlussplatte.
VORSICHT
Achten Sie auf die an der Anschlussplatte ange-
brachten Kabel! Sie können die Anschlussplatte
erst dann vollständig entfernen, wenn die Verbin-
der abgenommen sind, wie Sie im folgenden
Schritt sehen.
Durchschneiden Sie den Kabelbinder.
Trennen Sie folgende Steckverbinder:
•
FB3
•
MP3
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Lösen und trennen Sie die männlichen Verbinder-
köpfe von der Anschlussplatte.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
171.
xx2000001548
xx2000001620
xx2000001619
xx2000001621
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
