5 Reparatur

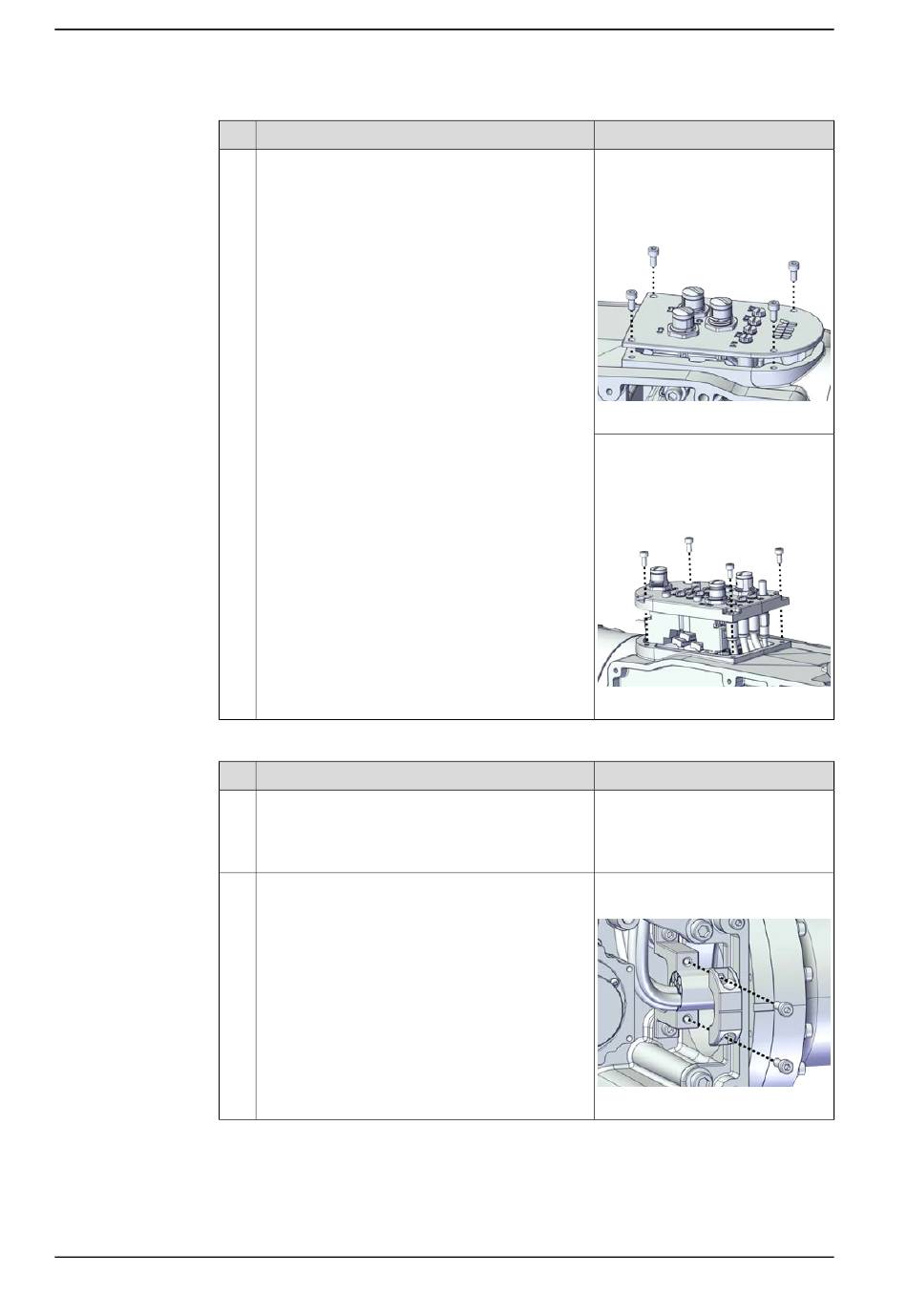

5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Fortsetzung
5
Sichern des Kabelpakets im Rohr
1
2
Fortsetzung auf nächster Seite
452
Aktion
Bauen Sie die Prozessnabe wieder ein.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Montieren Sie zuerst die erste halbrunde Halte-
rung, um das Kabelpaket wieder zu befestigen.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Nicht gültig für Roboter mit Ma-
gnetventil (3303-3)
Schraube: M4x8 12.9 Lafre (4 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001538
Gültig für Roboter mit Magnetven-
til (3303-3)
Schraube: M4x12 12.9 Lafre (4 St.)
Anzugsdrehmoment: 2,6 Nm
xx2300001372
Hinweis
Schraube: M4x12 12.9 Lafre (2 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001748
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
