Sichern des Kabelpakets im Rohr
1
2
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion
Für Roboter mit Schutzklasse IP67 (Option 3350-
670)
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Für Roboter mit Schutzart Foundry Plus (Option
3352-10).
Überprüfen Sie die Dichtungsschrauben.
Bei Beschädigung austauschen.
Bauen Sie die Prozessnabe wieder ein.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Montieren Sie zuerst die erste halbrunde Halte-
rung, um das Kabelpaket wieder zu befestigen.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.

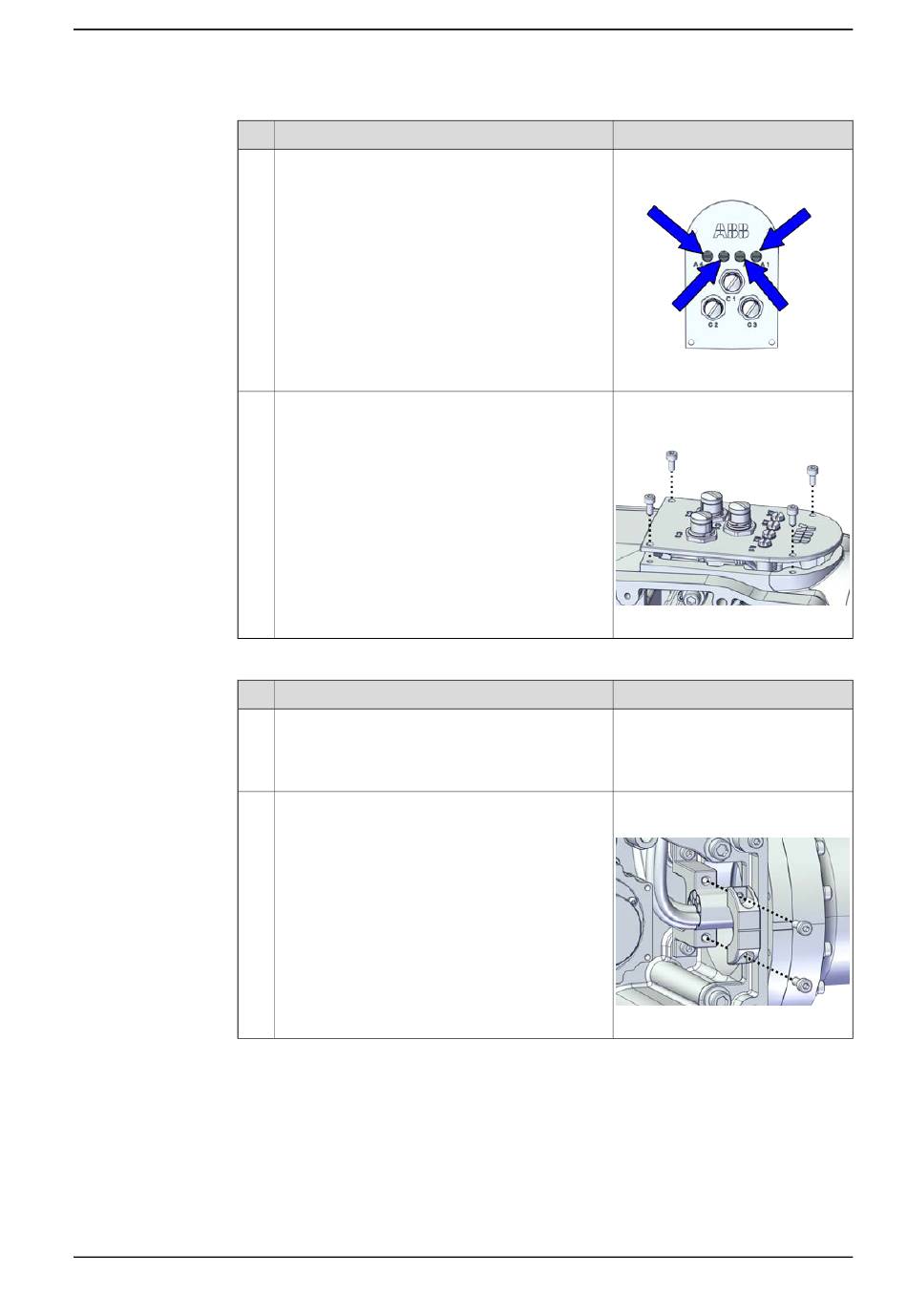

5.5.3 Austausch von Rohr und Kippgehäuse
Hinweis
Dichtungsschraube: 3HAC032050-
001
xx2000002513
Schraube: M4x10 12.9 Lafre (4 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001538
Hinweis
Schraube: M4x12 12.9 Lafre (2 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001748
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
