Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion

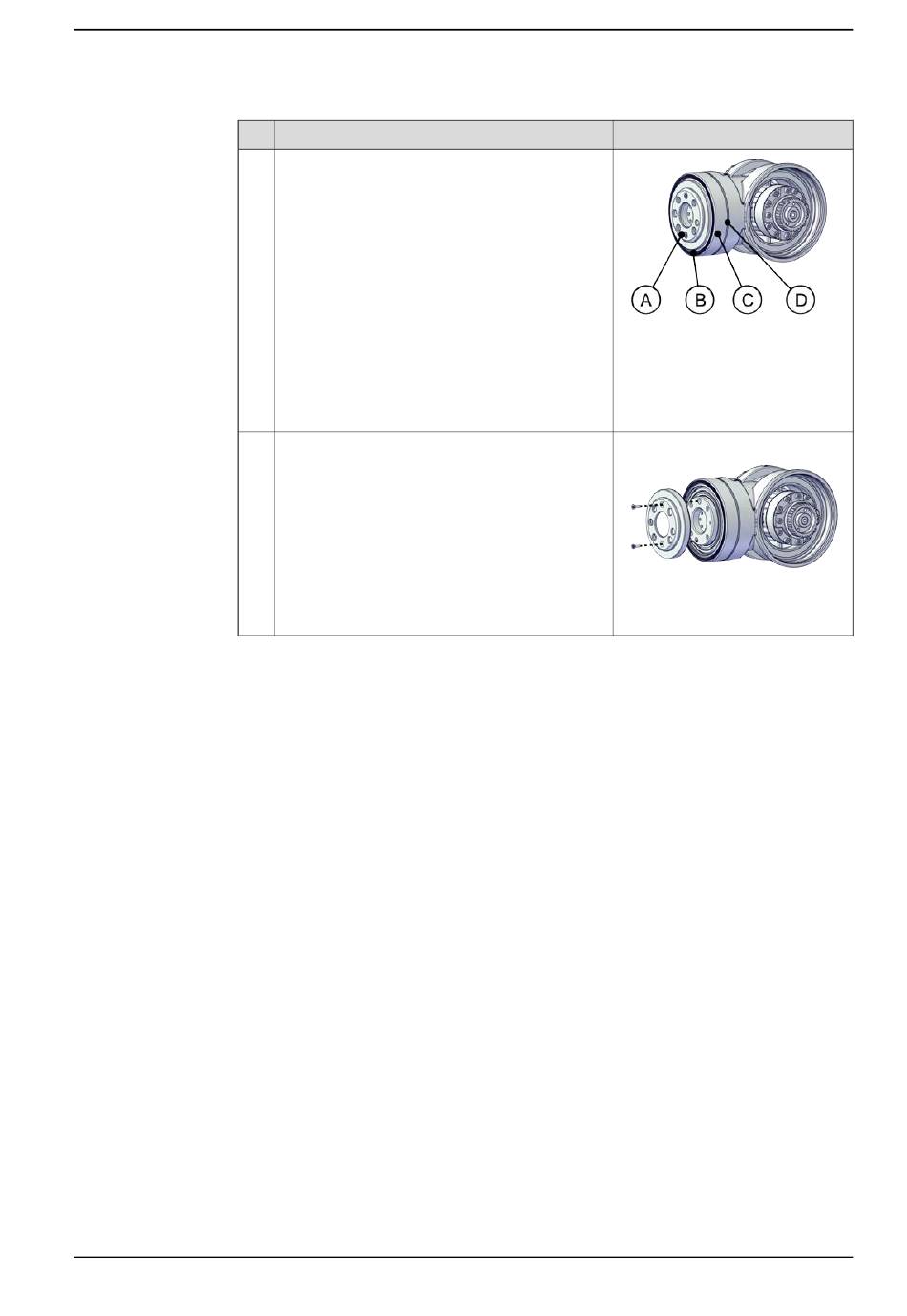

Überprüfen Sie die Dichtung an der Kippgehäuse-
einheit.
Der Dichtungssatz enthält eine Innenringabde-
ckung (A), eine Radialdichtung (B), eine Außen-
ringabdeckung (C) und eine Dichtung (D).
Tauschen Sie das beschädigt Teil wie unten be-
schrieben aus:
•
Wenn der Innenring beschädigt ist, fahren
Sie fort mit 3.
•
Wenn die Radialdichtung beschädigt ist,
fahren Sie fort mit 4.
•
Wenn der Außenring beschädigt ist, fahren
Sie fort mit 5.
•
Wenn die Dichtung beschädigt ist, fahren
Sie fort mit 6.
Entfernen Sie den alten Innenring und montieren
Sie den neuen mit zwei M3x8-Senkschrauben.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5.5.3 Austausch von Rohr und Kippgehäuse
Hinweis
xx2000002489
xx2000002490
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
