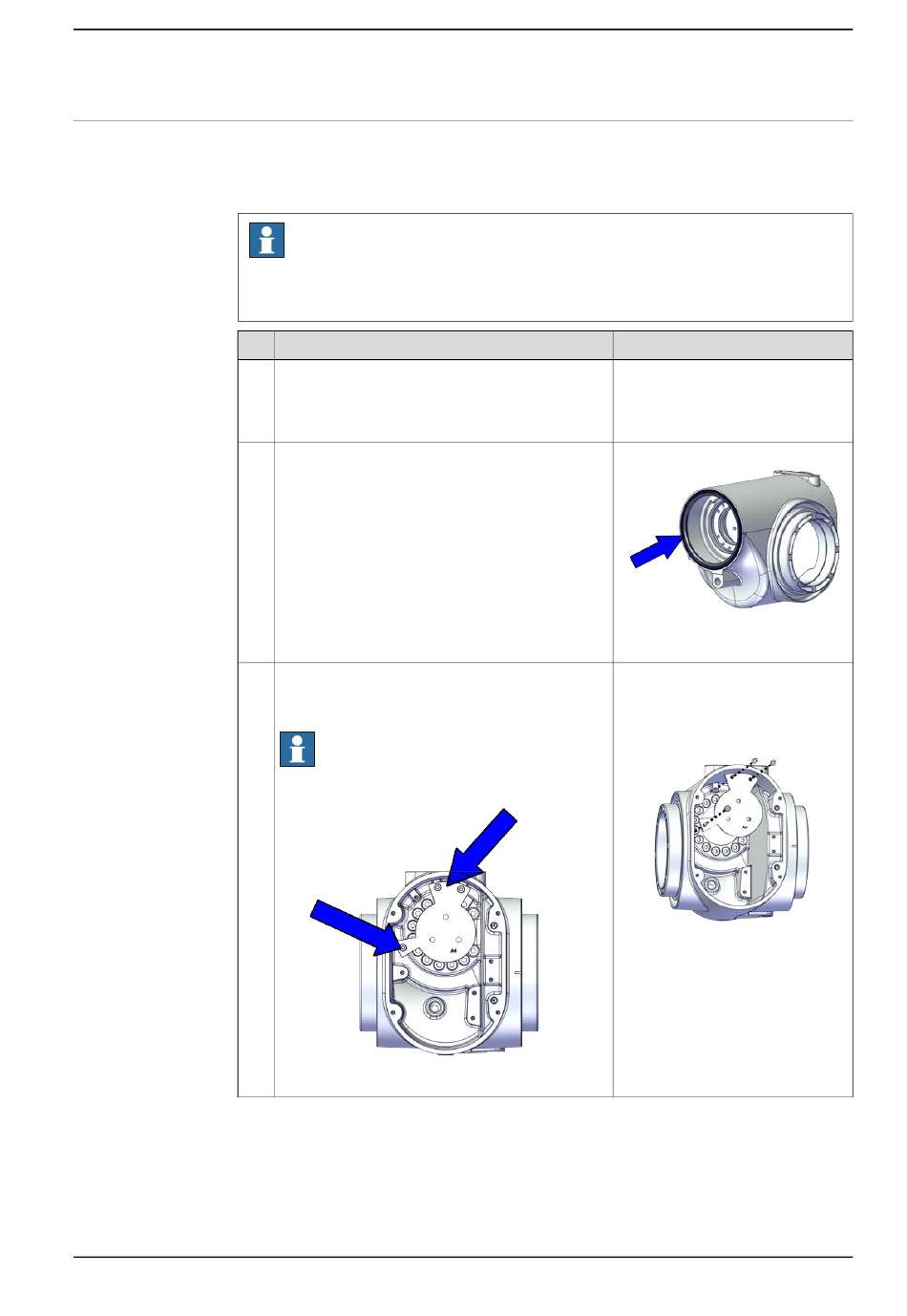

Wiederanbringen des Gehäuses
Bringen Sie das Gehäuse wie folgt wieder an.
Überprüfen Sie die Radialdichtung am Gehäuse
1
2
3
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Hinweis
Diese Prozedur ist gültig für Roboter mit:
Schutzart Clean Room (Option 3351-4)
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Überprüfen Sie die Radialdichtung am Gehäuse.
Bei Beschädigung wie unten beschrieben austau-
schen.
Montieren Sie die Ösenplatte des Dichtungsmon-
tagewerkzeugs Achse 4 mit drei M4x10-Schrau-
ben im Gehäuse.
Hinweis
Beachten Sie die Lage der Ösen.
xx2000002485
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx2000002483
Ösenplatte des Dichtungsmontage-
werkzeugs von Achse 4, enthalten
in Spezialwerkzeugsatz für
IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002484
Fortsetzung auf nächster Seite
427
