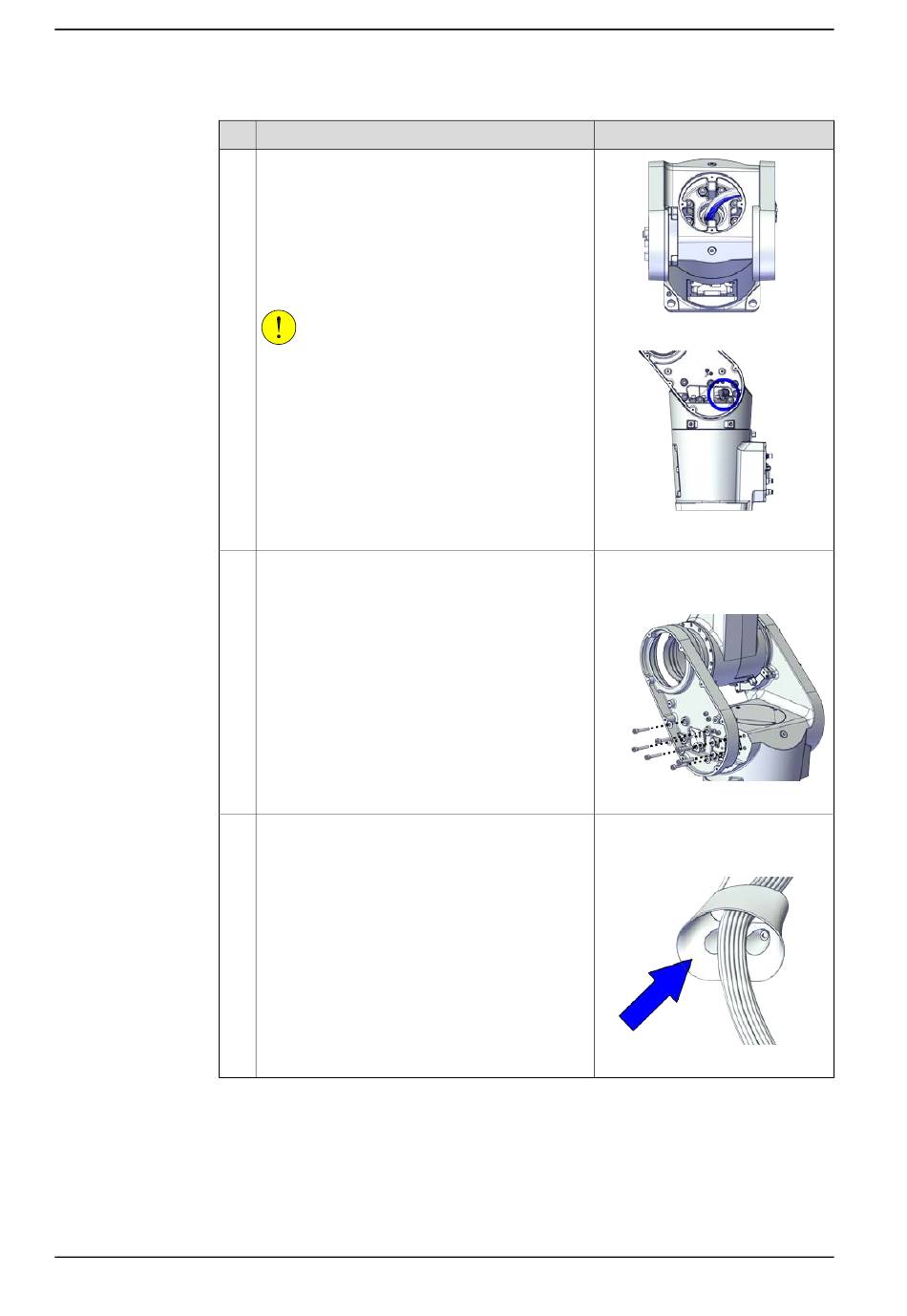

5.7.2 Austauschen des Getriebes, Achse 2
Fortsetzung
5
6
7
Fortsetzung auf nächster Seite
680
Aktion
Führen Sie das Kabelpaket durch die Schwenk-
werk-Halterung.
Stellen Sie Folgendes sicher:
•
Die Luftschläuche zeigen im Hohlrohr des
Getriebes Achse 1 zur SMB-Seite.
•
Das Kabelpaket wird aus der Öffnung ne-
ben der Sockelrückseite herausgeführt; in
der Abbildung eingekreist.
VORSICHT
Achten Sie darauf, dass keine Kabel oder
Schläuche verdreht oder angespannt werden.
Verlegen Sie sie ggf. neu.
Bringen Sie die Schwenkwerk-Halterung wieder
an.
Tragen Sie Fett auf den Kabelschutz Achse 2 auf
und schieben Sie ihn über den Kabelbaum.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001745
xx2000001747
Schraube: M8x40 12.9 Gleitmo
603+Geomet 500 (7 St.)
Anzugsdrehmoment: 39 Nm±3%
xx2000001684
Fett: 3HAC029132-001
Kunststoffkabelschutz, Achse 2:
3HAC067816-001
xx2000001567
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
