5 Reparatur
5.7.2 Austauschen des Getriebes, Achse 2
Fortsetzung
5

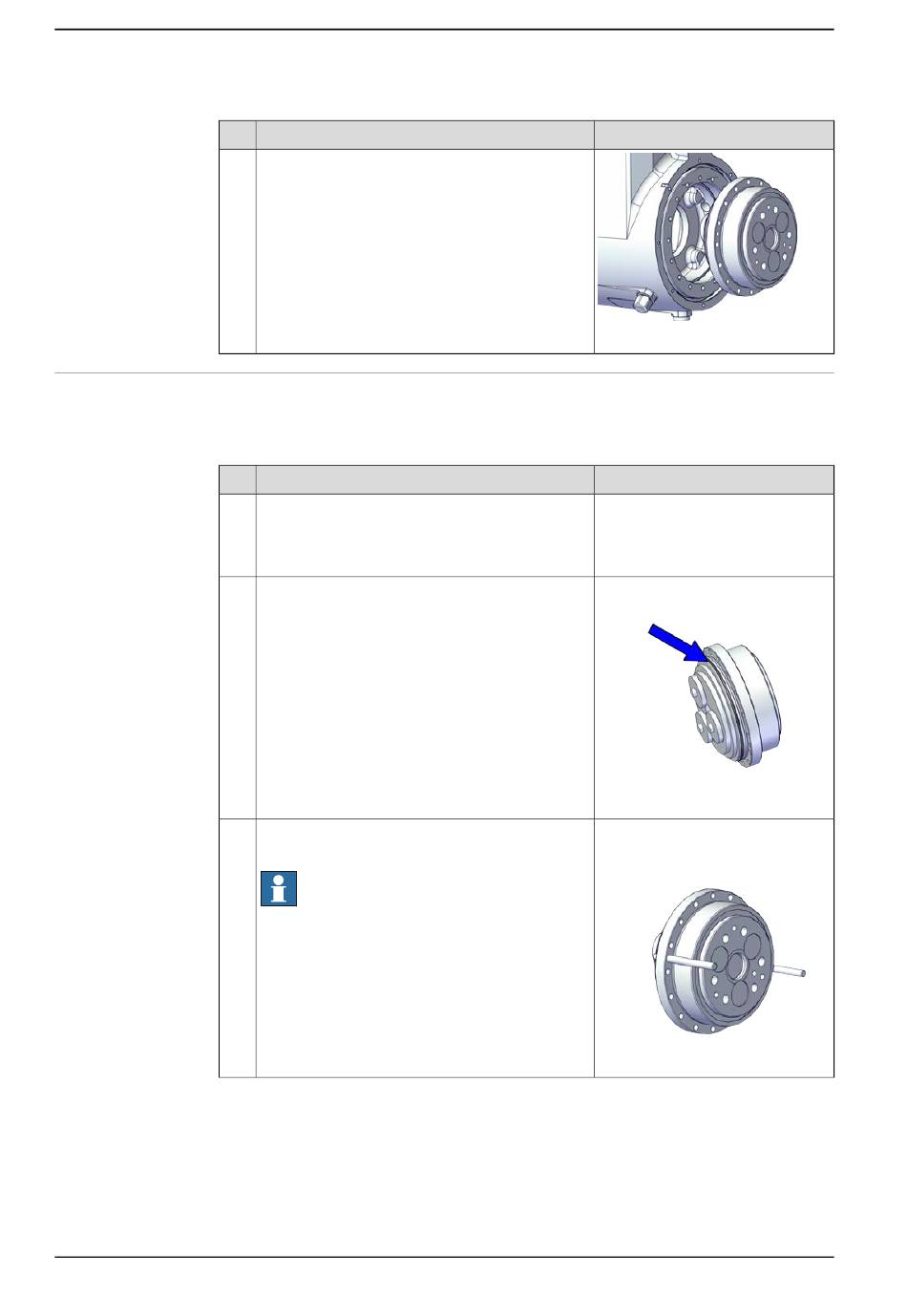

Einbau des Getriebes
Befolgen Sie diese Verfahren, um das Getriebe Achse 2 wieder einzubauen.
Wiedereinbauen von Getriebe Achse 2
1
2
3
Fortsetzung auf nächster Seite
670
Aktion
Ziehen Sie das Getriebe heraus.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Überprüfen Sie den O-Ring.
Bei Beschädigung austauschen.
Bringen Sie die Führungsstifte am Getriebe Achse
2 an.
Hinweis
Verwenden Sie stets zwei Führungsstifte gleich-
zeitig.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001689
Hinweis
O-Ring an Getriebeeinheit Achse
2: 3HAC064977-004
xx2000001690
Führungsstift für Getriebe Achse
2. Enthalten im Spezialwerkzeug-
satz 3HAC076396-001.
xx2000001705
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
