3 Installation und Inbetriebnahme
3.6.1 Roboterverkabelung und -anschlusspunkte
Fortsetzung

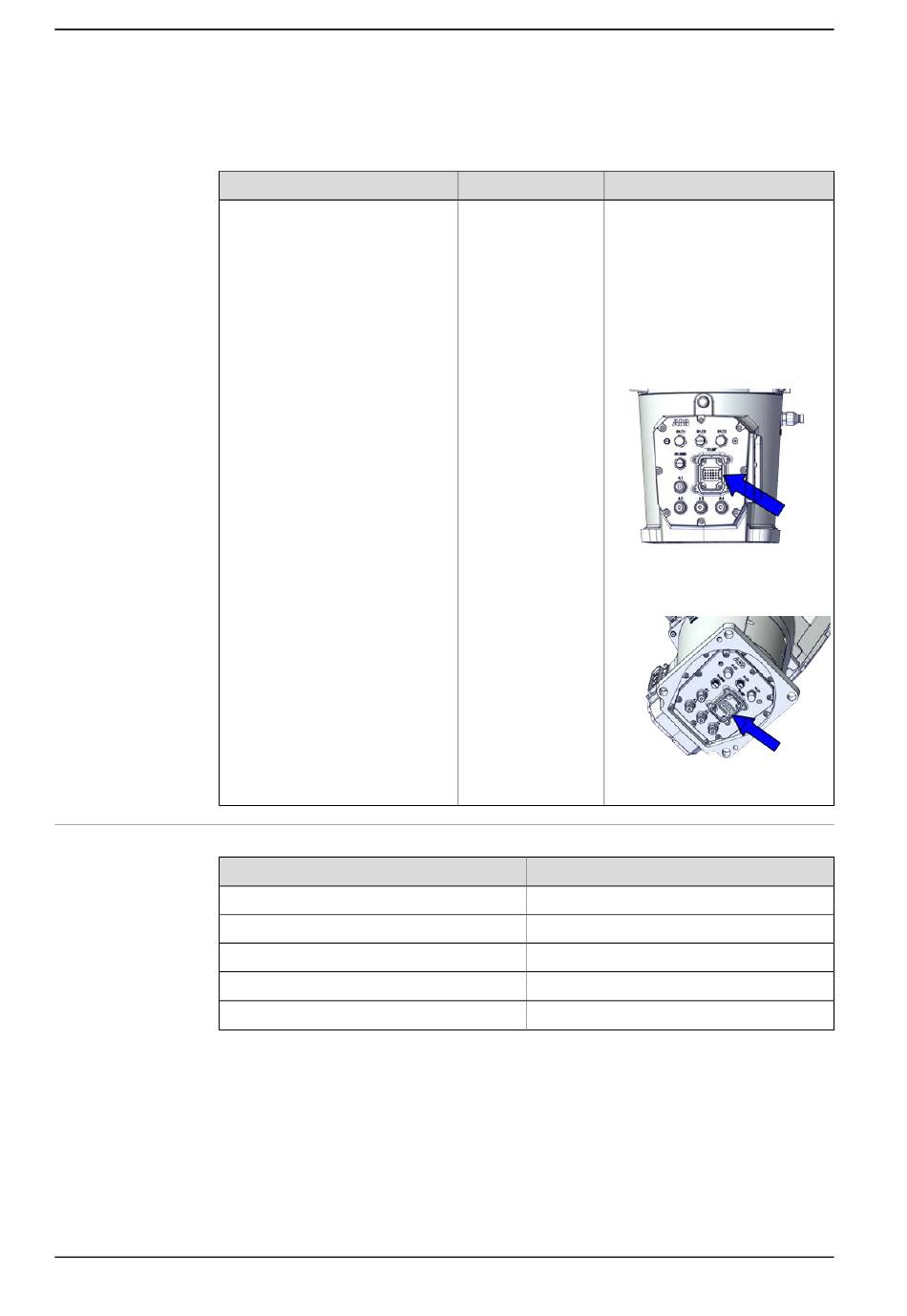

Ein zusätzlicher O-Ring wird gemeinsam mit dem Roboter geliefert; er muss
während der Installation am Roboter montiert werden.
Geräte
O-Ring
Kundenkabel - CP/CS Kabel
CP/CS-Kabellänge
3 m
7 m
15 m
22 m
30 m
i
ii
Fortsetzung auf nächster Seite
102
ii
ii
Es wird empfohlen, stets das von ABB bereitgestellte CP/CS-Kabel zu verwenden. Wenn Betreiber
trotzdem eine eigene Verkabelung vornehmen müssen, dann ist sicherzustellen, dass ein
Steckverbinder R1.C1 vom Typ M12 A-Code 12p Buchsentyp verwendet wird. Es liegt in der
Verantwortung der Betreiber die Sicherheit des Systems zu garantieren, wenn selbstvorbereitete
Kabel und Steckverbinder verwendet werden.
Die Kabellängen 22 m und 30 m funktionieren nur mit OmniCore V line Steuerungen.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Artikelnummer
Hinweis
3HAB3772-19
Verwendet mit Schutzklasse IP67,
Schutzarten Clean Room und
Foundry Plus.
Wird verwendet, um den Bereich
zwischen dem Hauptstromkabel
und dem Steckverbinder abzu-
dichten.
Roboter mit Manipulatorkabeln,
die vom hinteren Teil des Sockels
geleitet werden:
xx2000002338
Roboter mit von unten geführten
Manipulatorkabeln (3309-1):
xx2000002339
Artikelnummer
3HAC067449-001
3HAC067449-002
3HAC067449-003
3HAC067449-005
3HAC067449-006
i
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
