5.3.1 Austauschen des Kabelpakets
Fortsetzung
3
4
Abnehmen der Abdeckungen
1
2
3
Fortsetzung auf nächster Seite
182
Aktion
GEFAHR
Unterbrechen Sie sämtliche:
•
Stromversorgung
•
pneumatische Druckversorgung
•
Druckluftzufuhr
zum Roboter vor dem Betreten des abgesicherten
Raums.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite

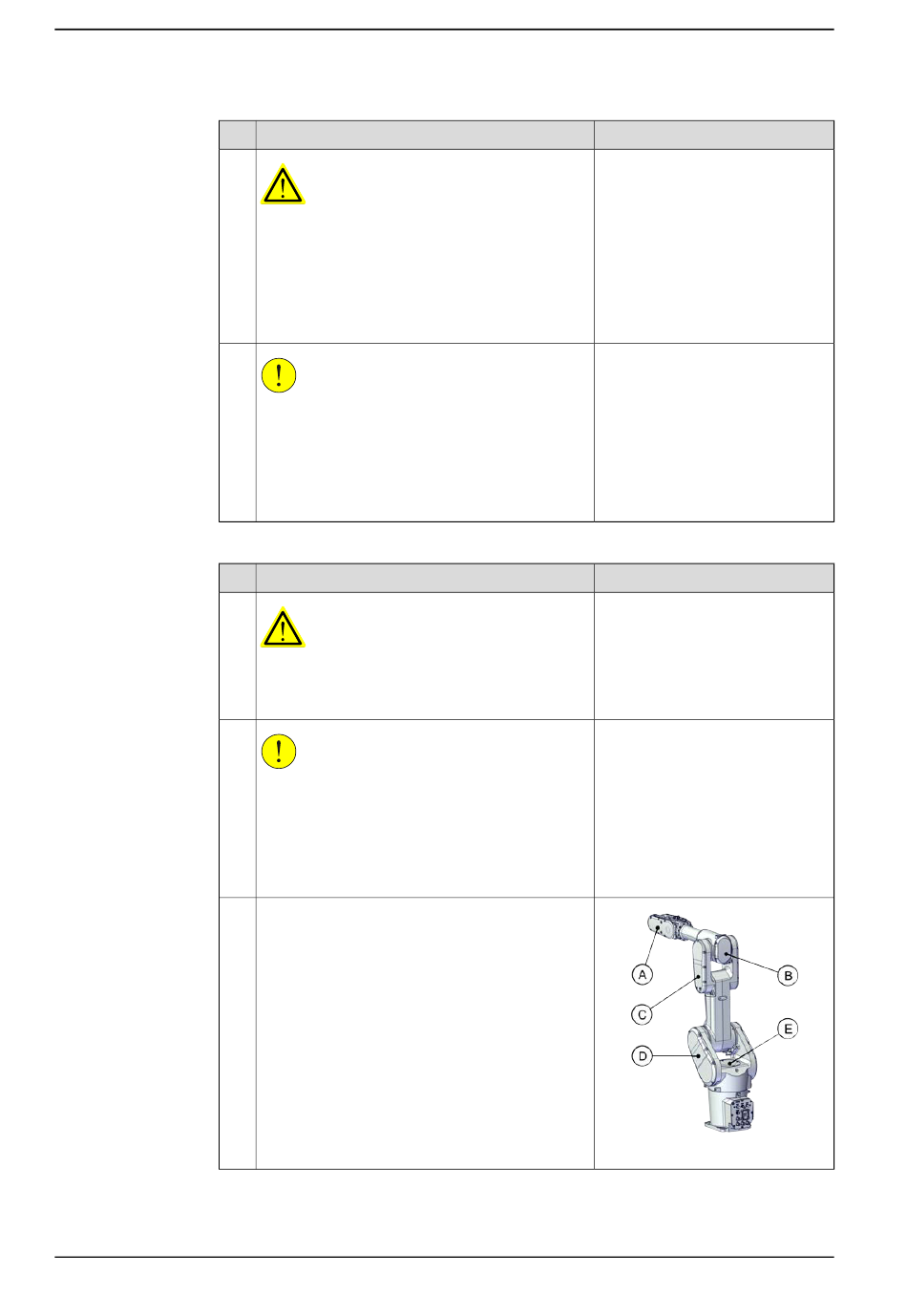

Nehmen Sie die Abdeckungen ab.
•
Rohrstützenabdeckung (A)
•
Gehäuseabdeckung (B)
•
Abdeckung der Unterarmhalterung (C)
•
Abdeckung der Schwenkwerk-Halterung
(D)
•
Schwenkwerk, obere Abdeckung (E)
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
171.
Hinweis
Schneiden
171.
xx2000001572
Produkthandbuch - IRB 1300
