5 Reparatur
5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Fortsetzung

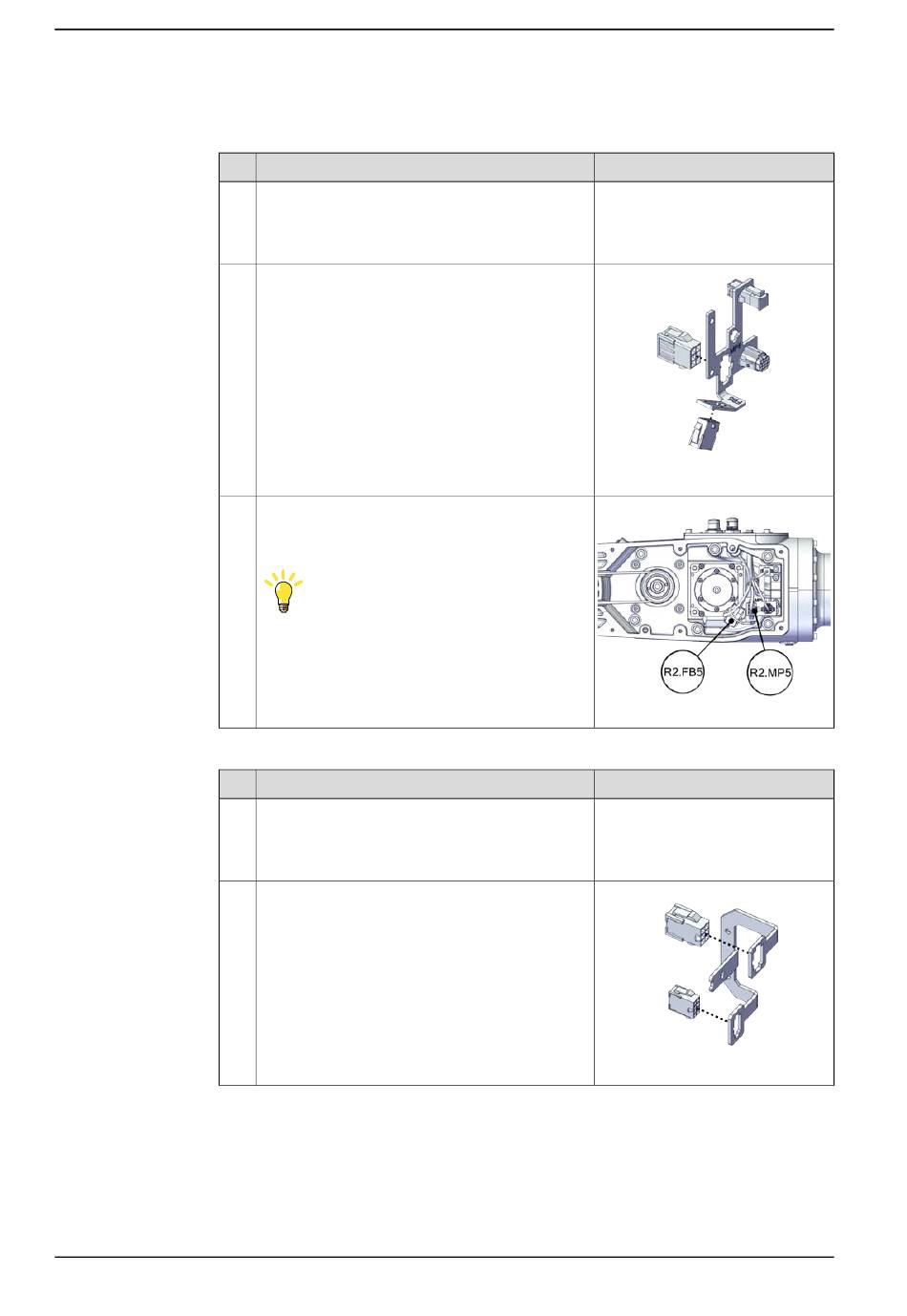

Wiederanschluss der Verbinder des Motors von Achse 5
1
2
3
Wiederanschluss der Verbinder des Motors von Achse 6
1
2
Fortsetzung auf nächster Seite
450
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Nicht gültig für Roboter mit Magnetventil (3303-
3)
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
Schließen Sie die Steckverbinder an.
•
FB5
•
MP5
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Nicht gültig für Roboter mit Magnetventil (3303-
3)
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001535
xx2000001534
Hinweis
xx2000001533
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
