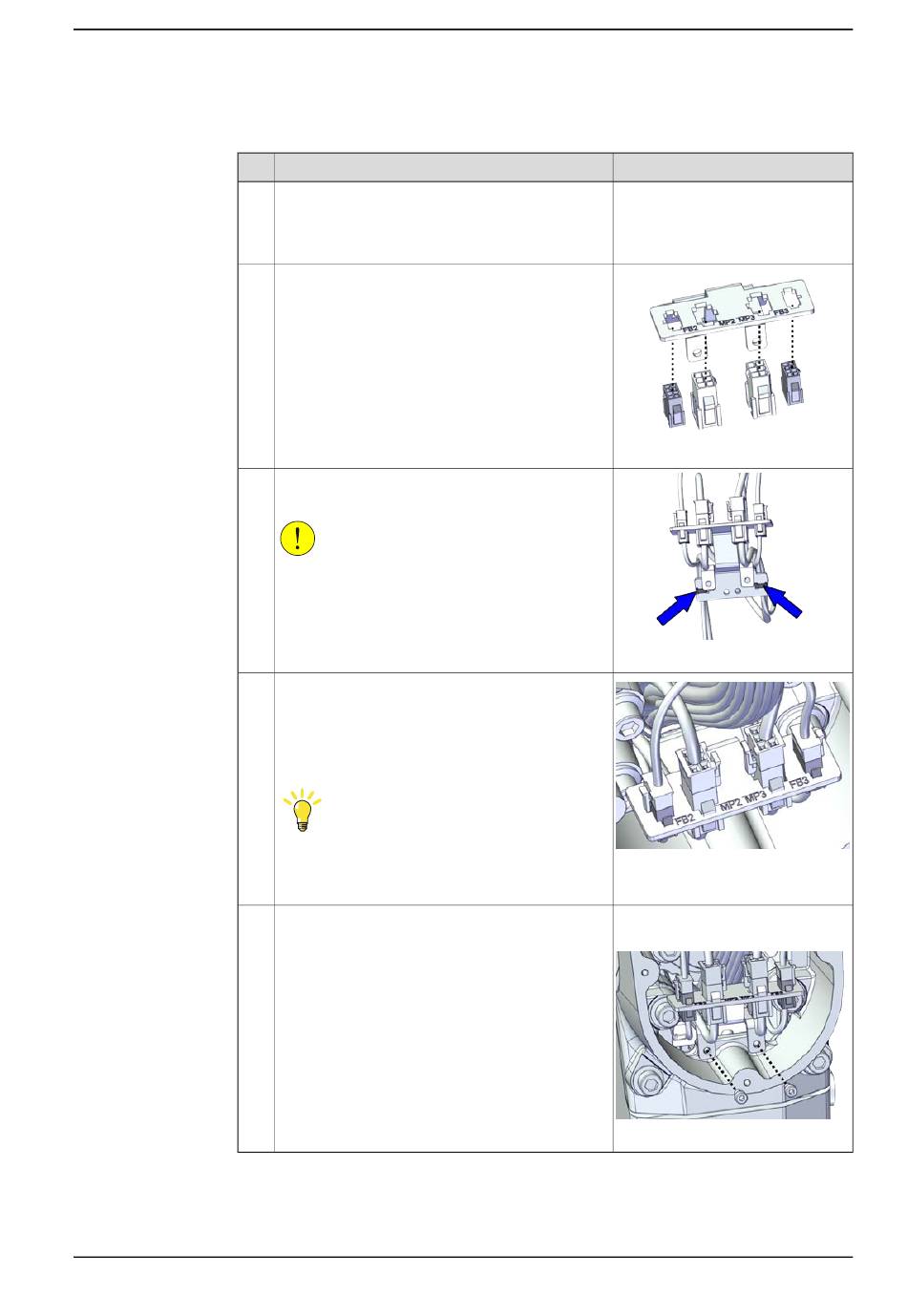

Wiederanschluss der Motoranschlüsse Achse 2 und Achse 3
1
2
3
4
5
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Schließen Sie die Steckverbinder an.
•
FB2
•
MP2
•
FB3
•
MP3
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Montieren Sie die Anschlussplatte wieder am
Unterarm.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5.7.3 Austauschen des Getriebes, Achse 3
Hinweis
xx2000001551
xx2000001549
xx2000001550
Schraube: M4x8 12.9 Lafre (2 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001548
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
