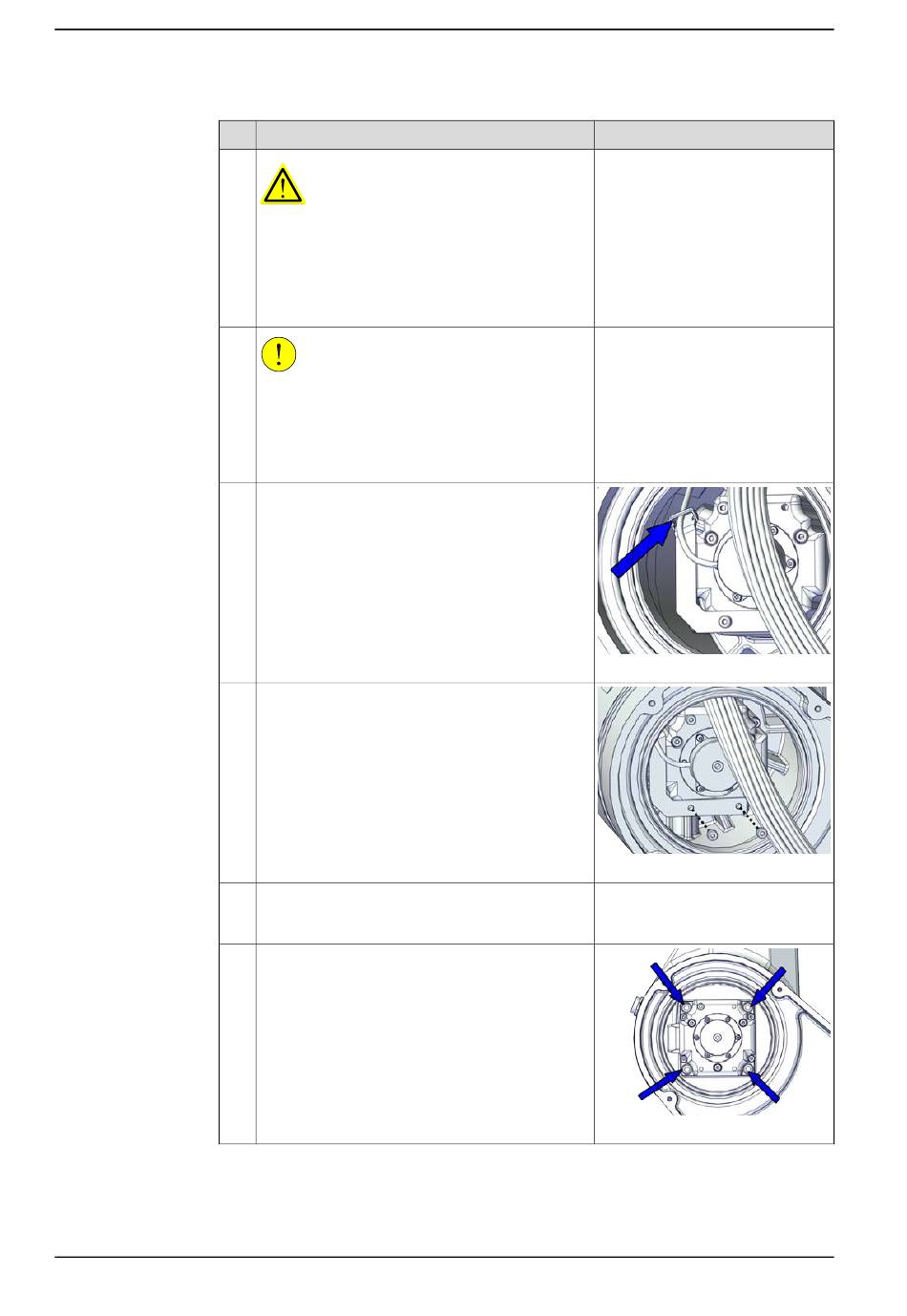

5.6.2 Austausch des Motors Achse 2
Fortsetzung
3
4
5
6
7
8
Fortsetzung auf nächster Seite
570
Aktion
WARNUNG
Wenn der Motor vom Getriebe getrennt wird, kann
das Getriebe Druck führen, dann spritzt Schmier-
mittel aus der Öffnung. Vor dem Fortfahren bitte
die Sicherheitsinformationen lesen, siehe Ab-
schnitt
Getriebeschmiermittel (Öl oder Schmier-
fett) auf Seite
32.
VORSICHT
Wenn die Motoren entfernt werden, werden die
Achsen gelöst. Das bedeutet, dass die Achsen
herunterfallen können.
Stellen Sie sicher, dass die Achsen gut abgestützt
werden, bevor Sie die Motoren entfernen.
Durchschneiden Sie den Kabelbinder.
Entfernen Sie die Kabelhalterung.
Umwickeln Sie die Steckverbinder mit Abdeck-
band und ziehen Sie die Motorkabel vorsichtig
nach unten zum Schwenkwerk des Unterarms.
Lösen Sie die Schrauben und die Unterlegschei-
ben, mit denen der Motor Achse 2 an der
Schwenkwerk-Halterung befestigt ist.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001624
xx2000001625
xx2000001627
Produkthandbuch - IRB 1300
