5 Reparatur
5.7.4 Austauschen des Getriebes, Achse 4
Fortsetzung
5

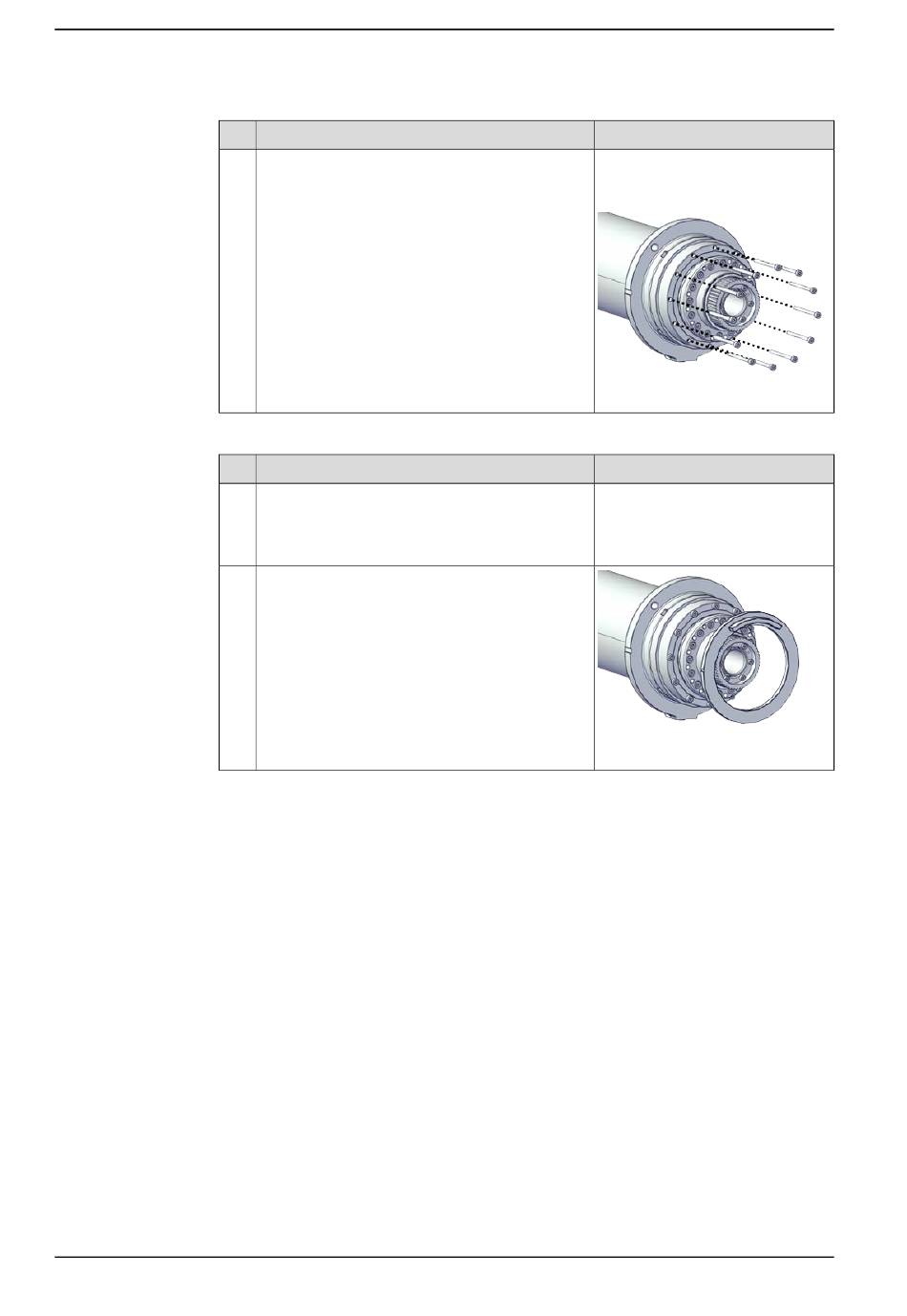

Wiedereinbau des Flanschs des mechanischen Anschlags Achse 4.
1
2
Fortsetzung auf nächster Seite
762
Aktion
Befestigen Sie sie mit den Schrauben.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Bauen Sie den Flansch des mechanischen An-
schlags Achse 4 wieder in das Getriebe ein.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: M3x35 12.9 Lafre (12
St.)
Anzugsdrehmoment: 1,9 Nm
xx2000001675
Hinweis
xx2000001673
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
