3 Installation und Inbetriebnahme
3.3.4 Einstellen der Systemparameter für einen hängend montierten oder geneigten Roboter
Fortsetzung

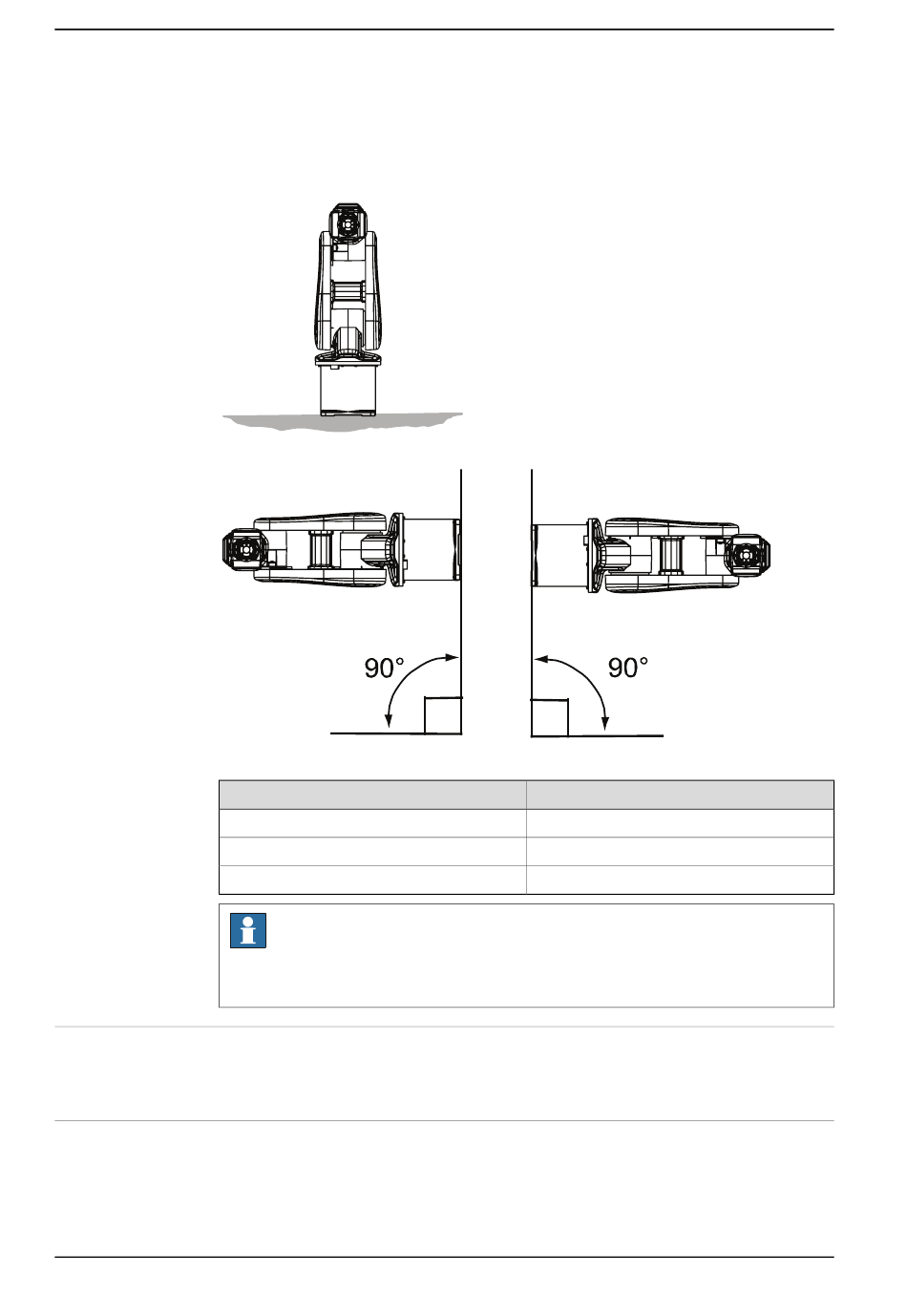

Beispiele für Montagewinkel, die um die X-Achse gekippt sind (Gravity Alpha)
Die folgende Abbildung zeigt den IRB 120, das gleiche Prinzip gilt jedoch für alle
Roboter.
xx2100000297
xx2100000299
Montagewinkel
0° (Bodenmontage)
90° (Wand)
-90° (Wand)
Einschränkungen im Arbeitsbereich
Bei wandmontierten Robotern ist der Arbeitsbereich von Achse 1 eingeschränkt.
Diese Einschränkungen sind in der Tabelle
Definieren der Systemparameter in RobotWare
Wenn der Montagewinkel des Roboters geändert wird, muss der Wert des
Systemparameters, der den Montagewinkel bestimmt, neu definiert werden. Der
Parameter gehört zum Typ Robot der Parametergruppe Motion.
Fortsetzung auf nächster Seite
78
0°
Hinweis
Für hängende Roboter (180°) wird empfohlen, Gravity Beta statt Gravity Alpha
zu verwenden.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
-
xx2100000300
Gravity Alpha
0
1,570796
-1,570796
Arbeitsbereich auf Seite 52
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
beschrieben.
