5 Reparatur
5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Fortsetzung
5

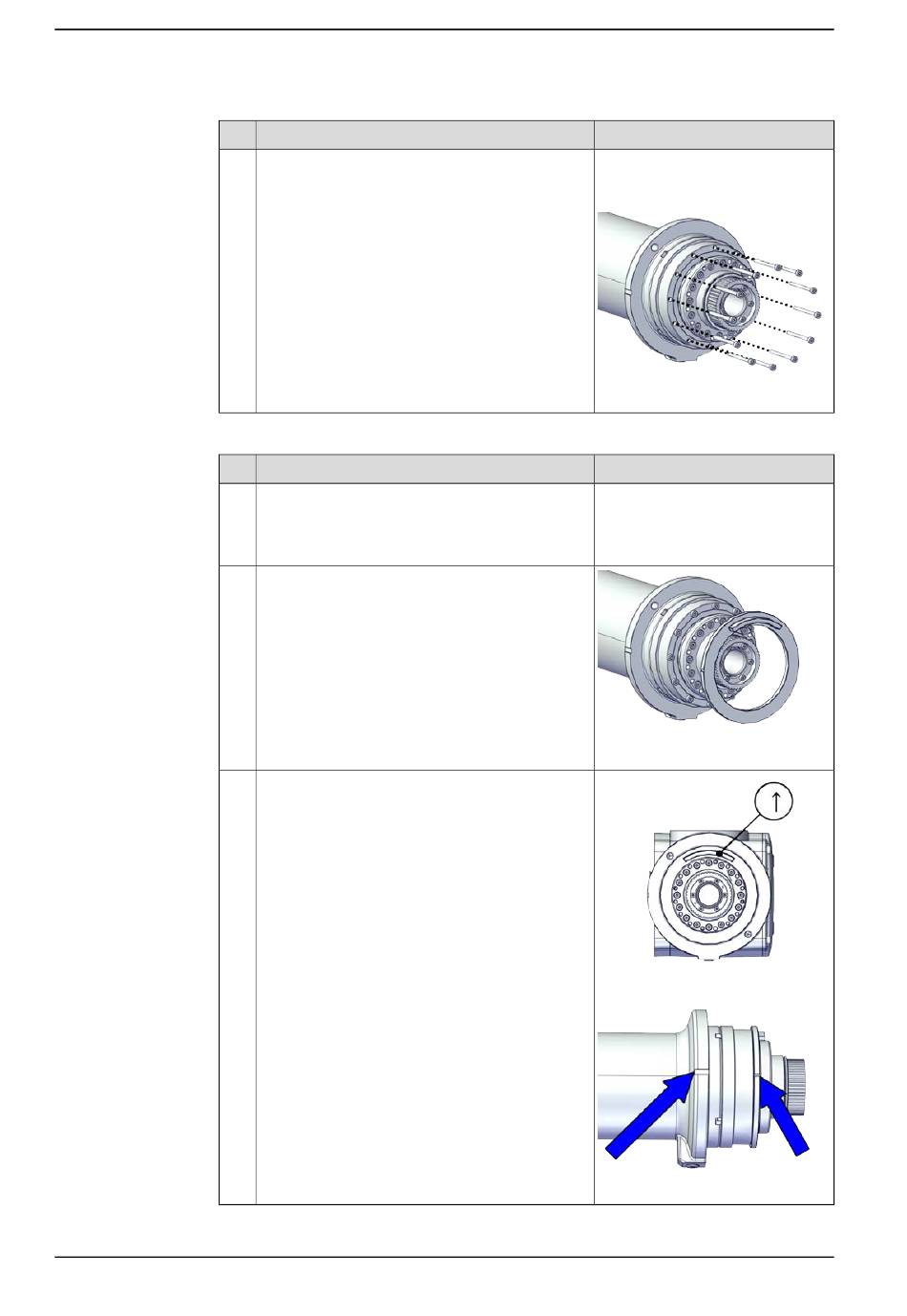

Wiedereinbau des Flanschs des mechanischen Anschlags Achse 4.
1
2
3
Fortsetzung auf nächster Seite
426
Aktion
Befestigen Sie sie mit den Schrauben.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Bauen Sie den Flansch des mechanischen An-
schlags Achse 4 wieder in das Getriebe ein.
Stellen Sie Folgendes sicher:
•
Der Block am Flansch des mechanischen
Anschlags zeigt zur Unterseite (Prozessna-
ben-Seite).
•
Die Kerben an der Verlängerungseinheit
und dem Flansch des mechanischen An-
schlags sind aneinander ausgerichtet.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: M3x35 12.9 Lafre (12
St.)
Anzugsdrehmoment: 1,9 Nm
xx2000001675
Hinweis
xx2000001673
xx2000001678
xx2000001677
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
