Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S

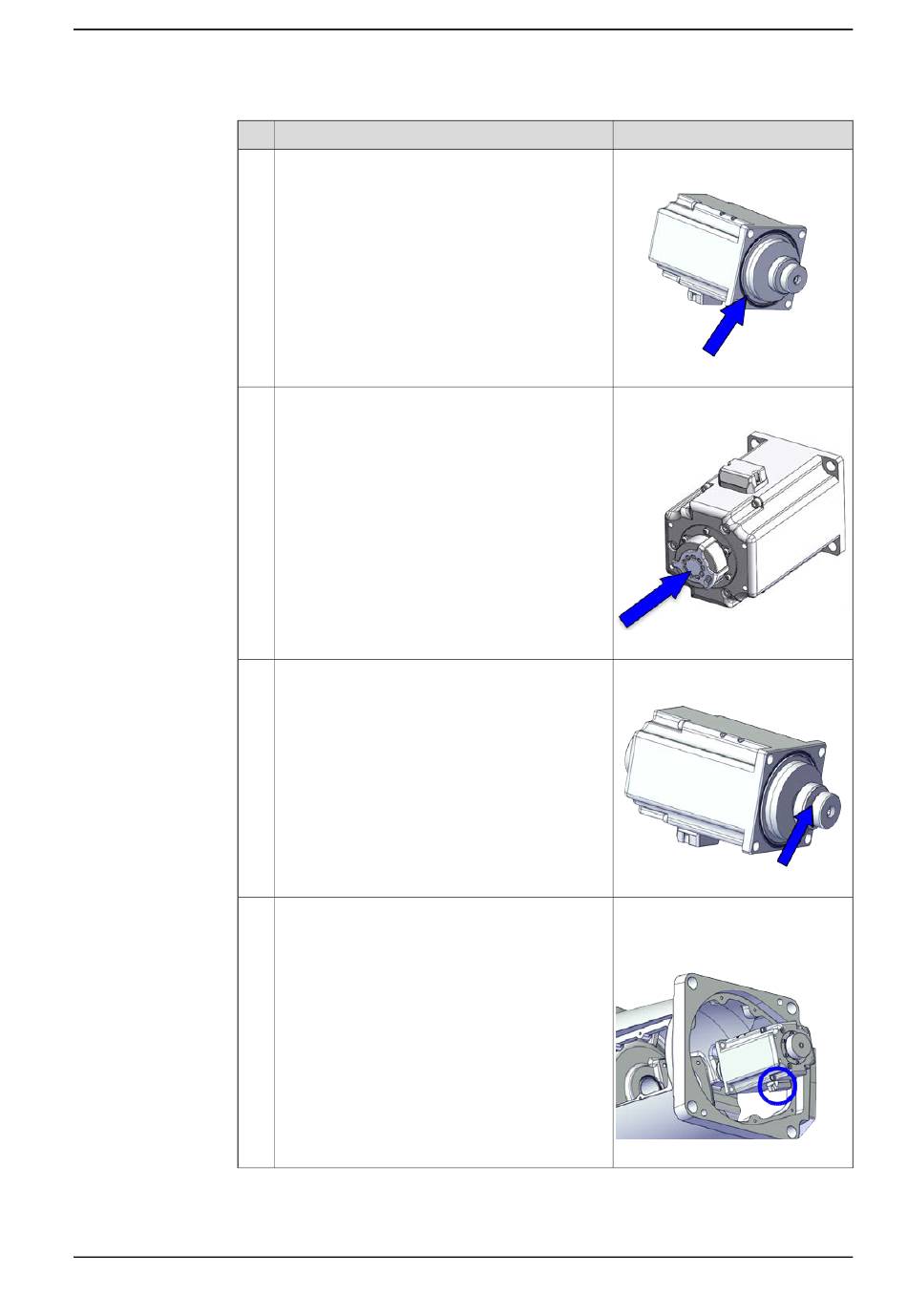

Aktion
Überprüfen Sie den O-Ring.
Bei Beschädigung austauschen.
Gilt für die Verkabelung der unteren Schnittstel-
le (Option 3309-1)
Prüfen Sie die Resolverabdeckung.
Bei Beschädigung austauschen.
Tragen Sie Schmierfett auf die Motorkontaktflä-
chen zum Getriebe auf.
Richten Sie den Motor korrekt aus und bringen
Sie ihn im Schwenkwerk an.
Stellen Sie sicher, dass der Motor richtig in das
Getriebe einrastet.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.1 Austausch des Sockels
Fortsetzung
Hinweis
O-Ring an Motoreinheit:
3HAC061327-037
xx2000001646
Resolverabdeckung am Motor
Achse-1: 3HAC060261-001
xx2500001211
Kyodo Yushi TMO150:
3HAC032140-009
xx2000001700
Motorausrichtung: Richten Sie den
Motor entsprechend der Abbildung
unten entsprechend dem einge-
kreisten Motoranschluss aus.
xx2000001647
Fortsetzung auf nächster Seite
257
