5 Reparatur

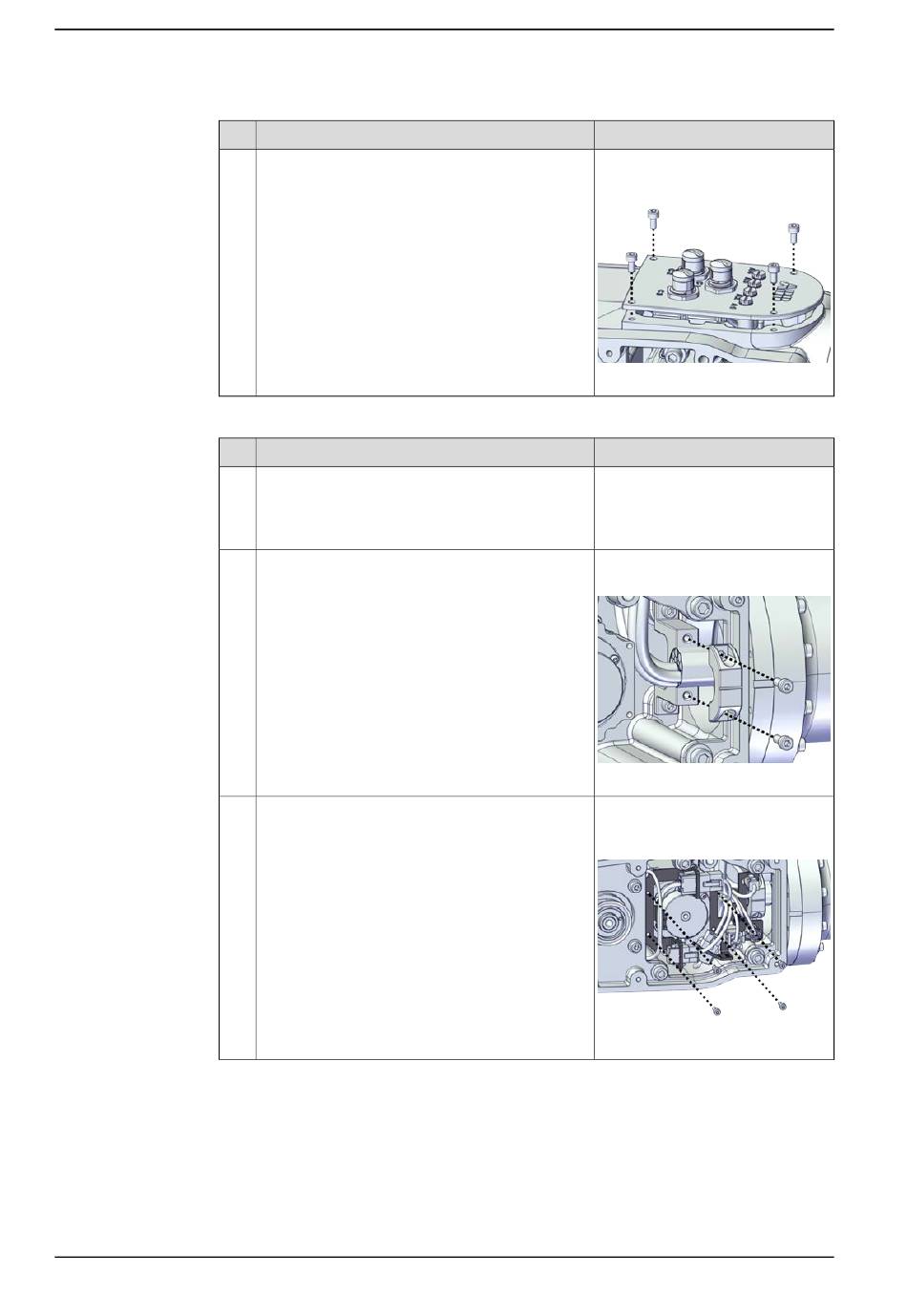

5.5.3 Austausch von Rohr und Kippgehäuse
Fortsetzung
5
Sichern des Kabelpakets im Rohr
1
2
3
Fortsetzung auf nächster Seite
536
Aktion
Bauen Sie die Prozessnabe wieder ein.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Montieren Sie zuerst die erste halbrunde Halte-
rung, um das Kabelpaket wieder zu befestigen.
Nicht gültig für Roboter mit Magnetventil (3303-
3)
Bringen Sie die Anschlussplatte wieder an.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: M4x10 12.9 Lafre (4 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001538
Hinweis
Schraube: M4x12 12.9 Lafre (2 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001748
Schraube: M3x8 12.9 Lafre (2 St.
für jede Platte)
Anzugsdrehmoment: 1,3 Nm
xx2000001531
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
