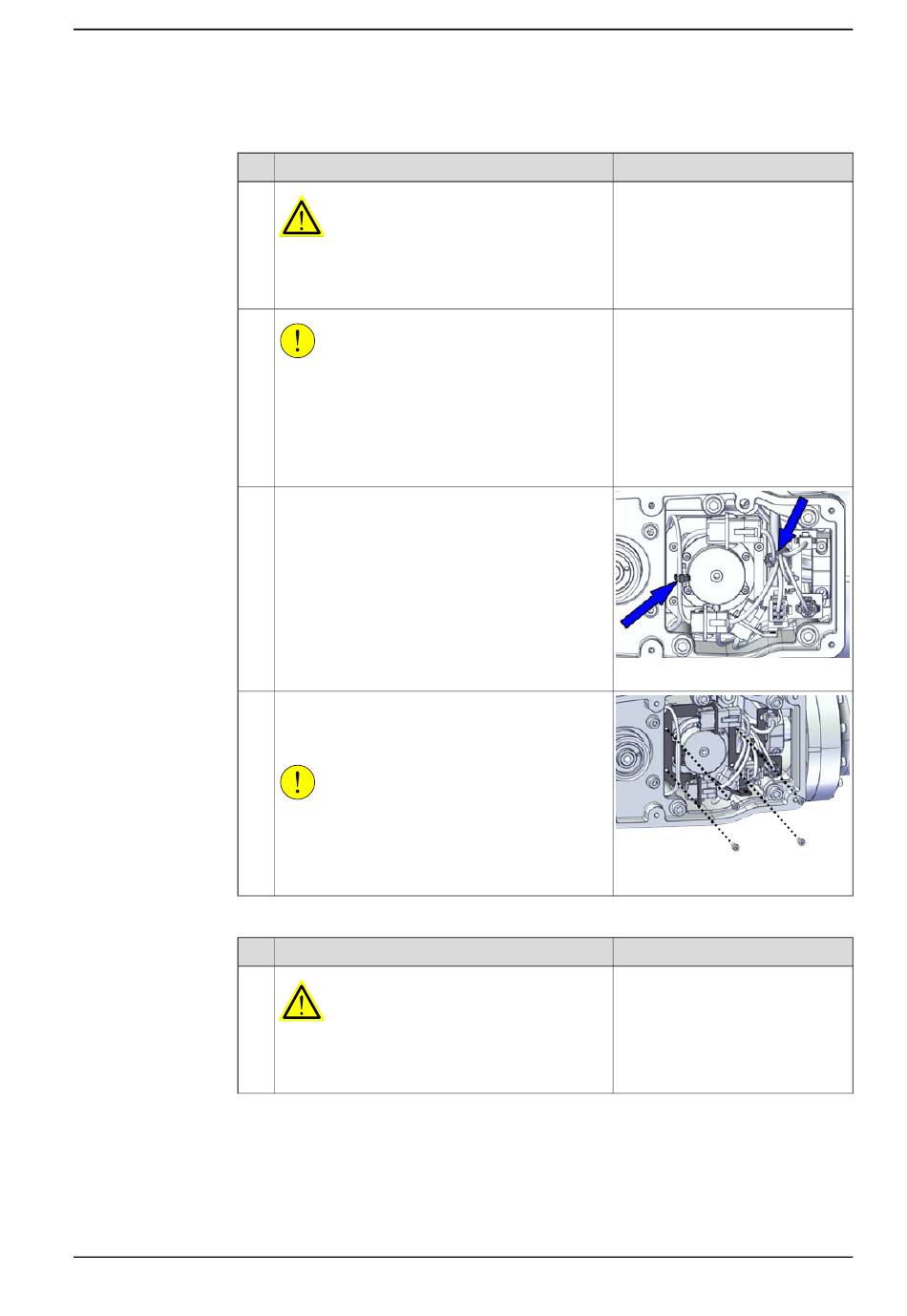

Lösen der Verkabelung im Rohr
1
2
3
4
Abnehmen der Verbinder des Motors von Achse 6
1
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Schneiden Sie die Kabelbinder durch.
Nicht gültig für Roboter mit Magnetventil (3303-
3)
Entfernen Sie die Anschlussplatten.
VORSICHT
Achten Sie auf die an der Anschlussplatte ange-
brachten Kabel! Sie können die Anschlussplatte
erst dann vollständig entfernen, wenn die Verbin-
der abgenommen sind.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5.3.1 Austauschen des Kabelpakets
Hinweis
Schneiden
171.
xx2000001530
xx2000001531
Hinweis
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
