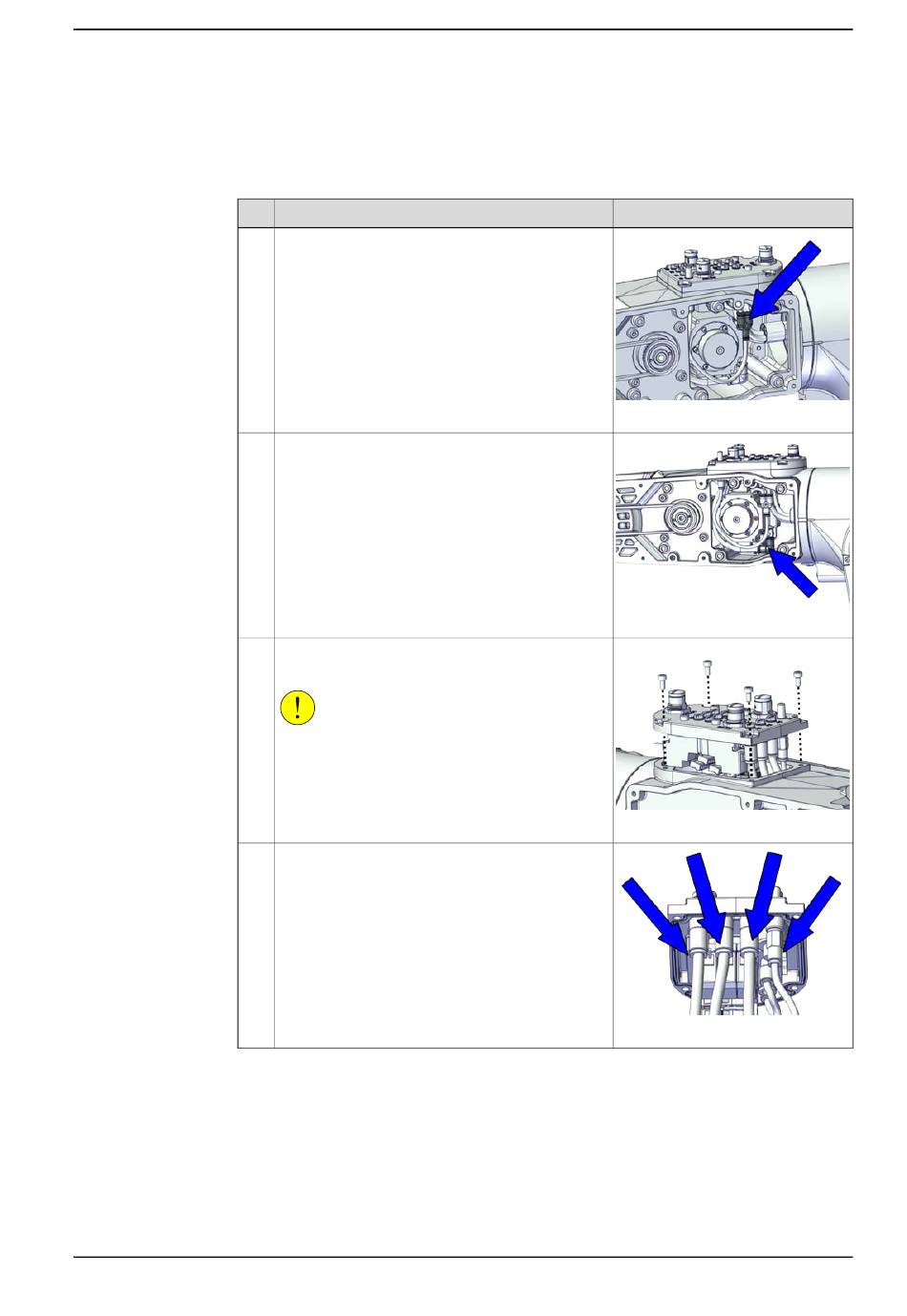

Prozessnabe entfernen (mit Magnetventil)
Beachten Sie, dass dieses Verfahren nur für Roboter mit Magnetventil gilt (Option
3303-3).
1
2
3
4
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion
Trennen Sie den Y-förmigen Steckverbinder.
Trennen Sie die drei L-förmigen Steckverbinder.
Entfernen Sie die Schrauben und öffnen Sie die
Abdeckung vorsichtig.
VORSICHT
An dieser Abdeckung sind Kabel befestigt. Sie
können die Abdeckung erst dann vollständig ent-
fernen, wenn die Steckverbinder abgenommen
sind.
Trennen Sie die Luftschläuche und den Verbin-
dungsschlauch zum Schalldämpfer.
