5 Reparatur

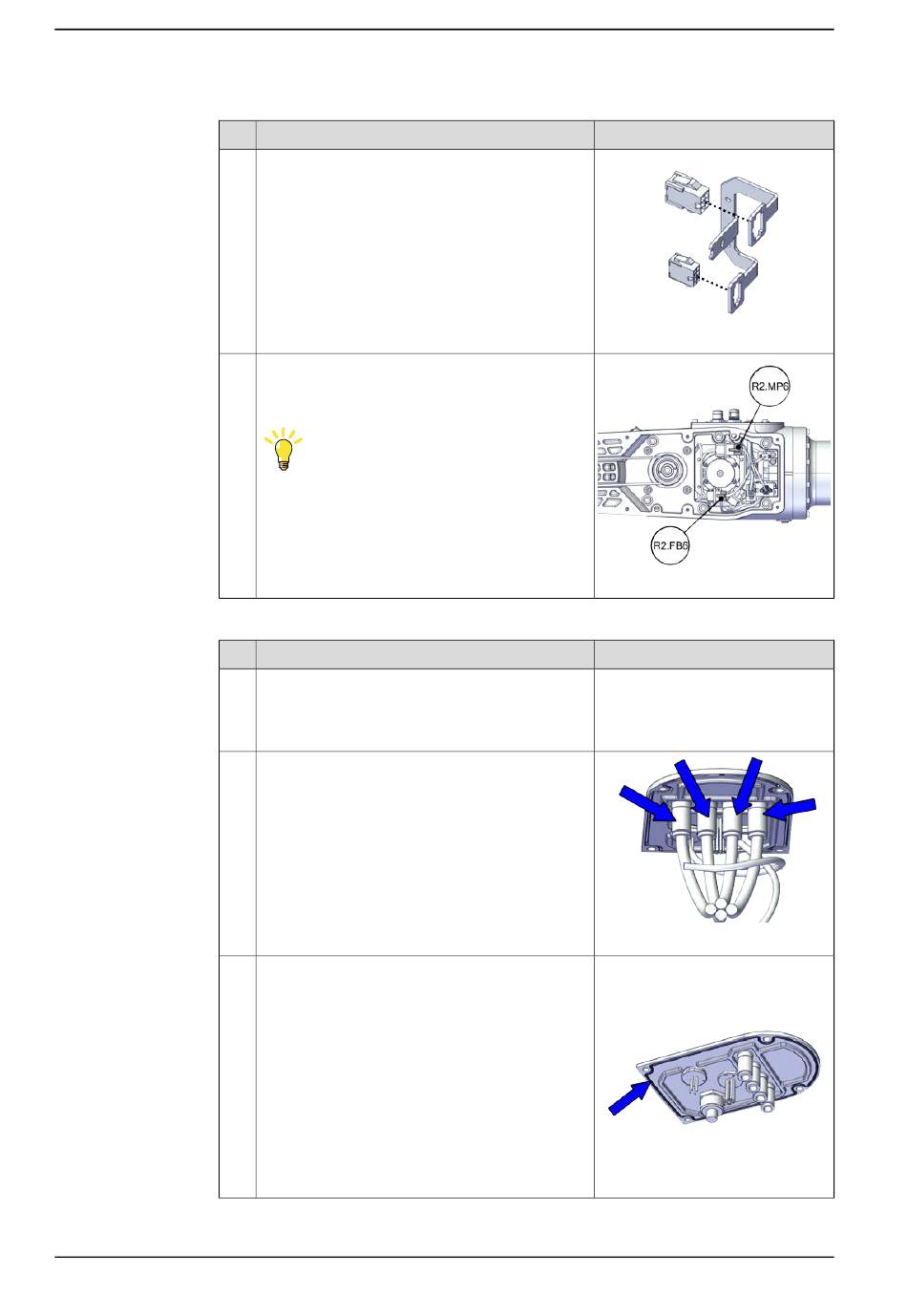

5.5.3 Austausch von Rohr und Kippgehäuse
Fortsetzung
2
3
Wiedereinsetzen der Prozessnabe
1
2
3
Fortsetzung auf nächster Seite
518
Aktion
Nicht gültig für Roboter mit Magnetventil (3303-
3)
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
Schließen Sie die Steckverbinder an.
•
FB6
•
MP6
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Prüfen Sie die Druckluftschläuche.
Tauschen Sie ein beschädigtes Kabelpaket ggf.
aus. Siehe
Austauschen des Kabelpakets auf
Seite
174.
Für Roboter mit Schutzklasse IP67 (Option 3350-
670)
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Für Roboter mit Schutzart Foundry Plus (Option
3352-10).
Überprüfen Sie die Dichtung.
Bei Beschädigung austauschen.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001533
xx2000001532
Hinweis
xx2000001539
Dichtung für Prozessnabe:
3HAC070887-001
xx2000002512
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
