2
3
Sichern des Kabelpakets im Rohr
1
2
3

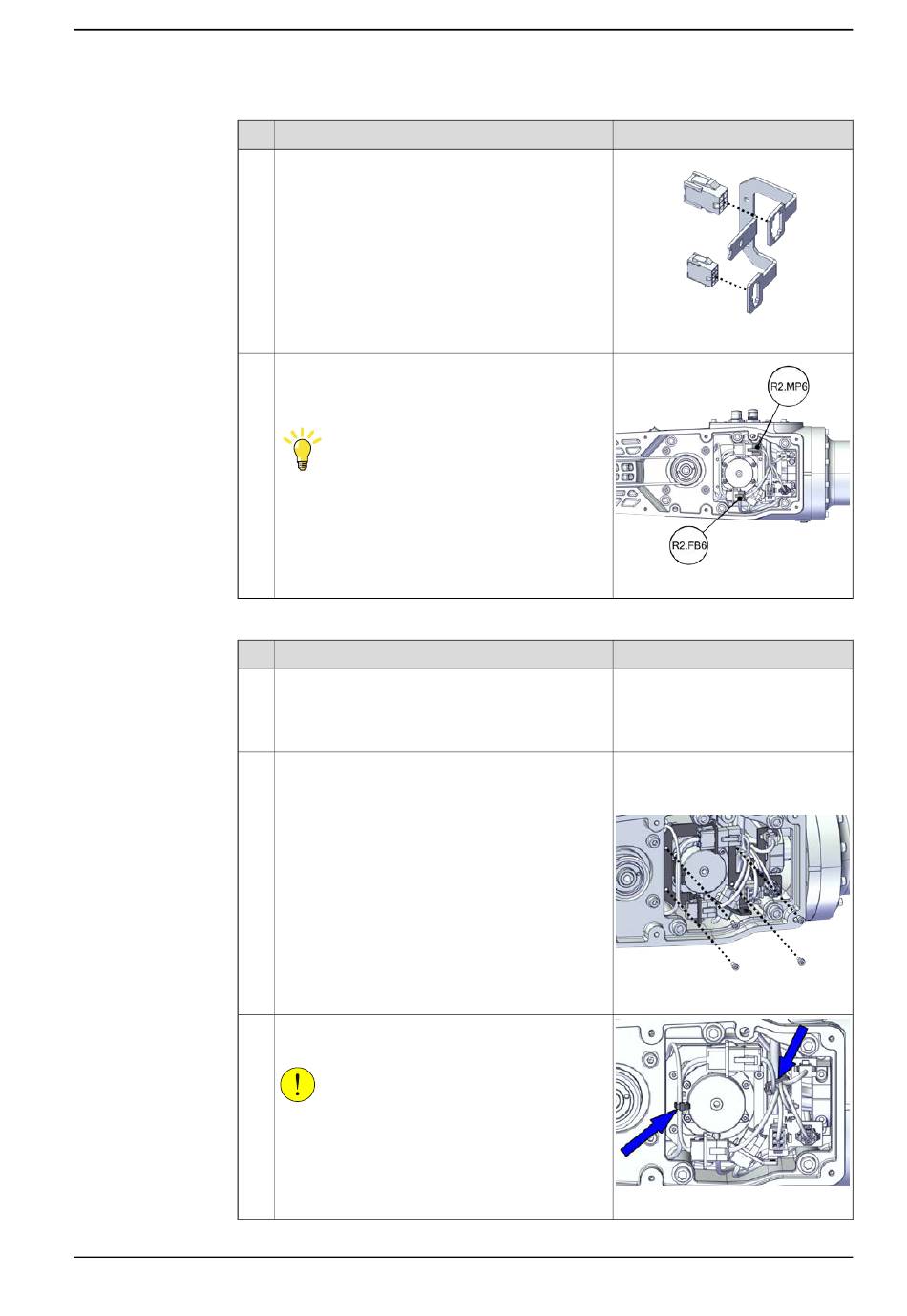

Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion
Nicht gültig für Roboter mit Magnetventil (3303-
3)
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
Schließen Sie die Steckverbinder an.
•
FB6
•
MP6
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Bringen Sie die Anschlussplatte wieder an.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.6.5 Austausch des Motors Achse 5
Hinweis
xx2000001533
xx2000001532
Hinweis
Schraube: M3x8 12.9 Lafre (2 St.
für jede Platte)
Anzugsdrehmoment: 1,3 Nm
xx2000001531
xx2000001530
Fortsetzung auf nächster Seite
Fortsetzung
615
